3D測量(UAV)&3D構造物

i-Construction

土木部が実施したICT(i-Construction)技術を取り入れた3次元測量のご紹介ページです。
2Dの発注図をもとに作成した3D構造物等も紹介します。


Phantom4RTKドローンによる3次元測量 簡易手順書.pdf
IMUとコンパスのキャリブレーション.pdf

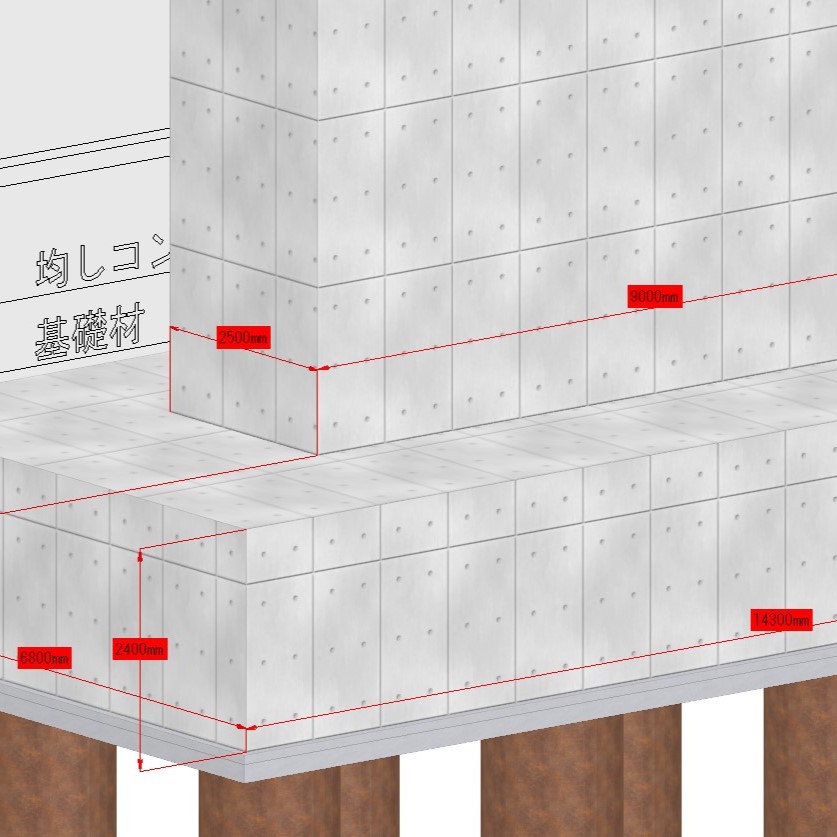

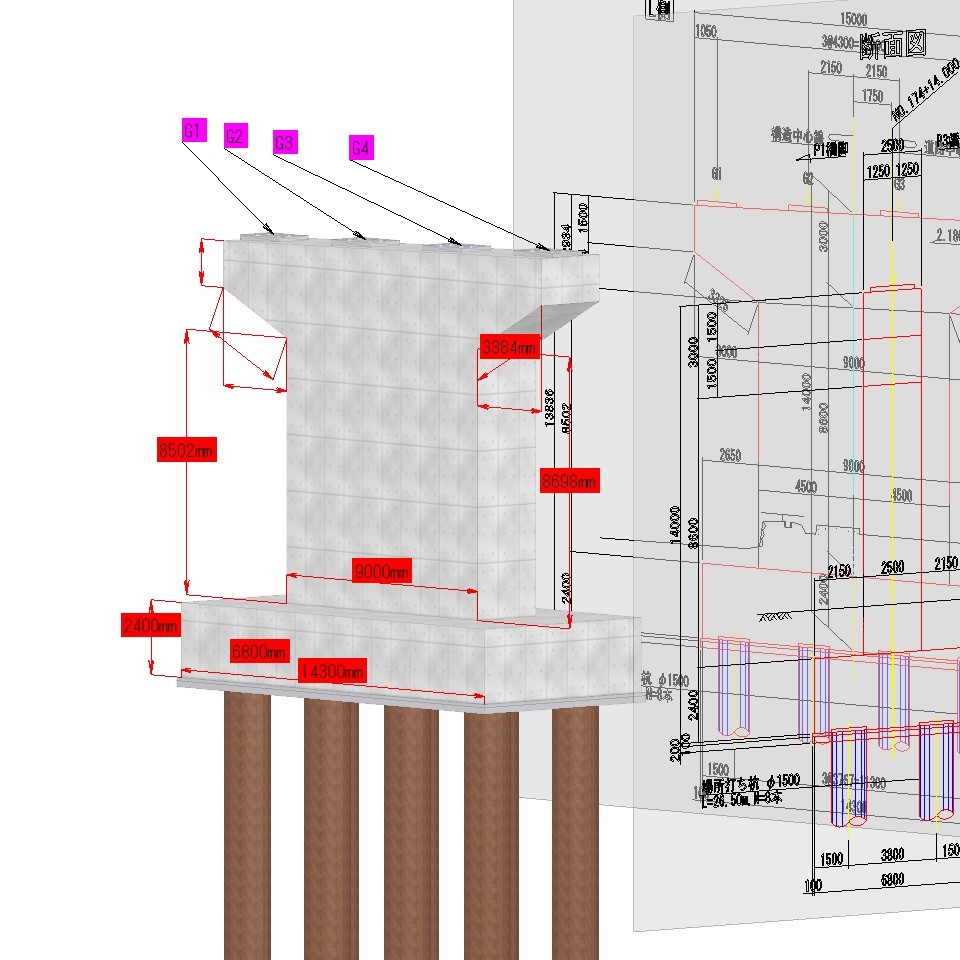

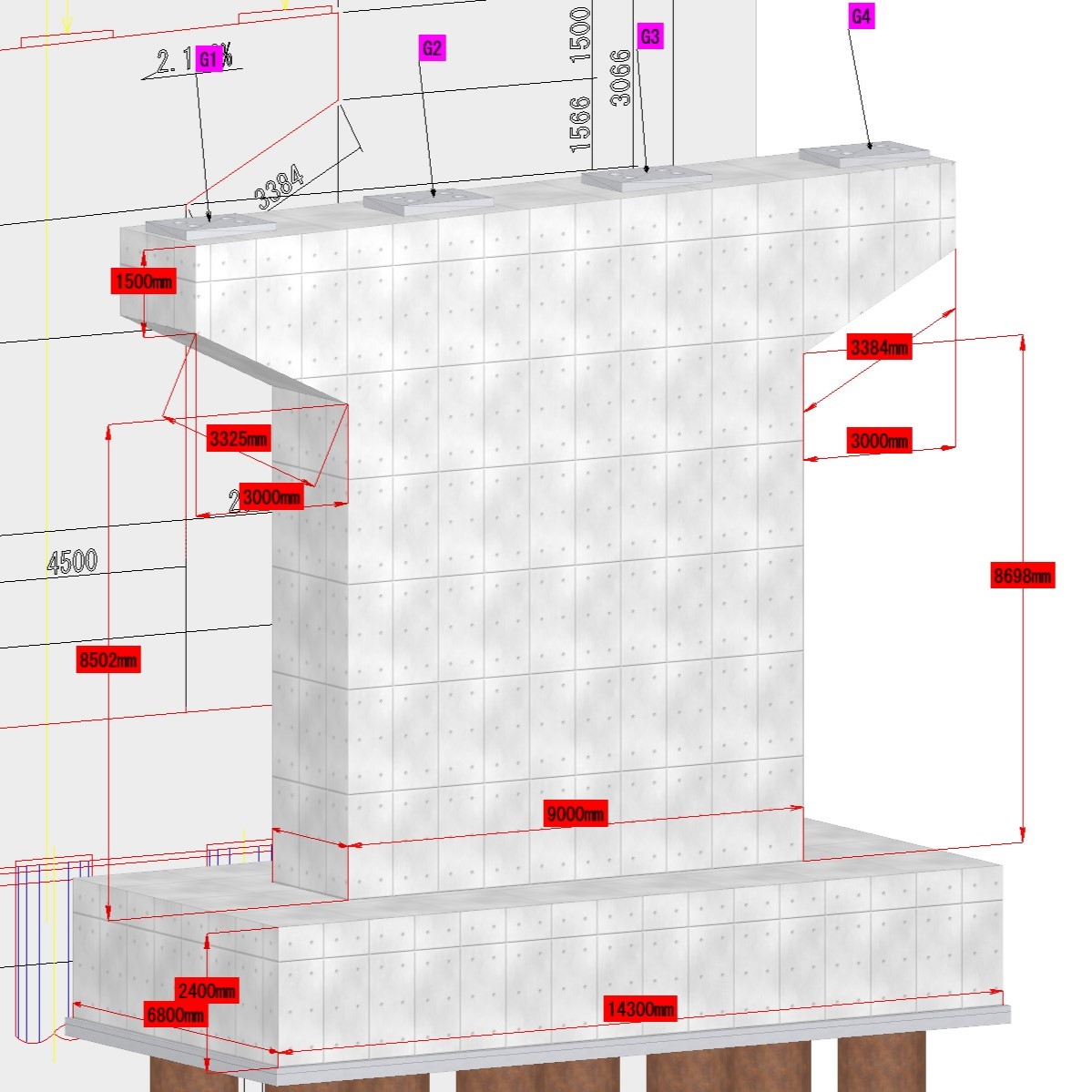

発注図をもとに作成した3D構造物





【道交地(改築)第101-019-12号 県道中村宿毛線 社会資本整備総合交付金工事】より

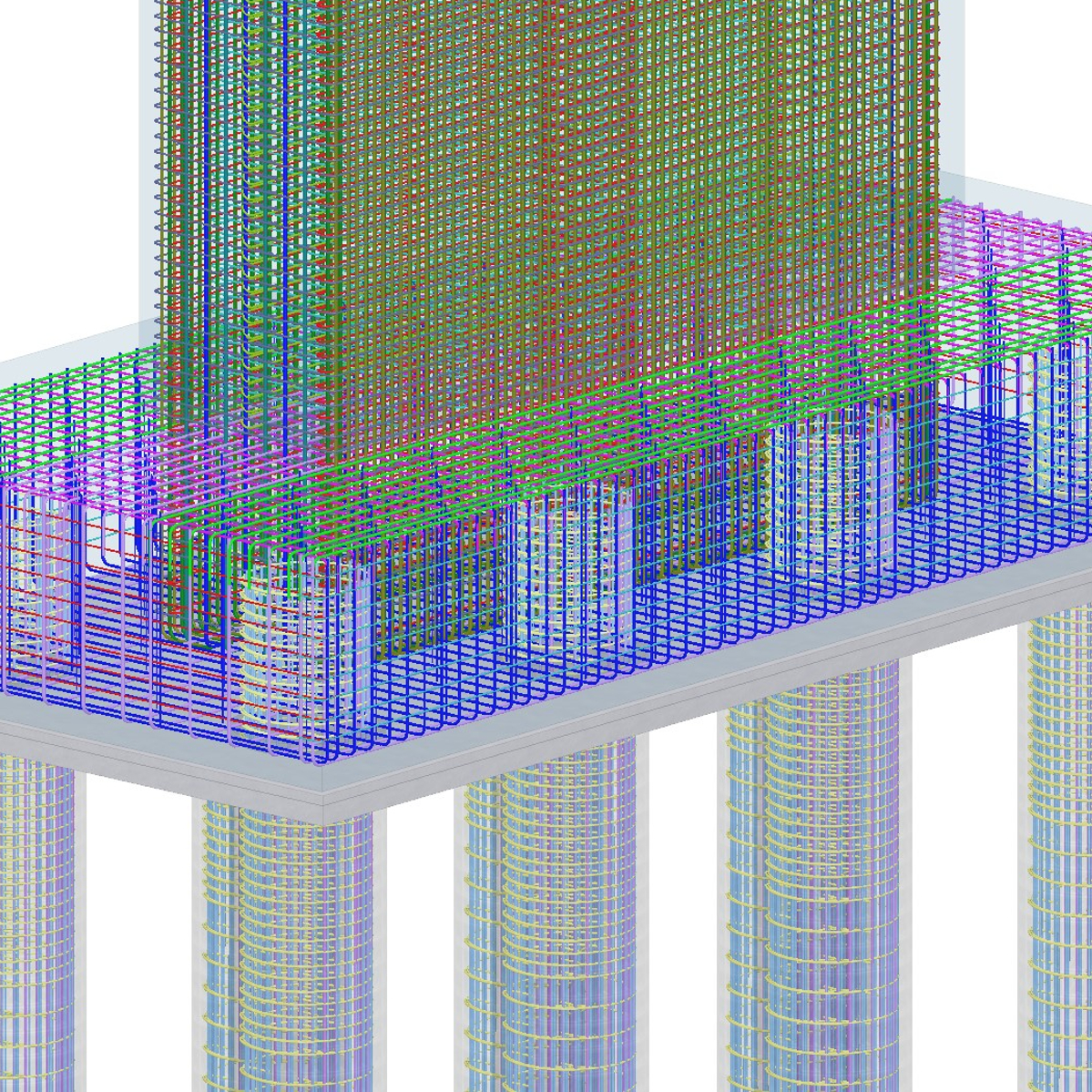

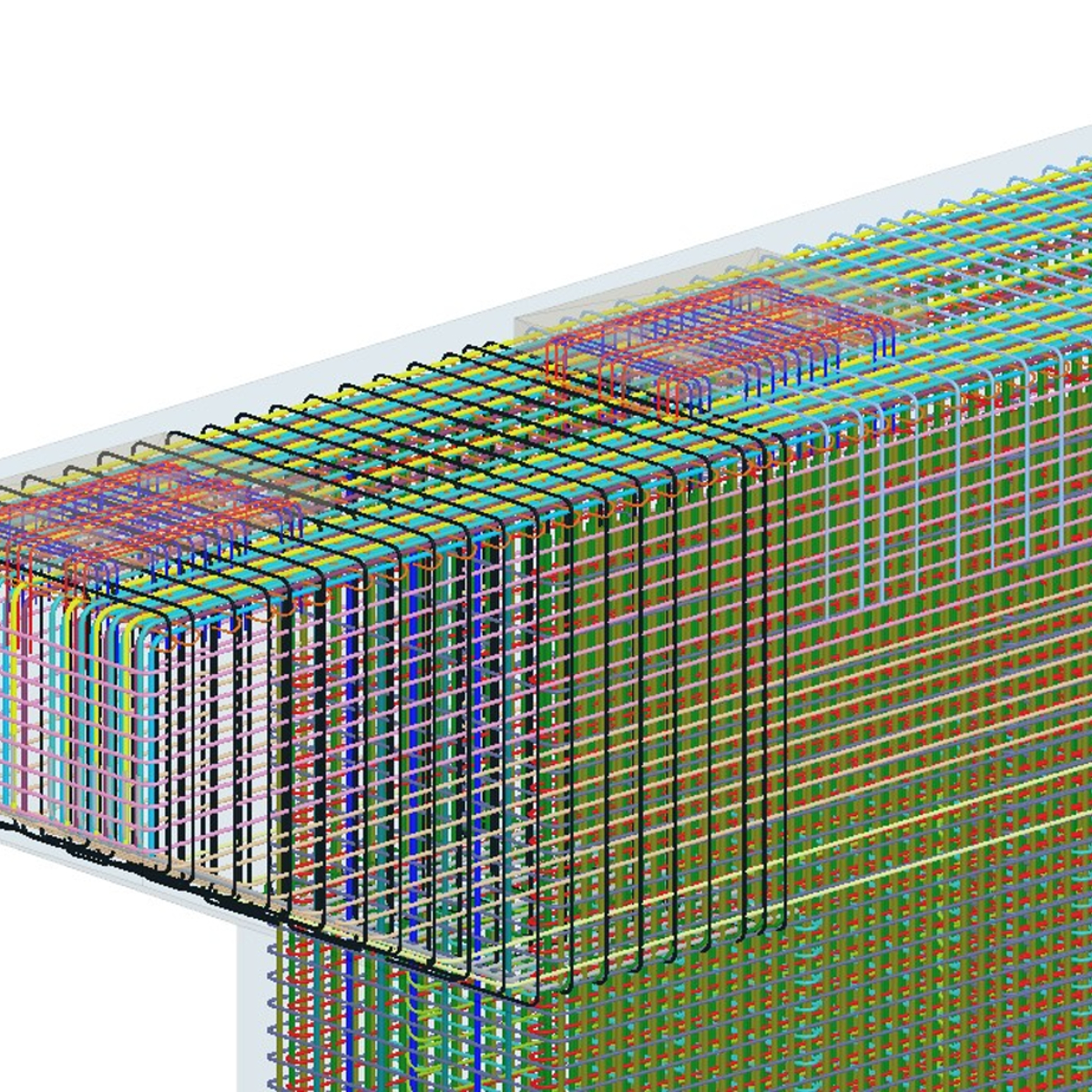

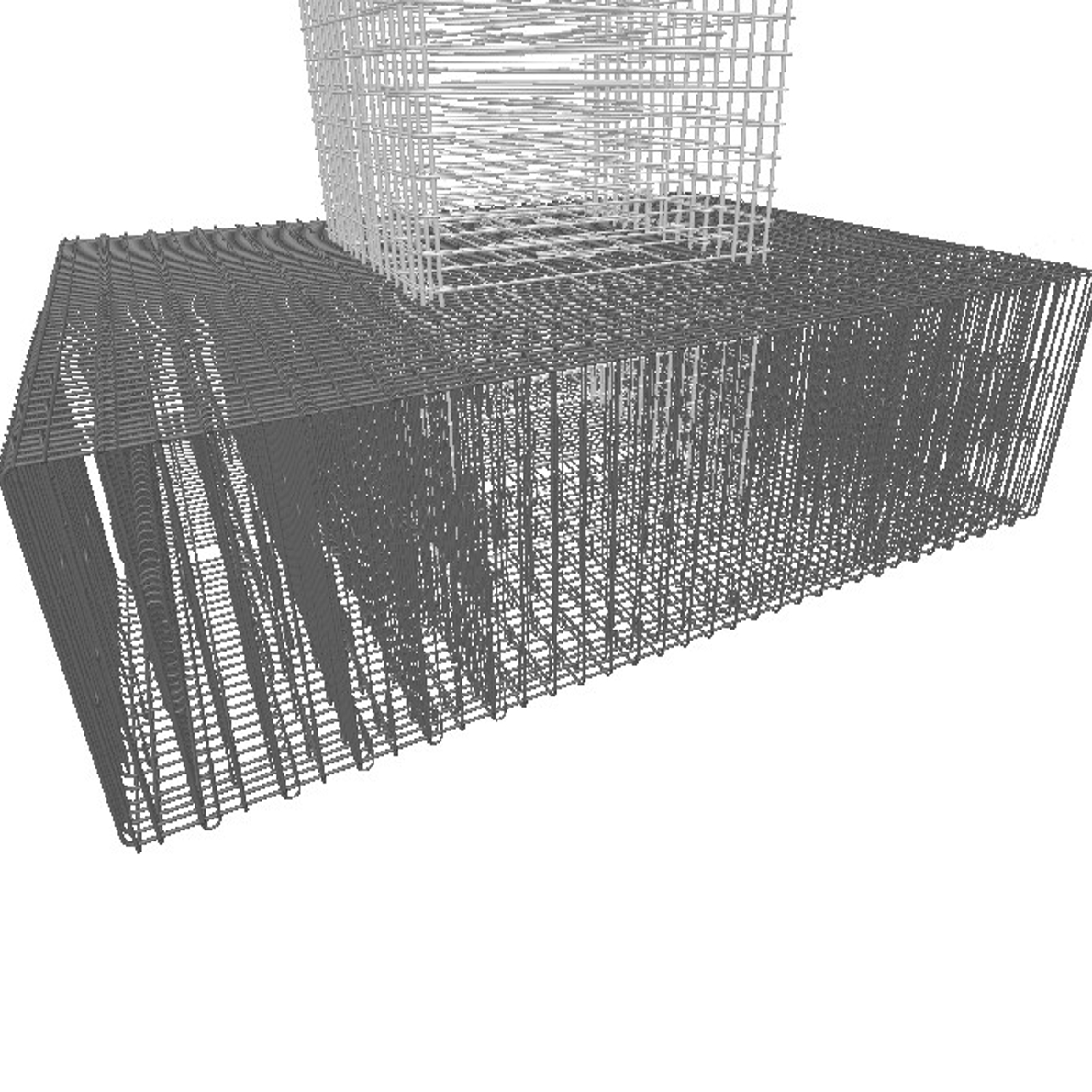

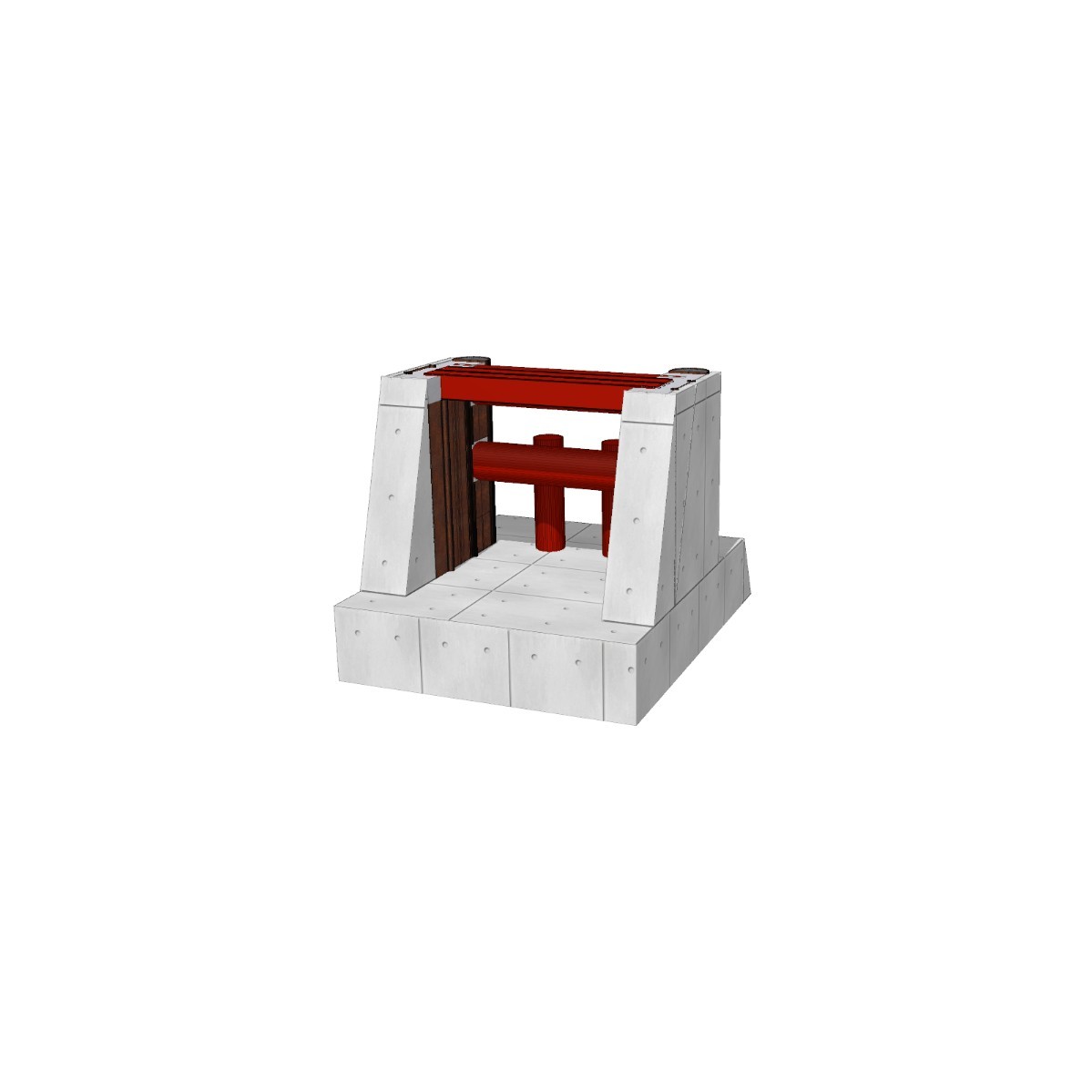

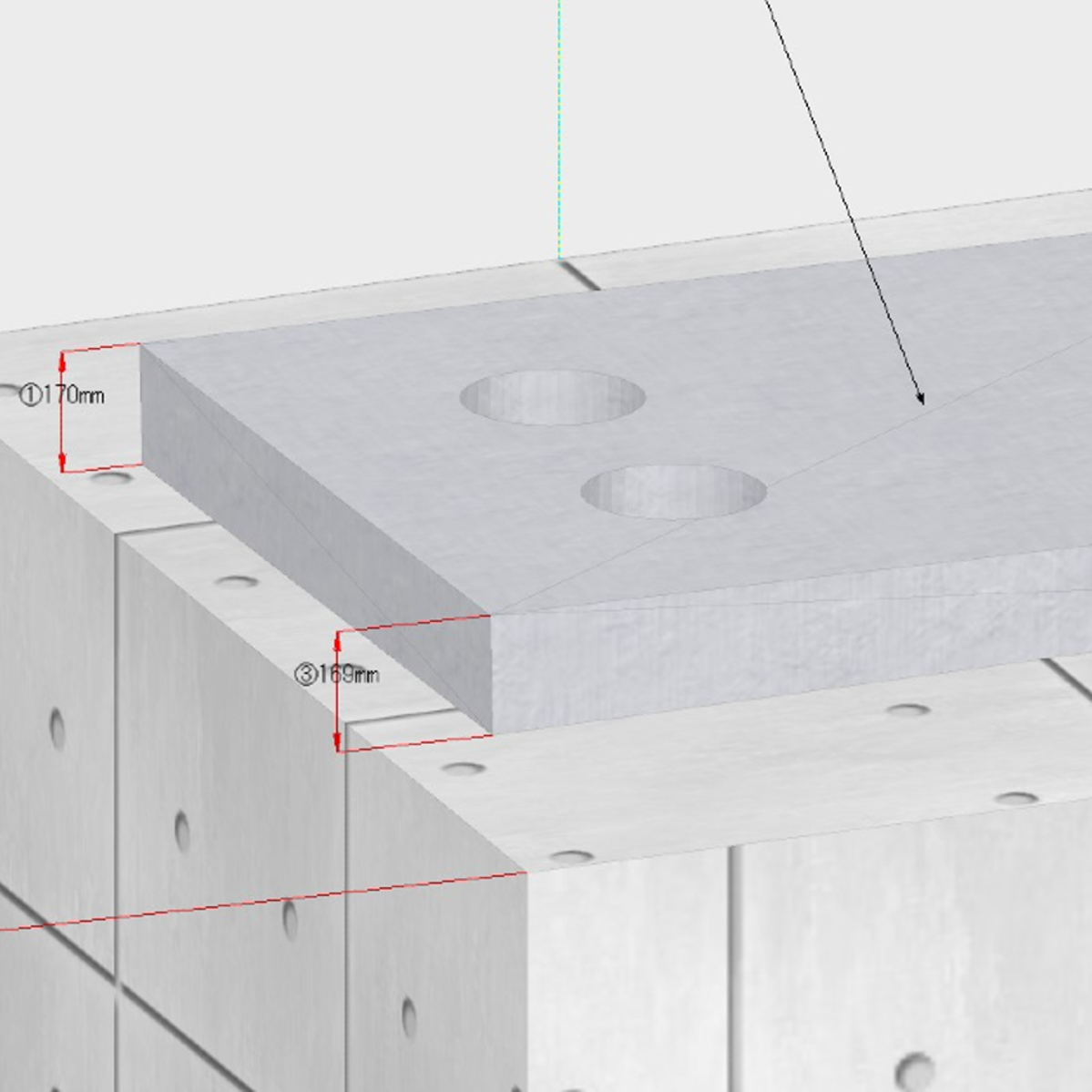

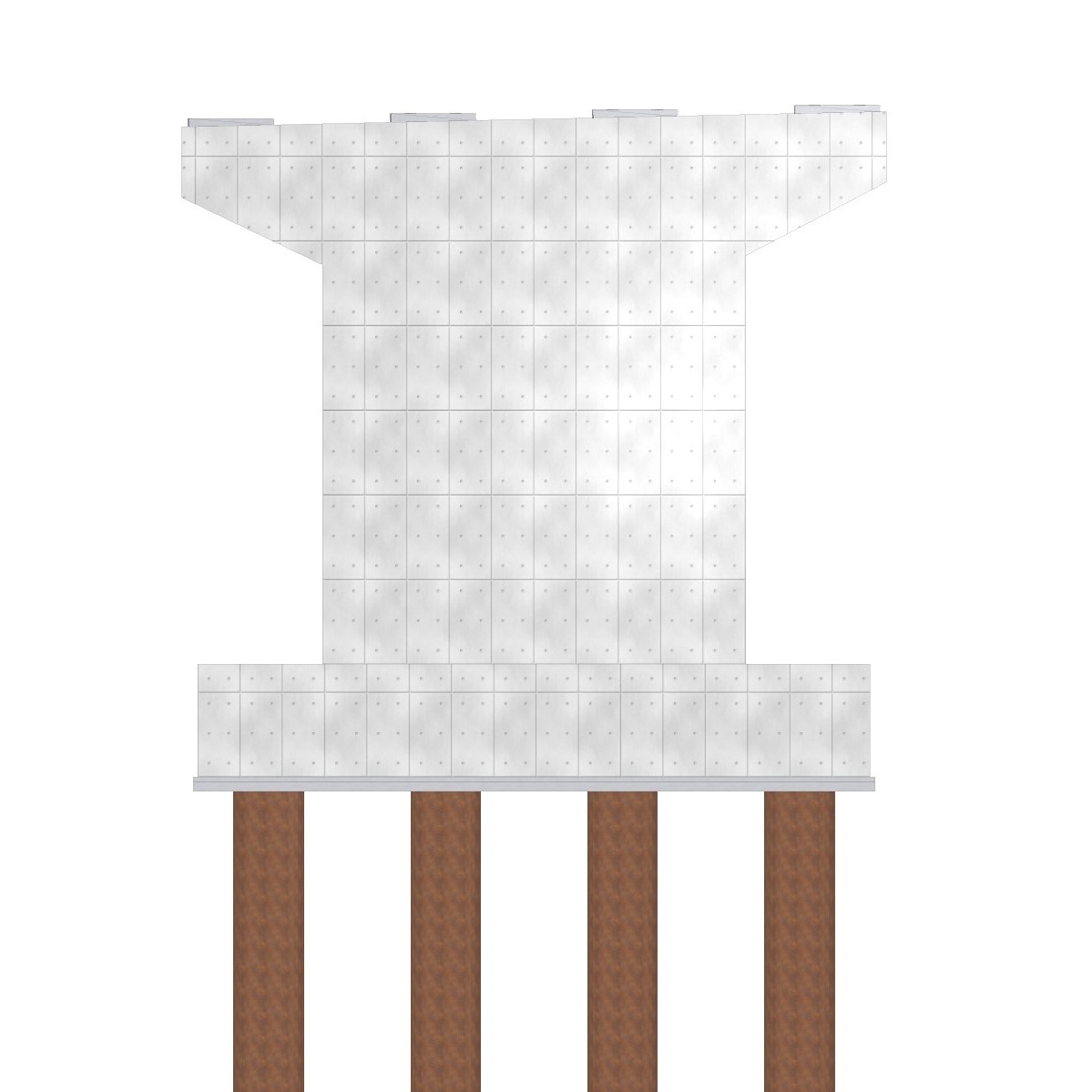

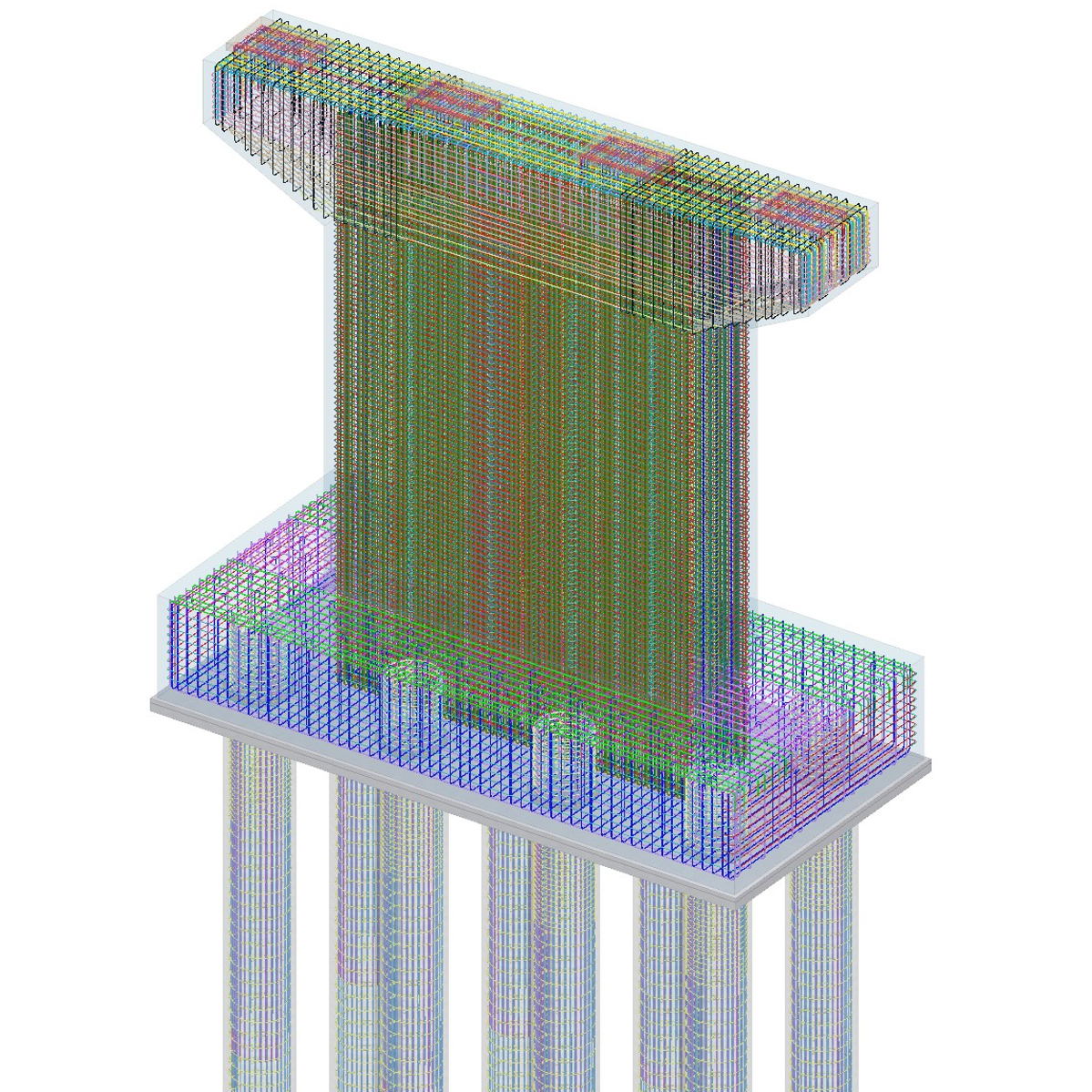

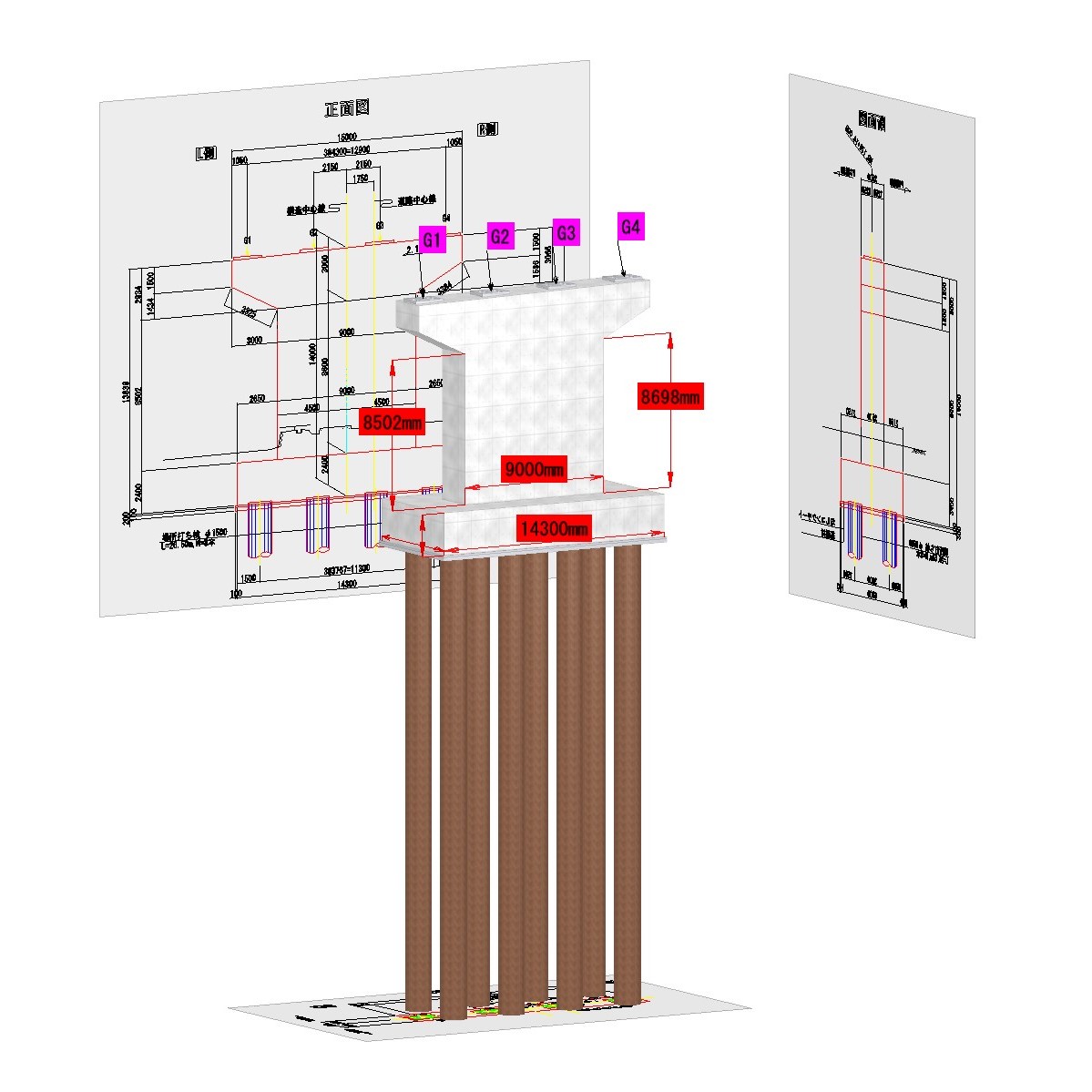

ー P1橋脚&橋脚配筋図 ー


※サムネイル画像クリックで拡大表示します。

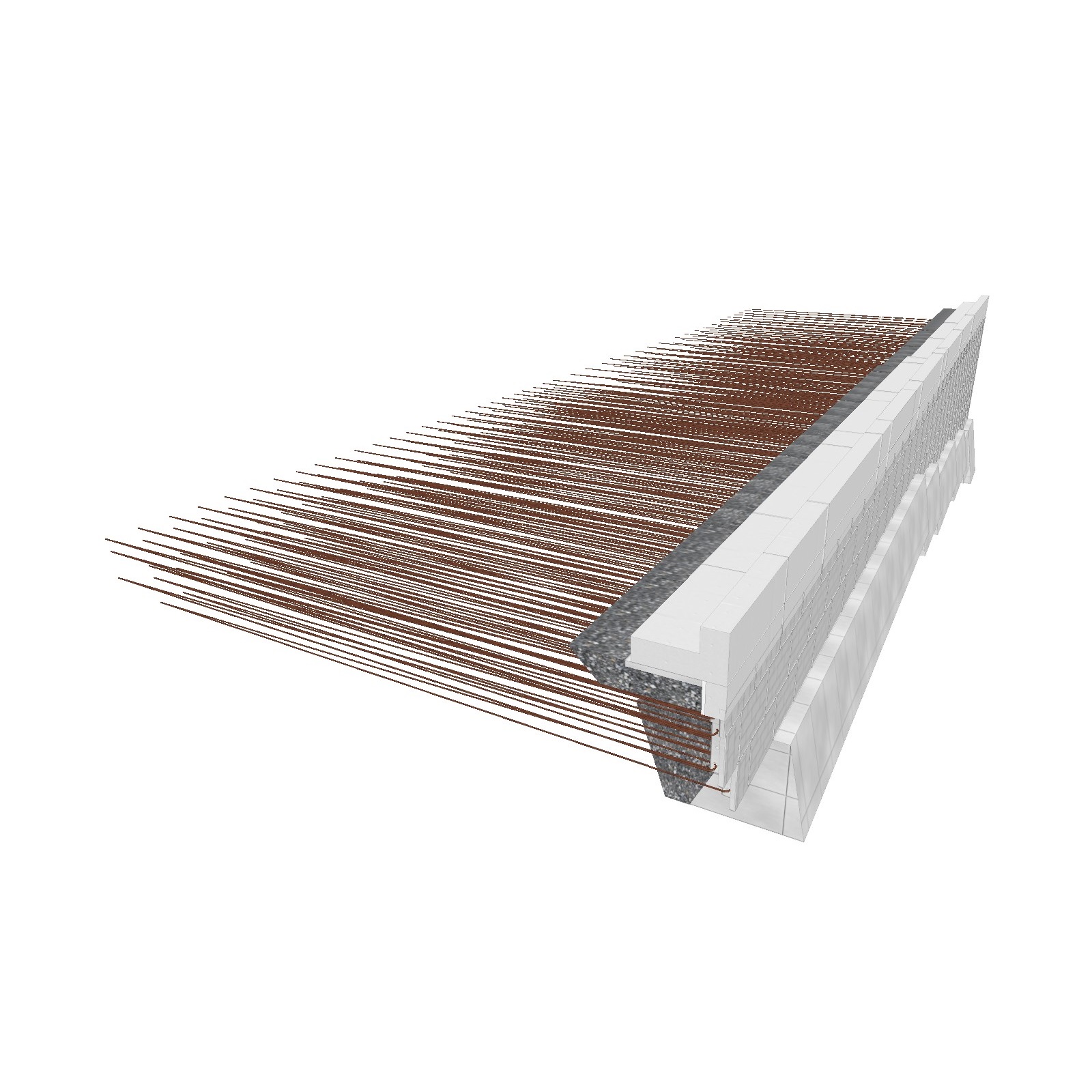

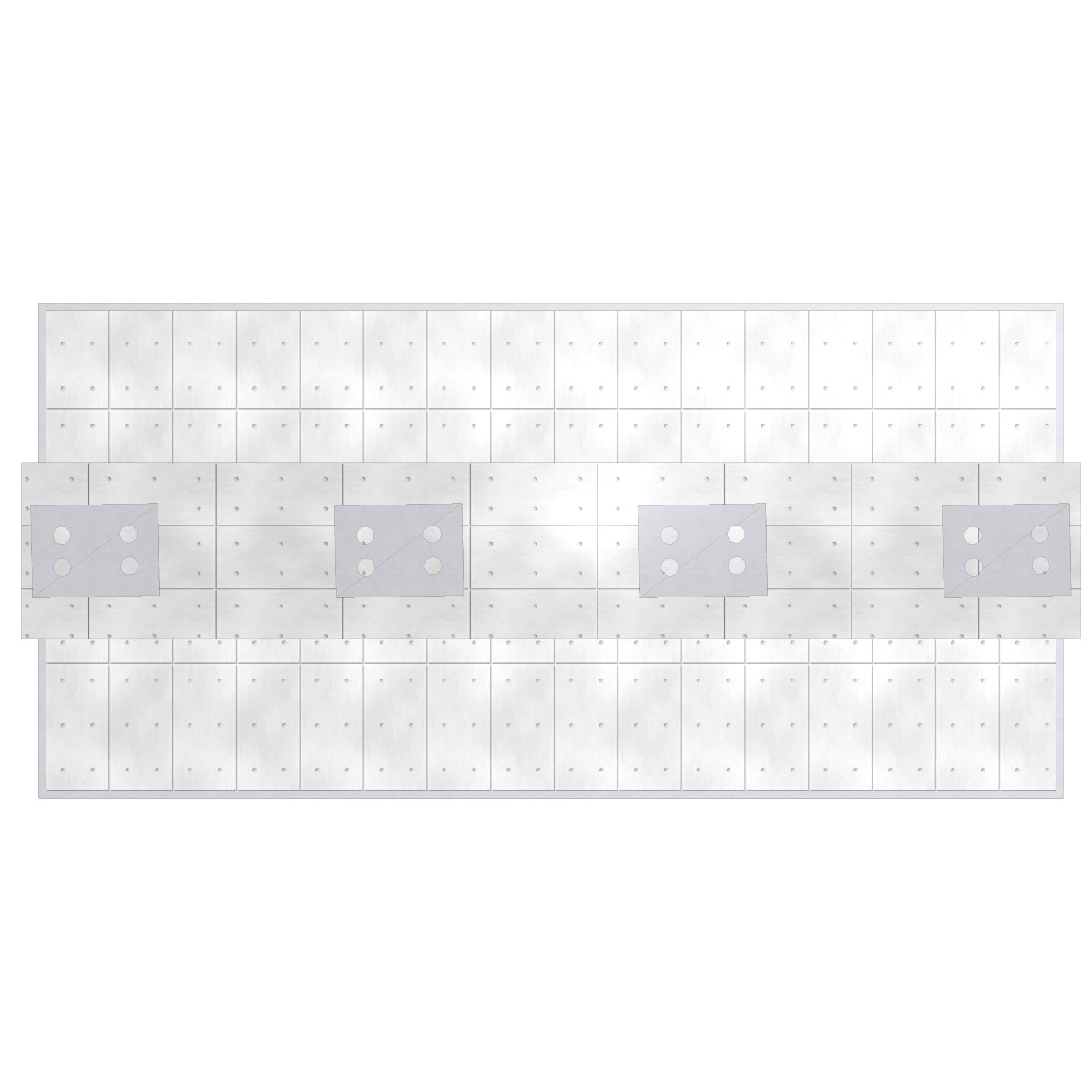

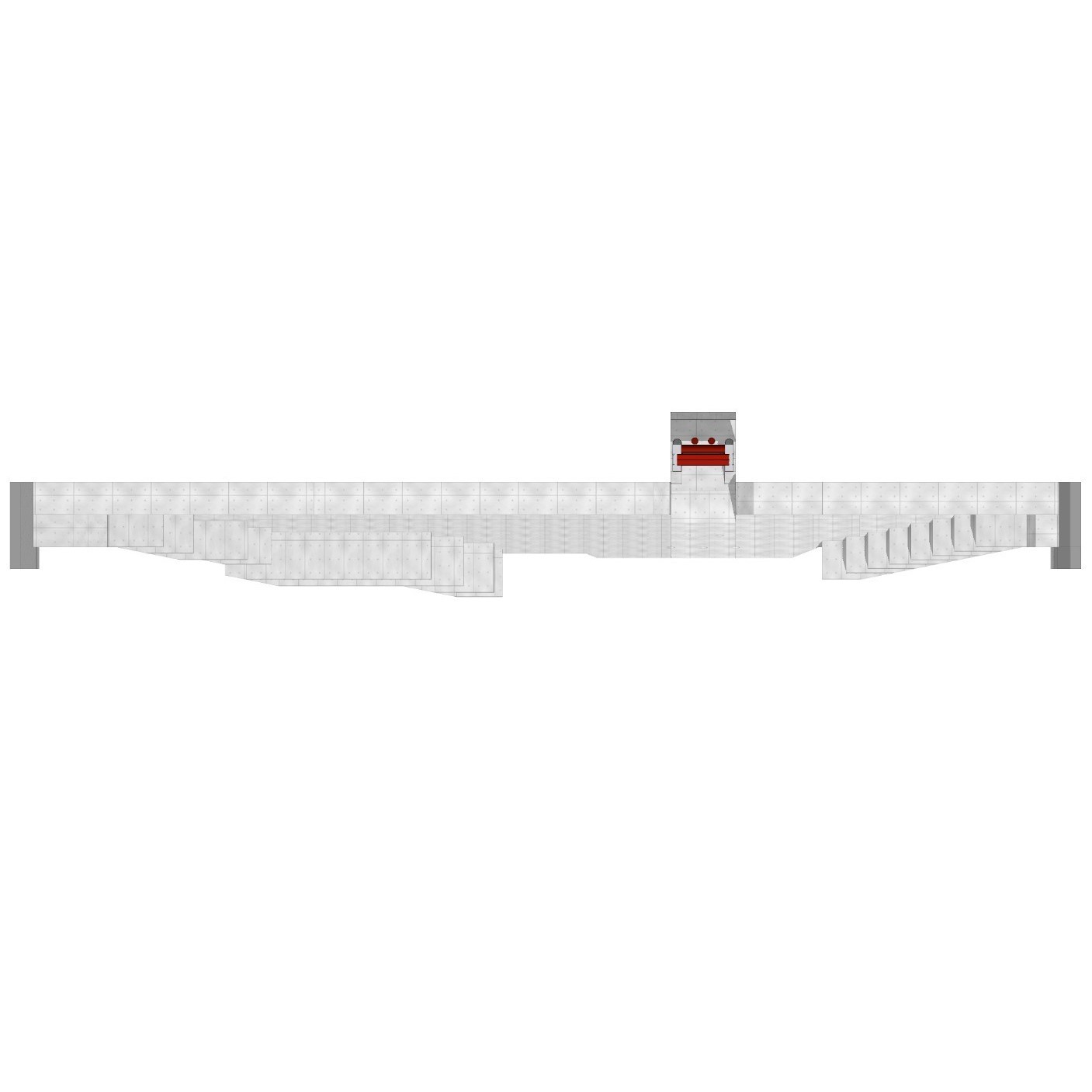

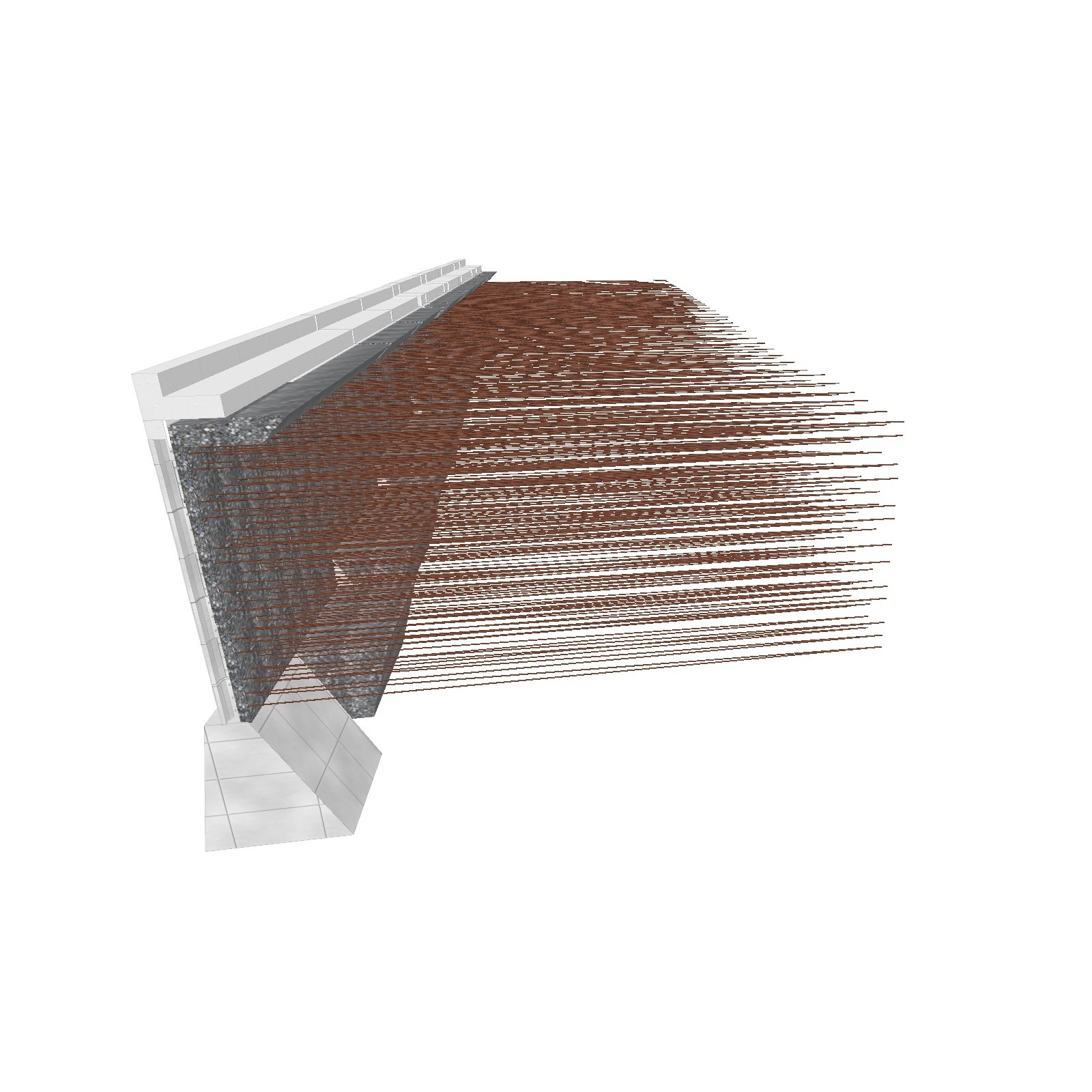

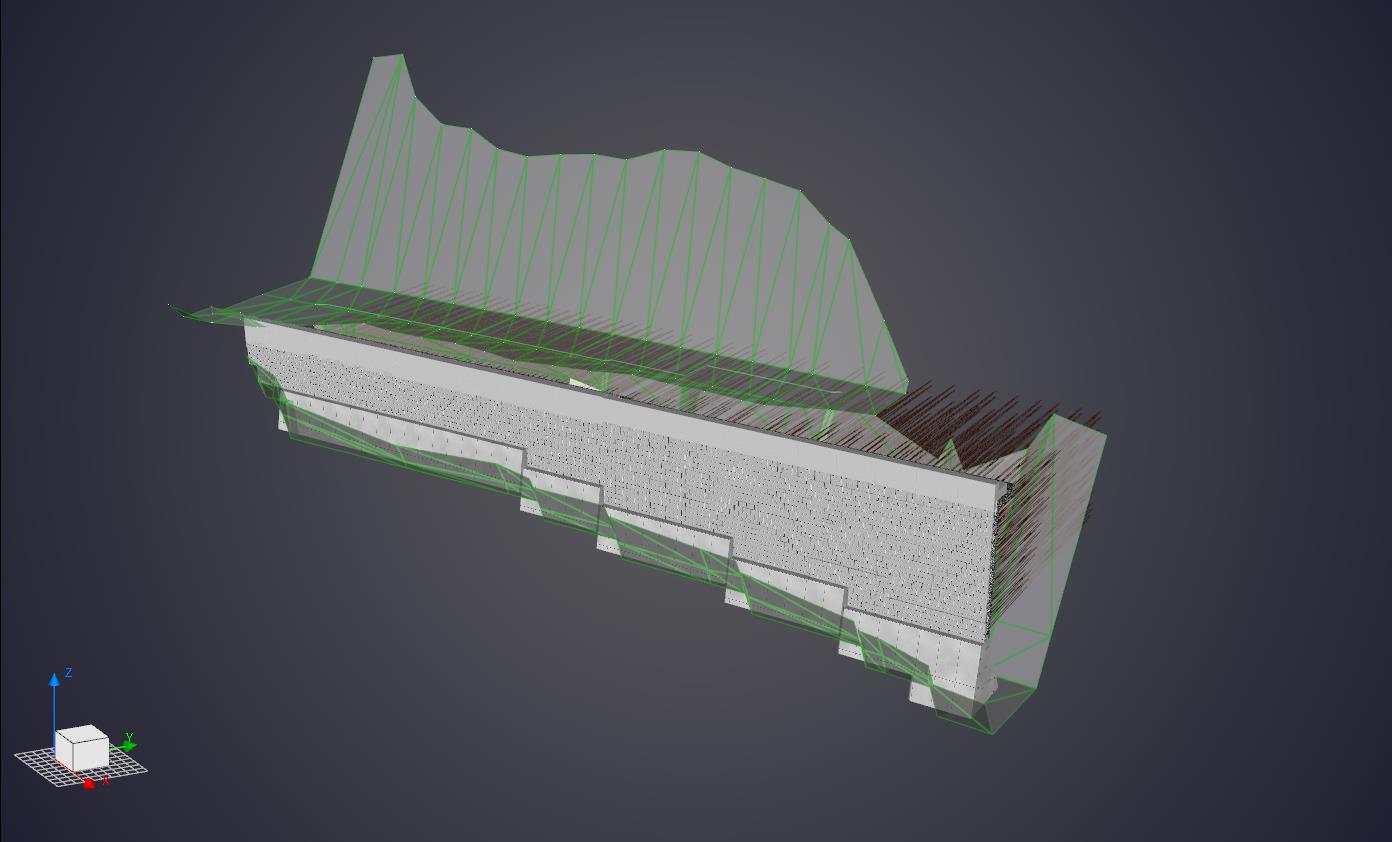

ー 補強土壁(アデムウォール) ー


※サムネイル画像クリックで拡大表示します。

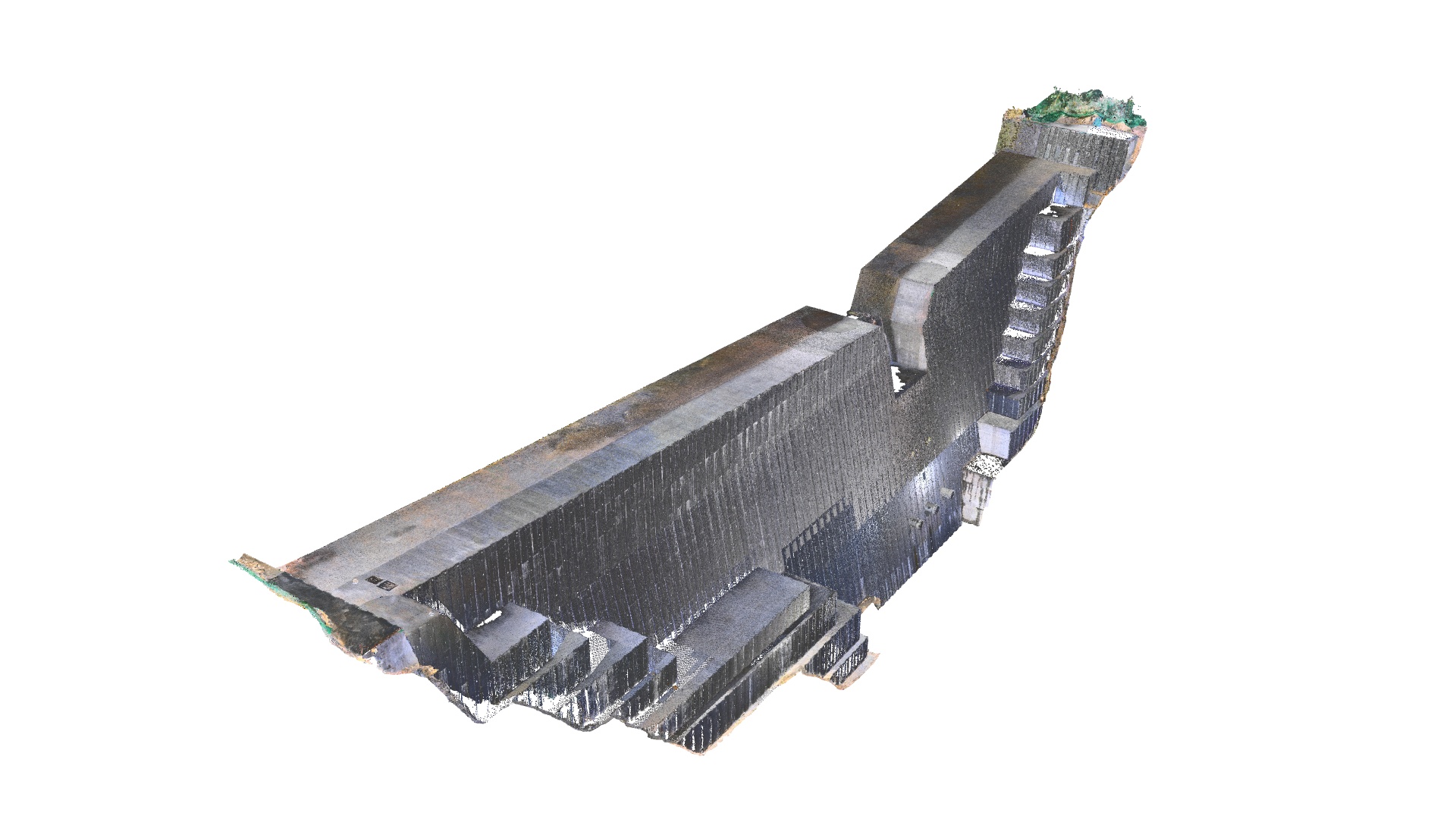

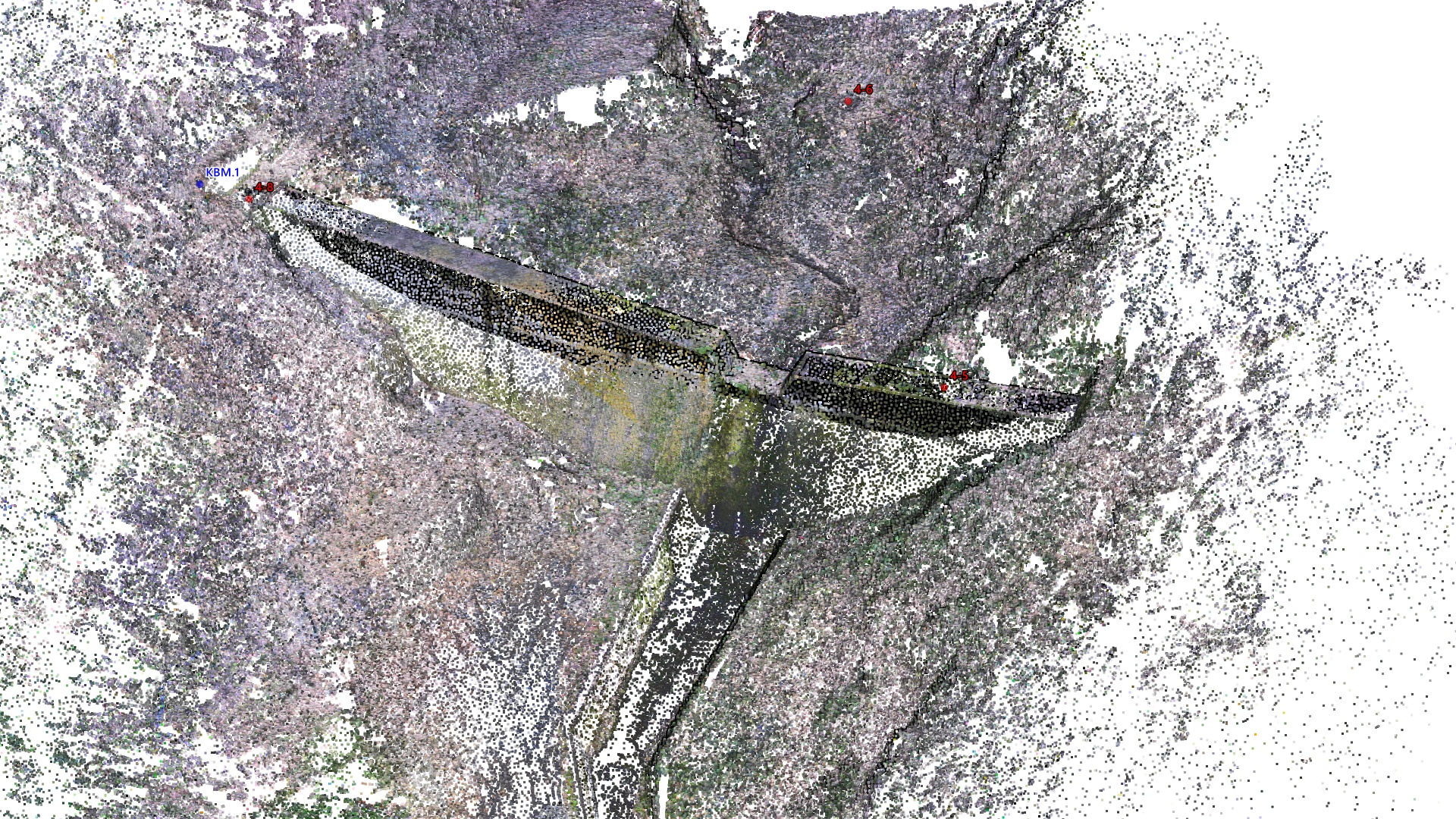

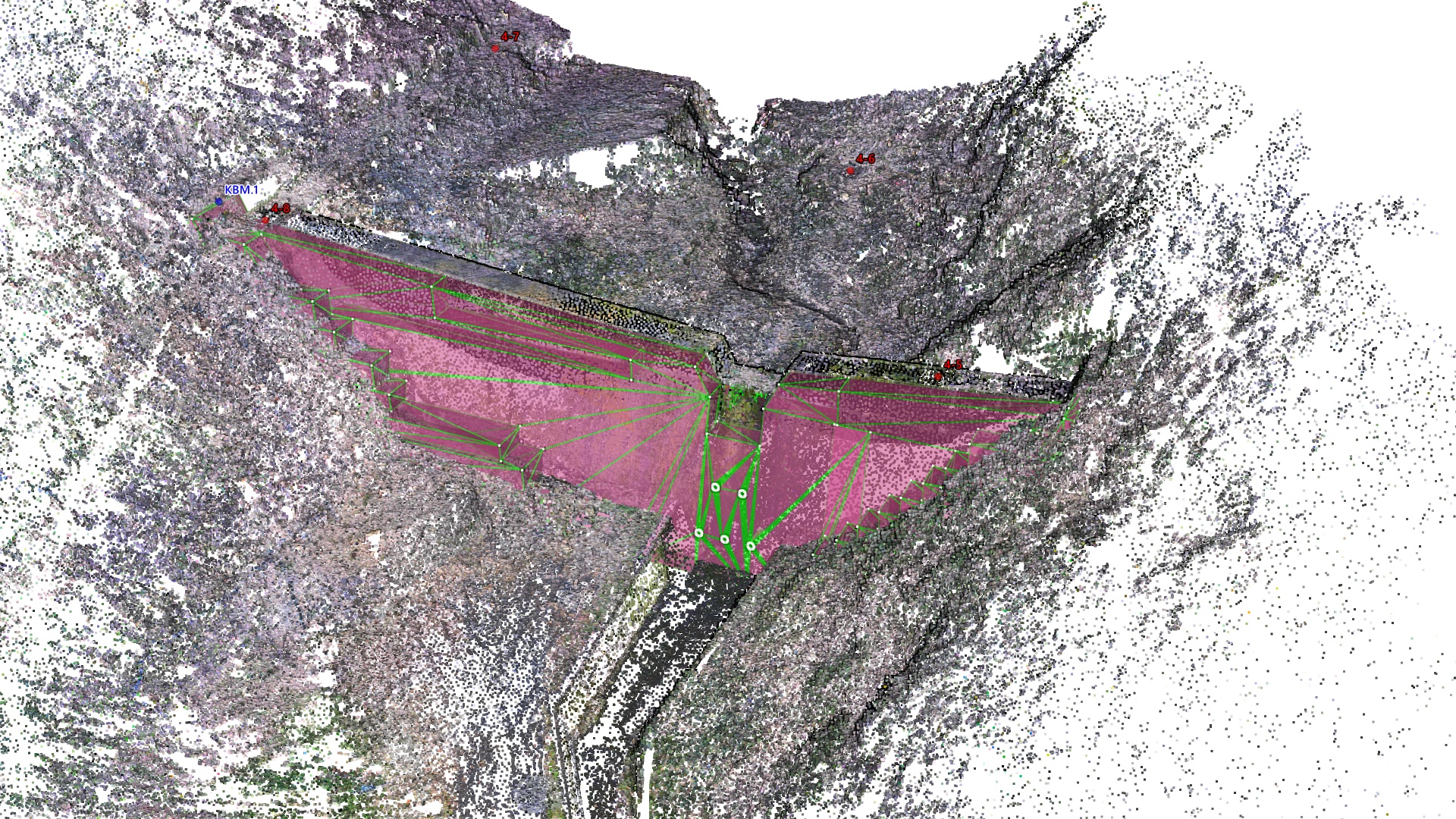

【橘浦No.1 災害関連緊急治山工事】より

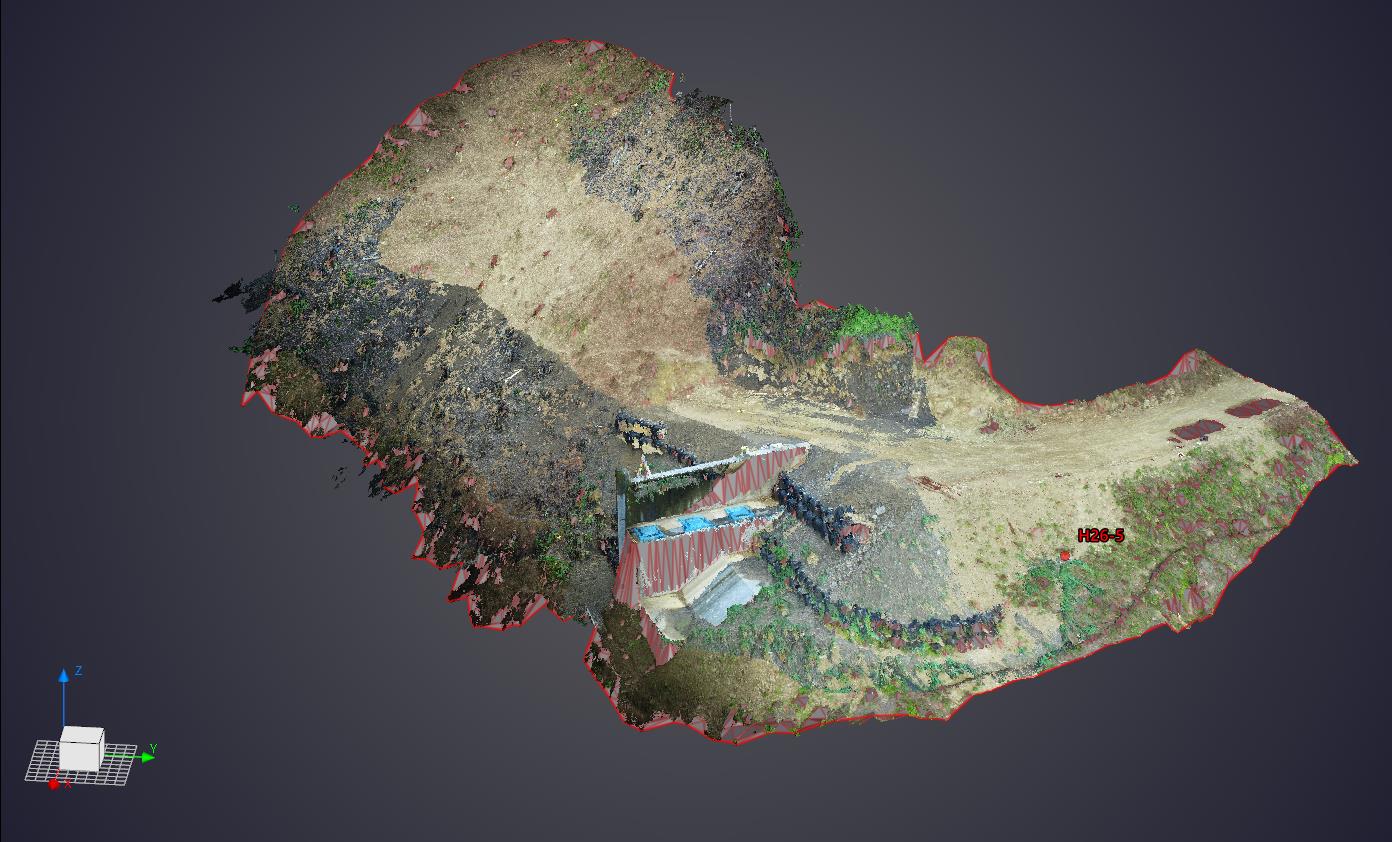

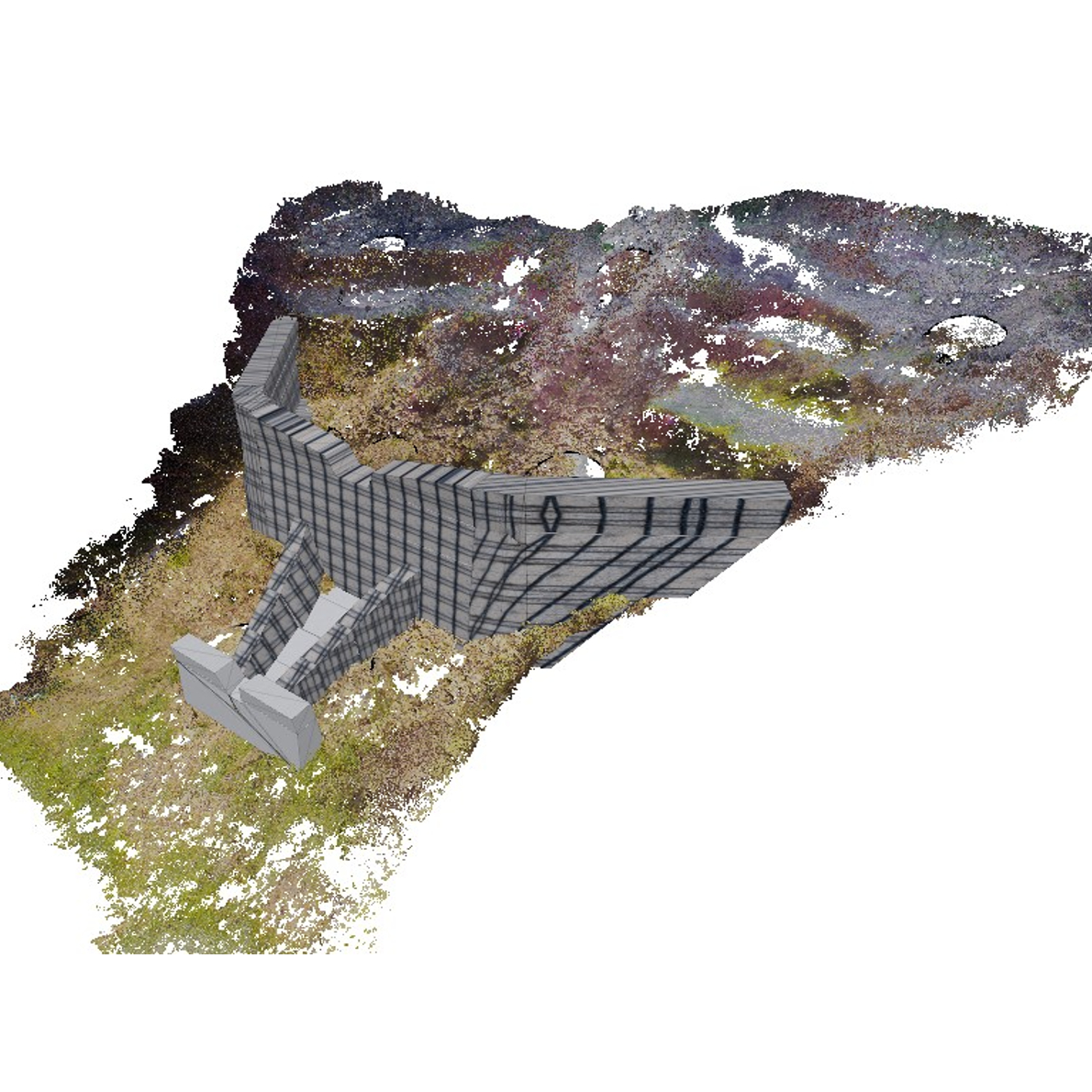

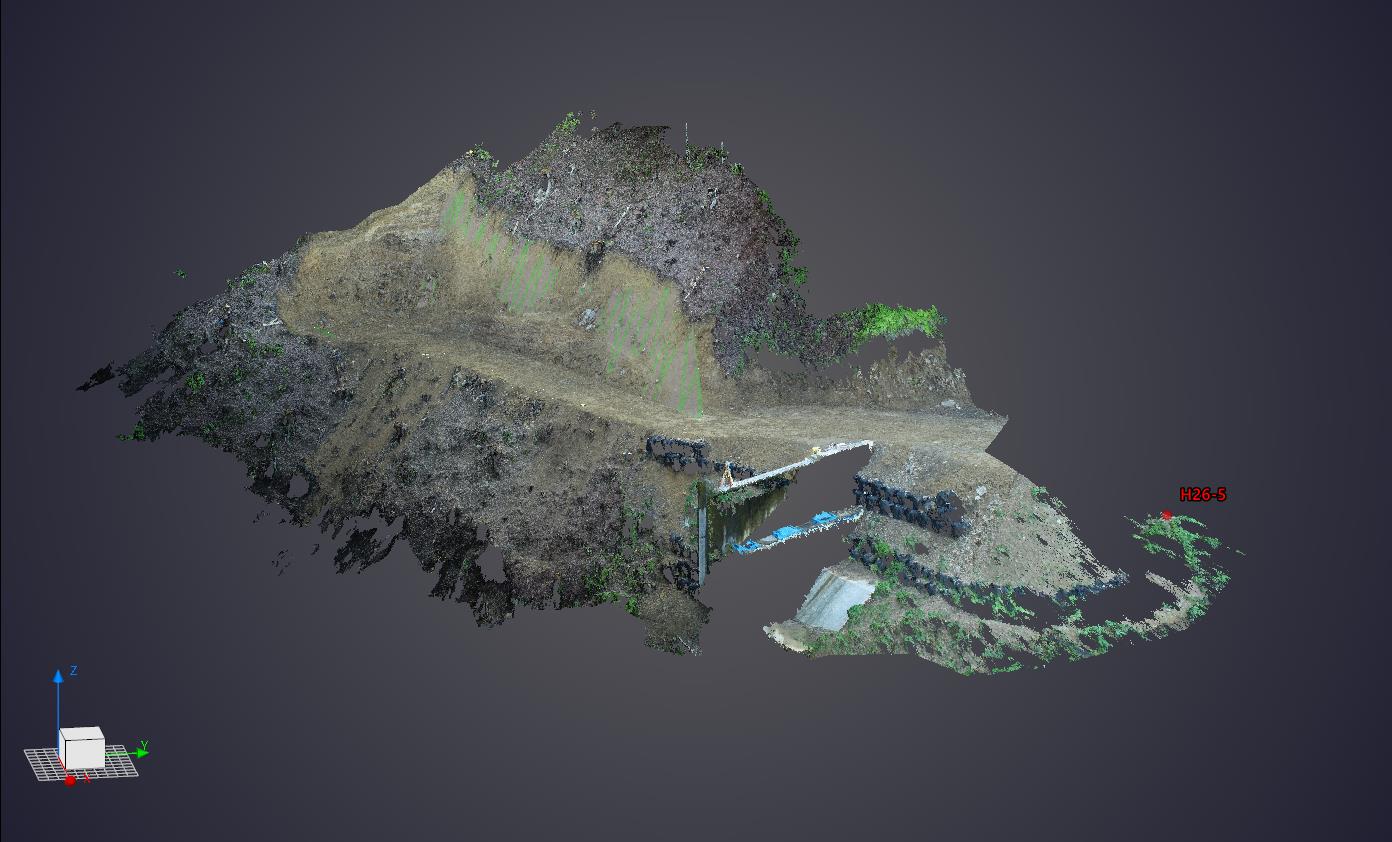

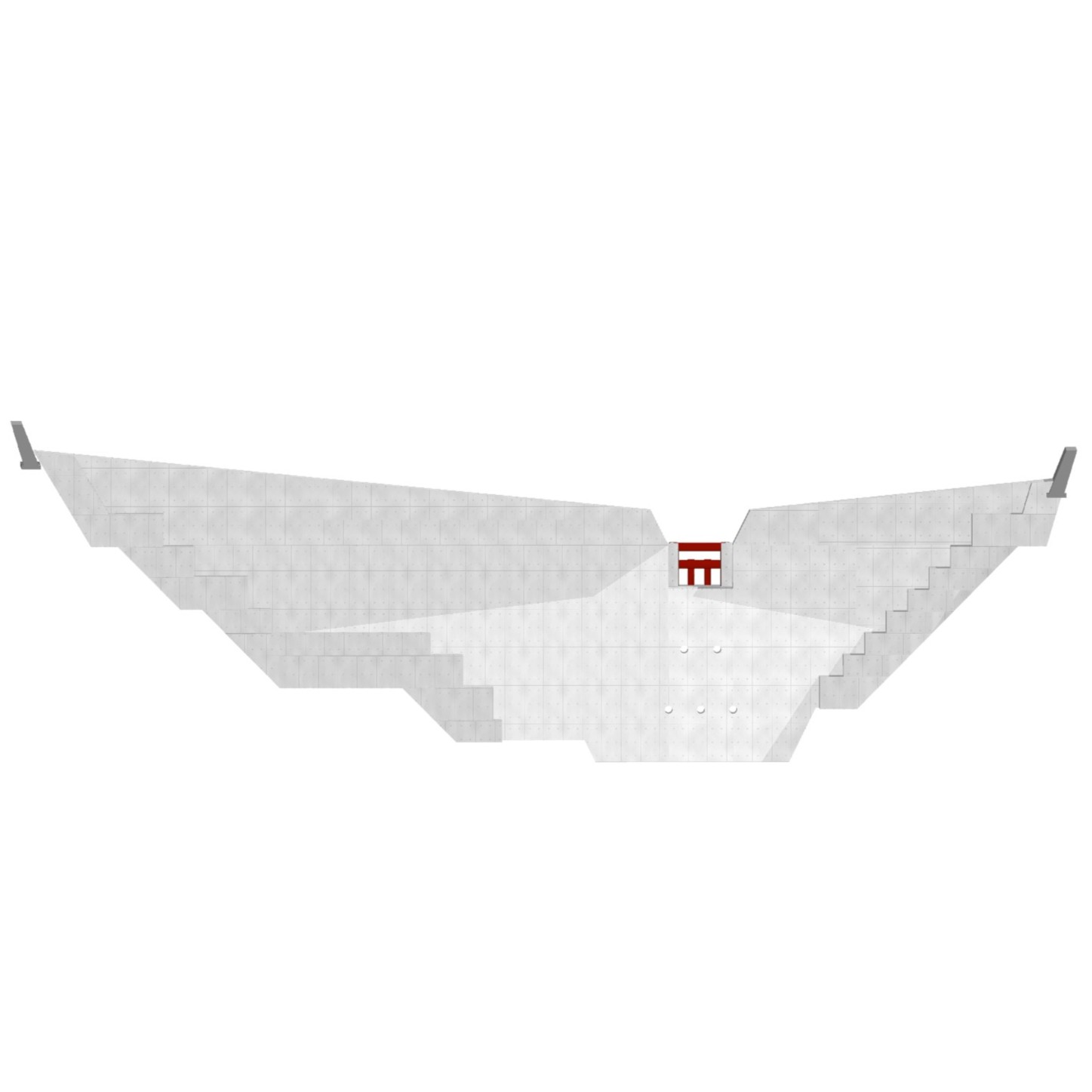

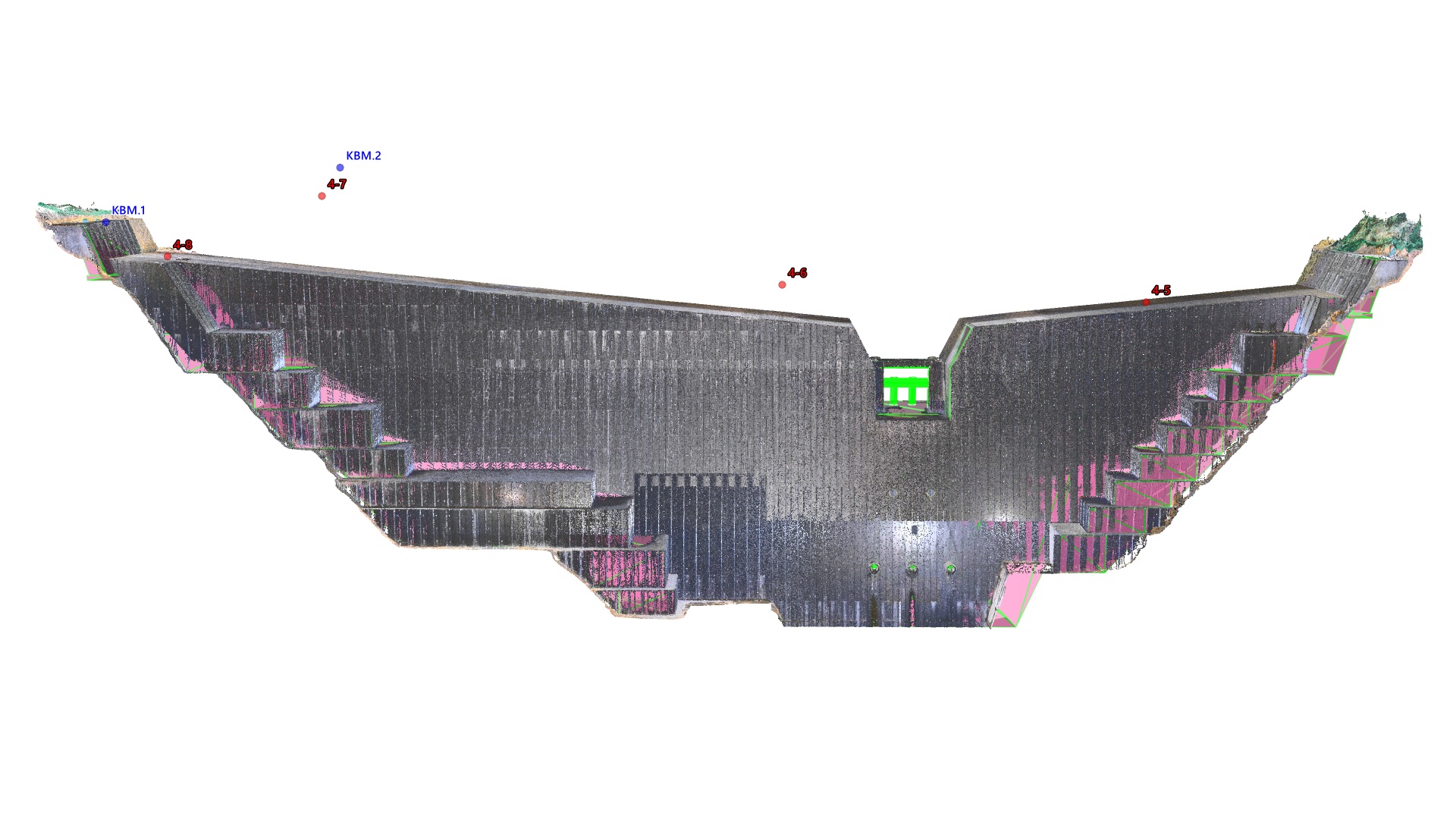

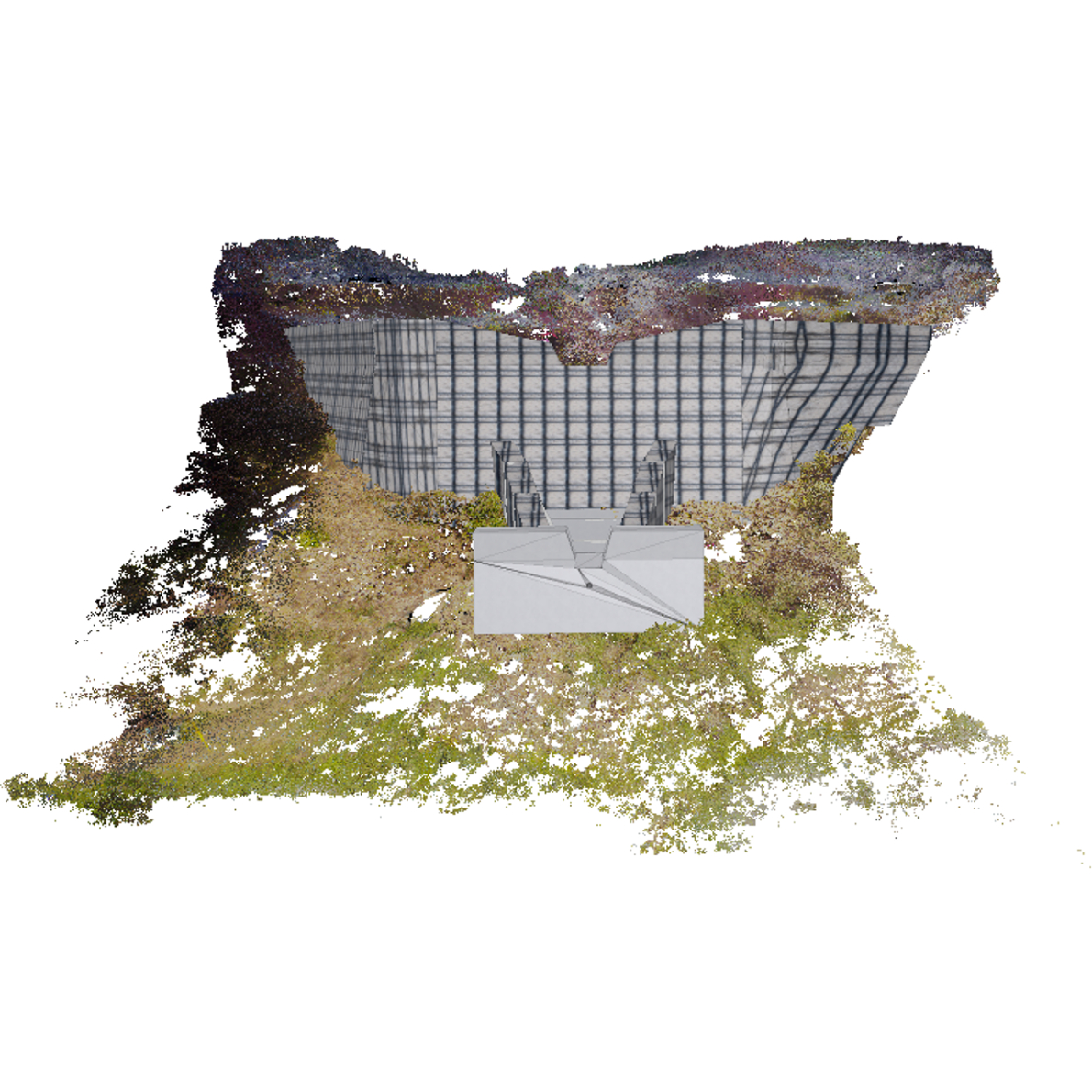

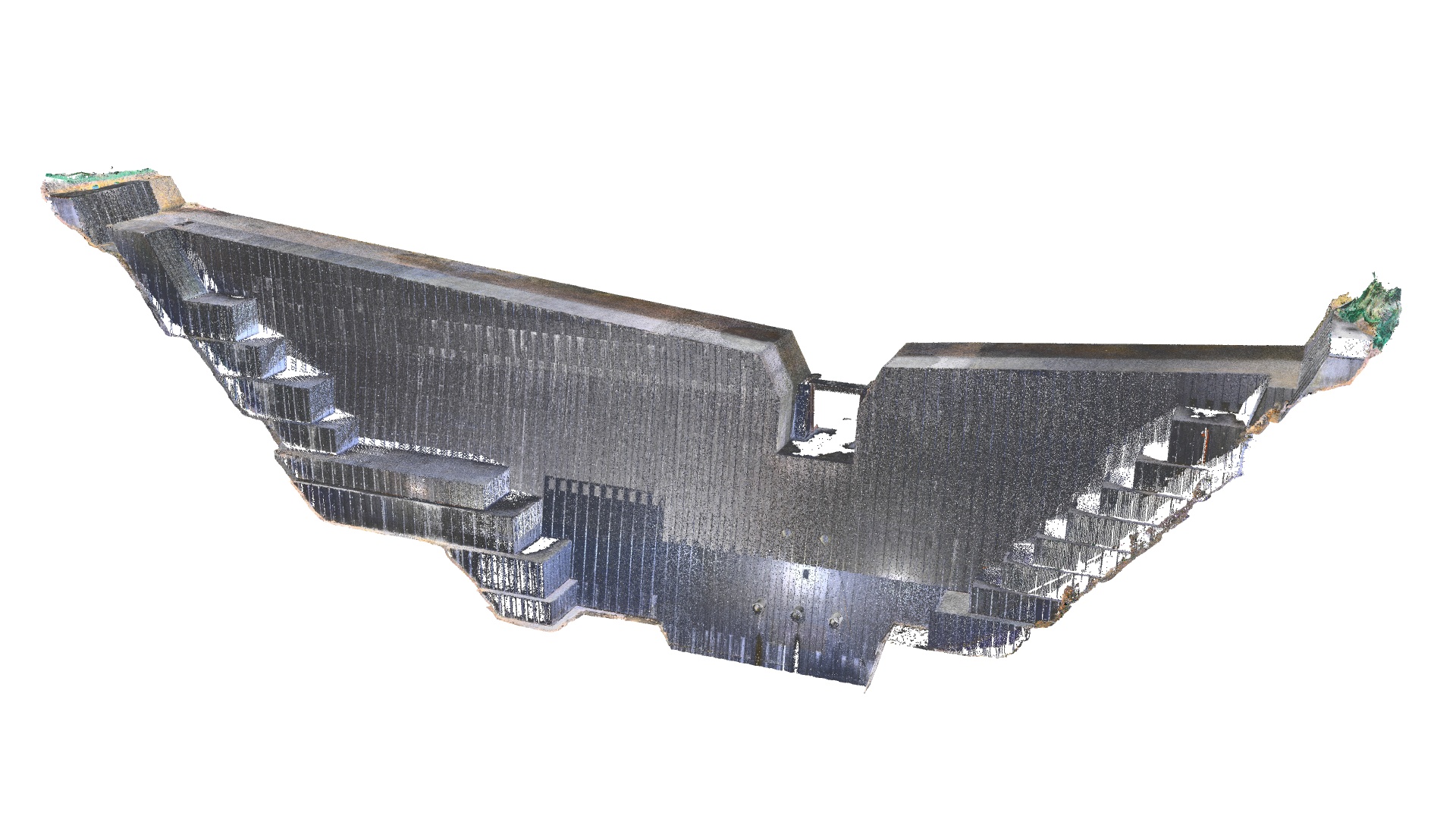

ー 砂防堰堤&点群データ ー


※サムネイル画像クリックで拡大表示します。



【令和2-3年度 窪川佐賀道路見付橋下部A1A2外工事】より

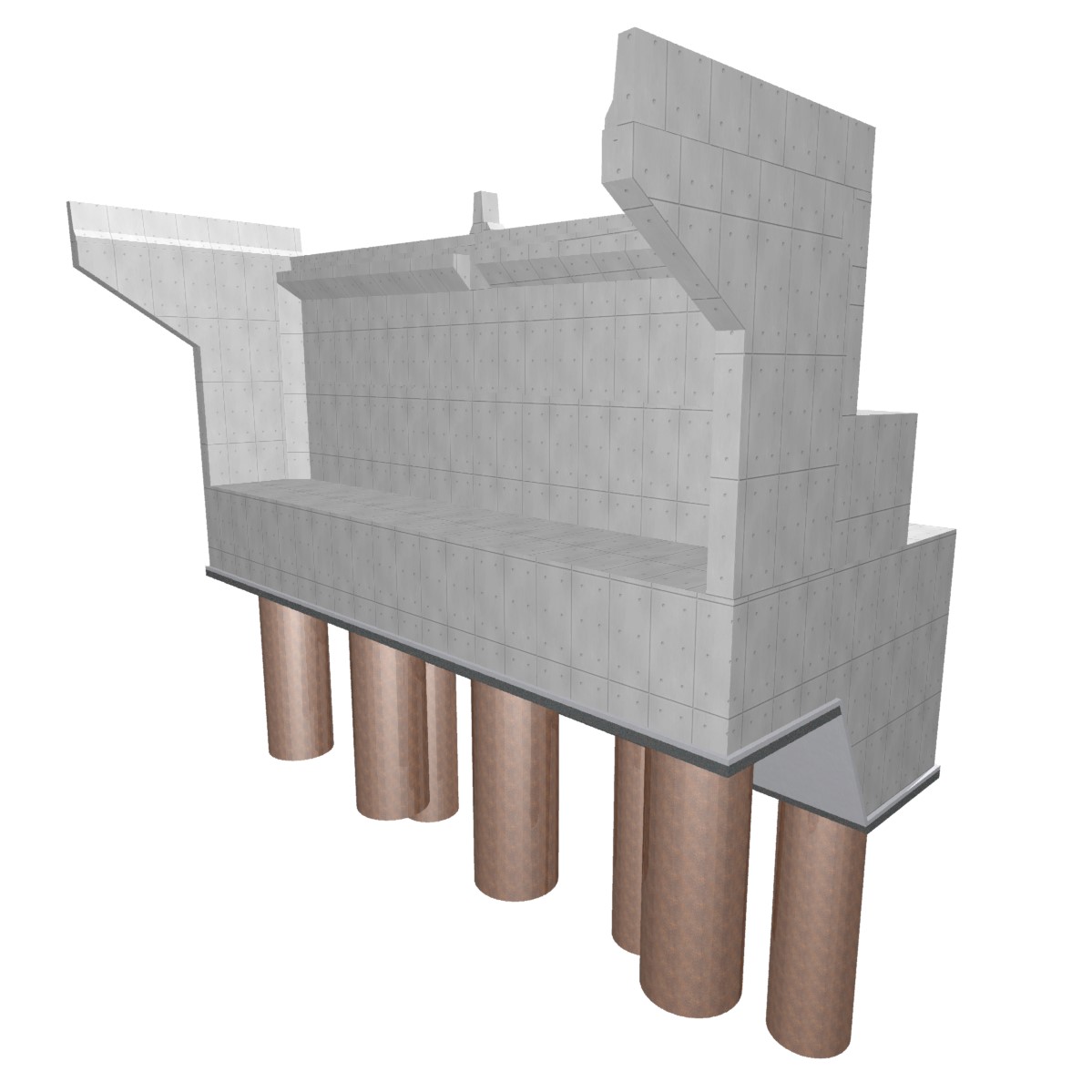

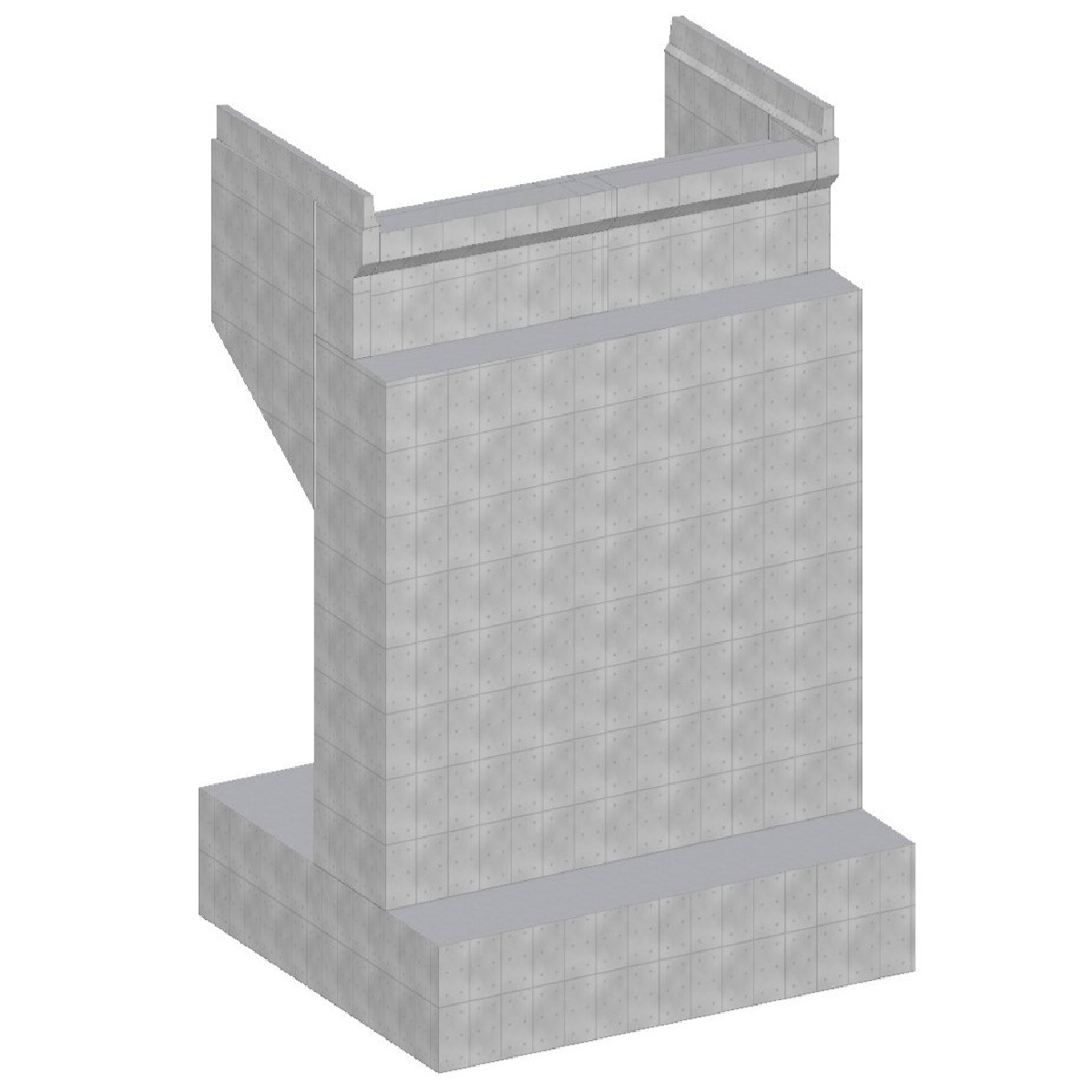

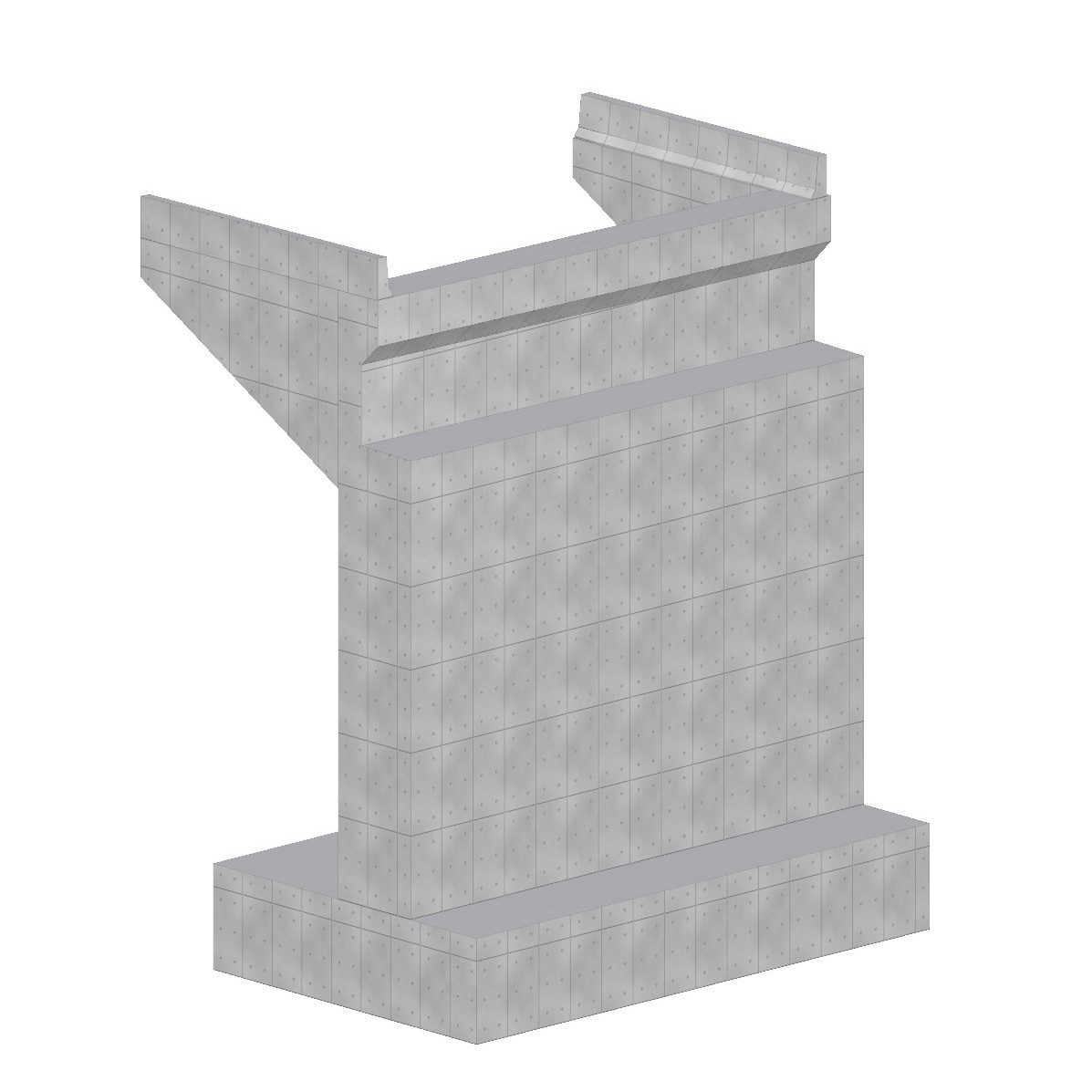

ー 見付橋A1&見付橋A2&見付川橋A1 ー


※サムネイル画像クリックで拡大表示します。

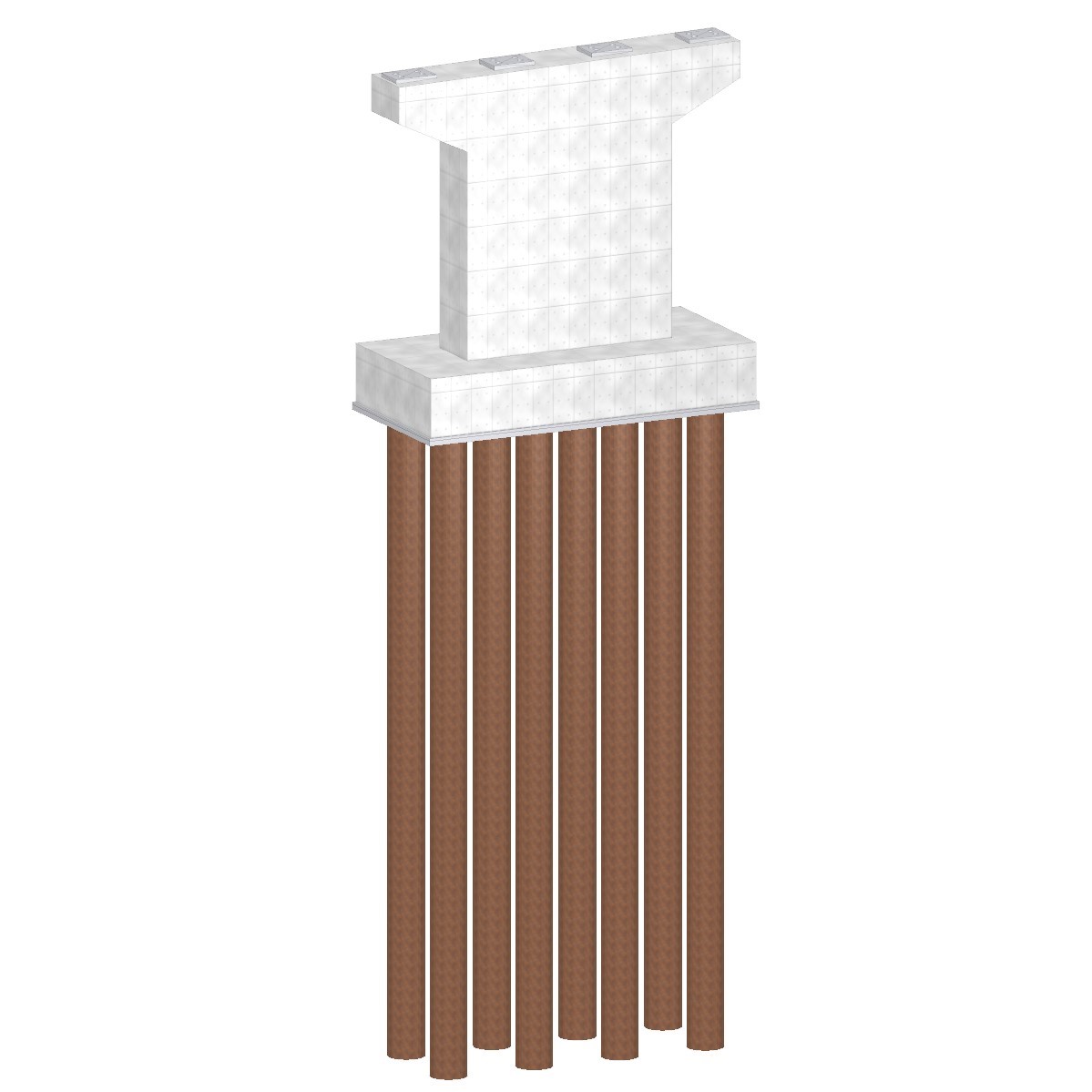

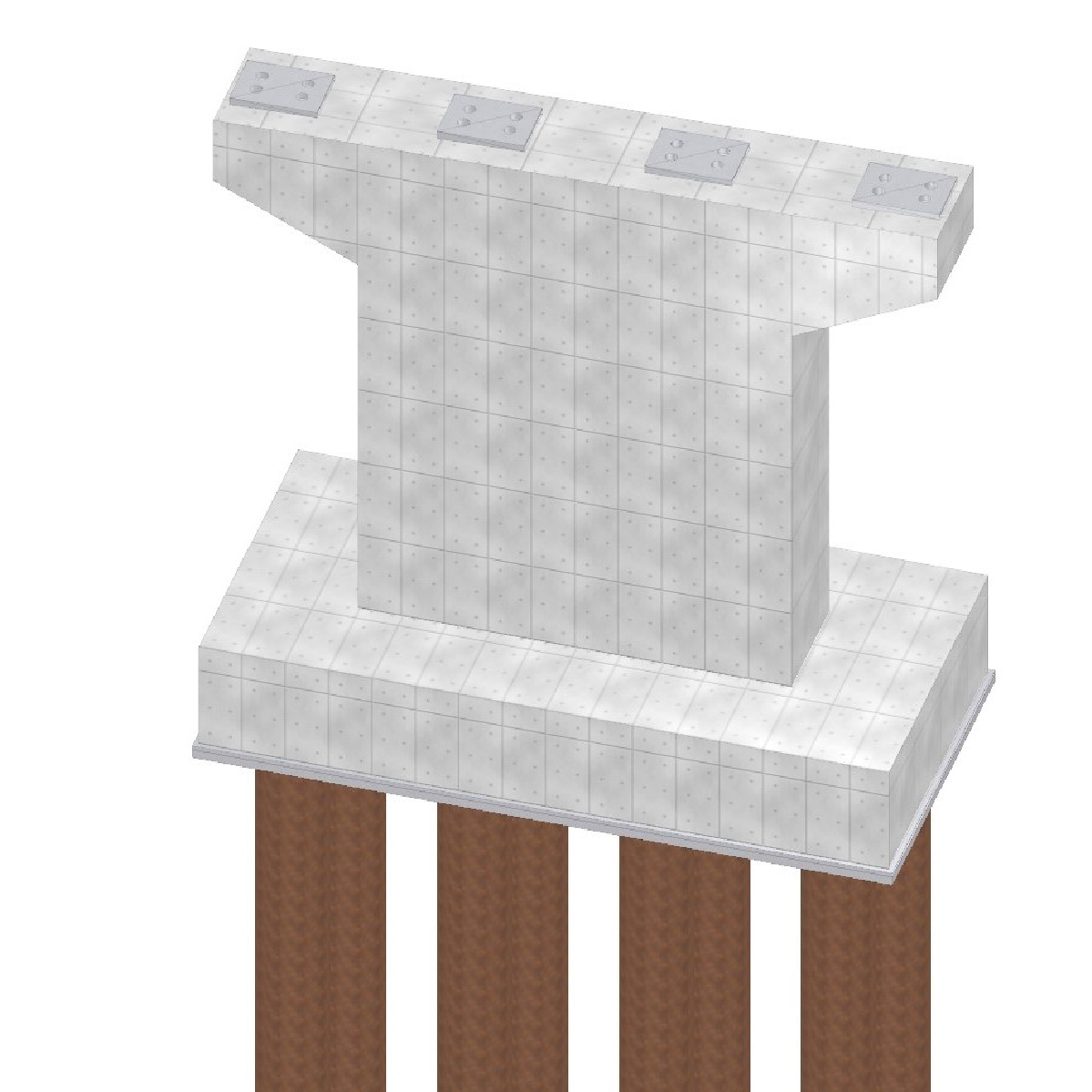

【令和4年度 佐賀大方道路伊与木川大橋下部P2外工事】より

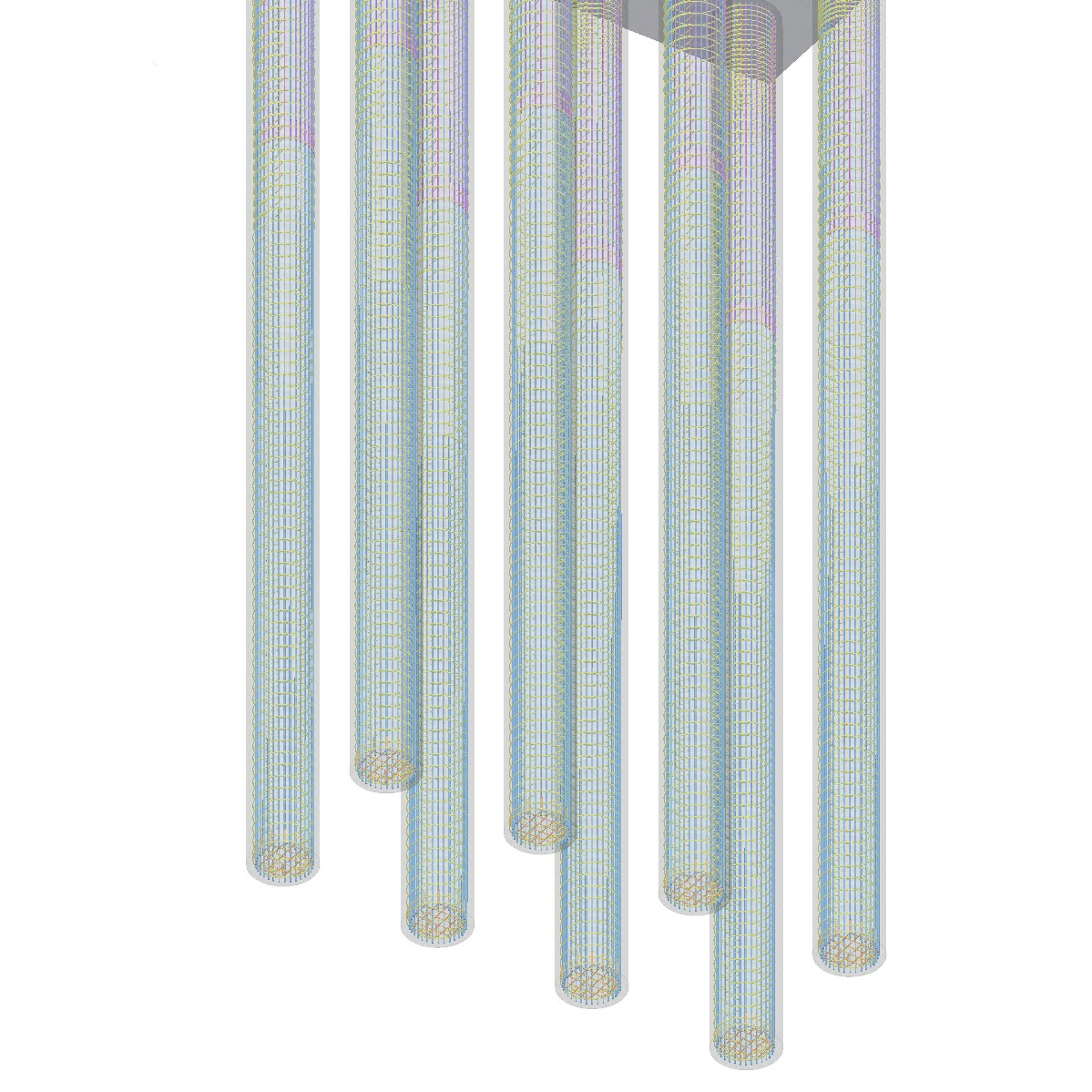

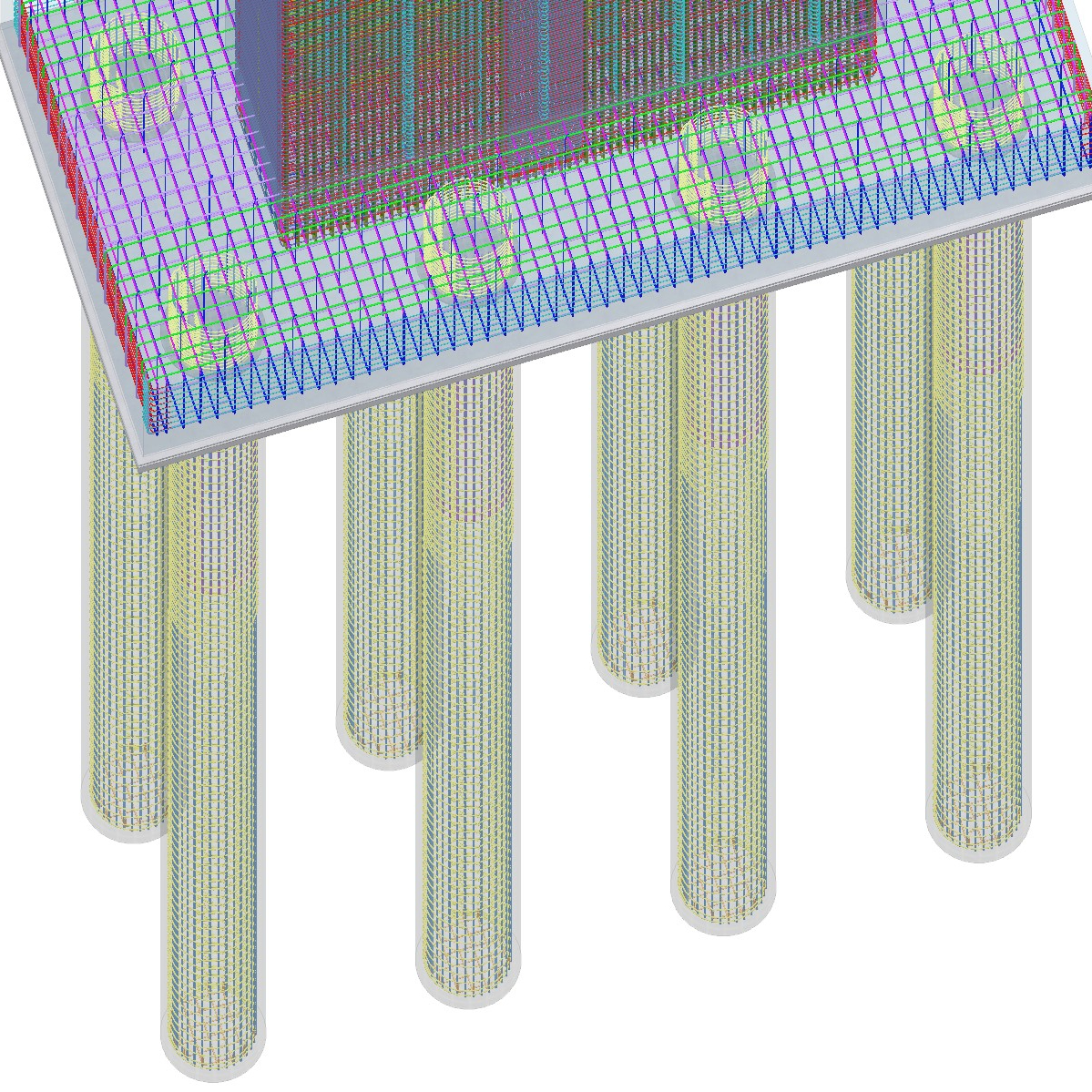

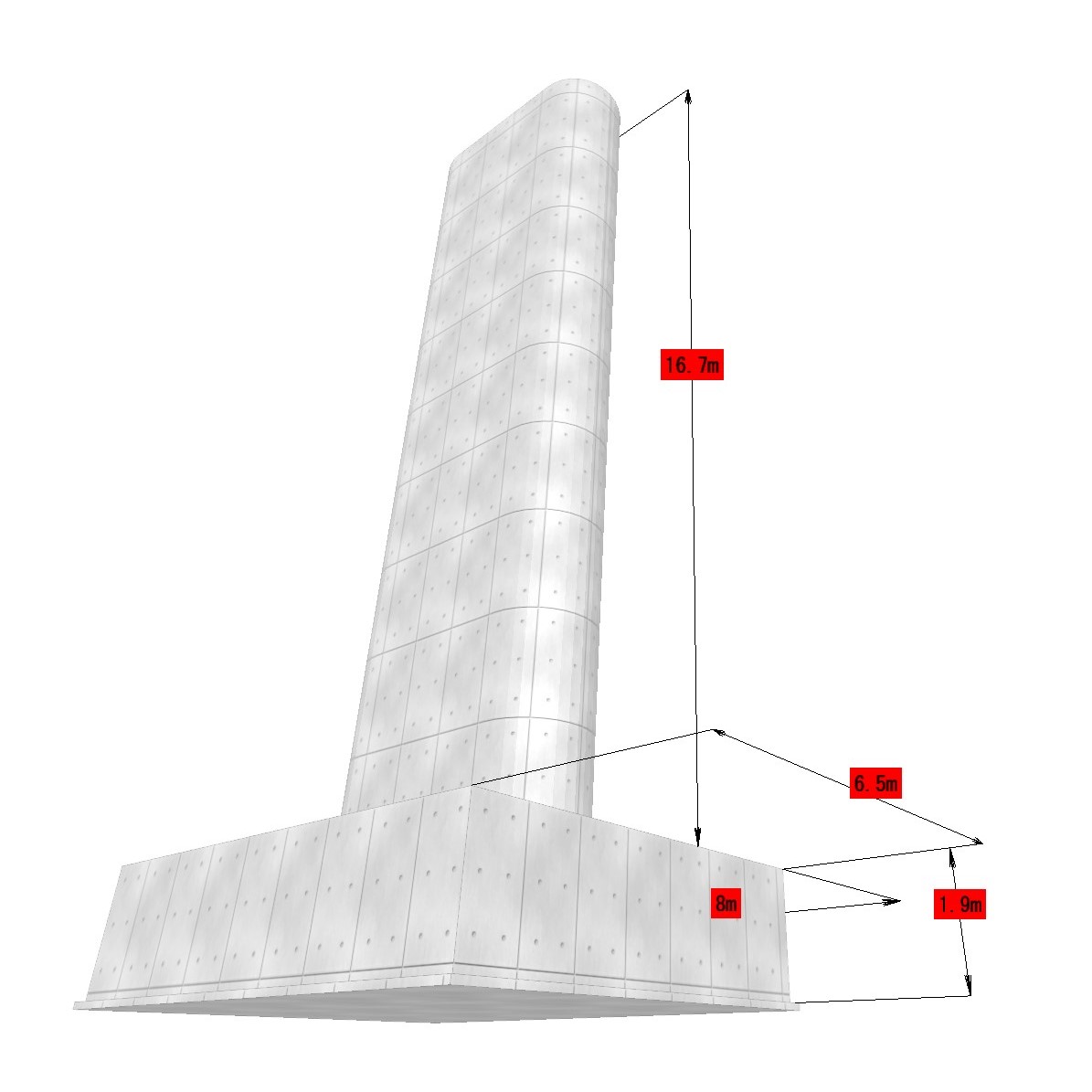

ー P2橋脚&橋脚配筋図(場所打ち杭) ー


※サムネイル画像クリックで拡大表示します。

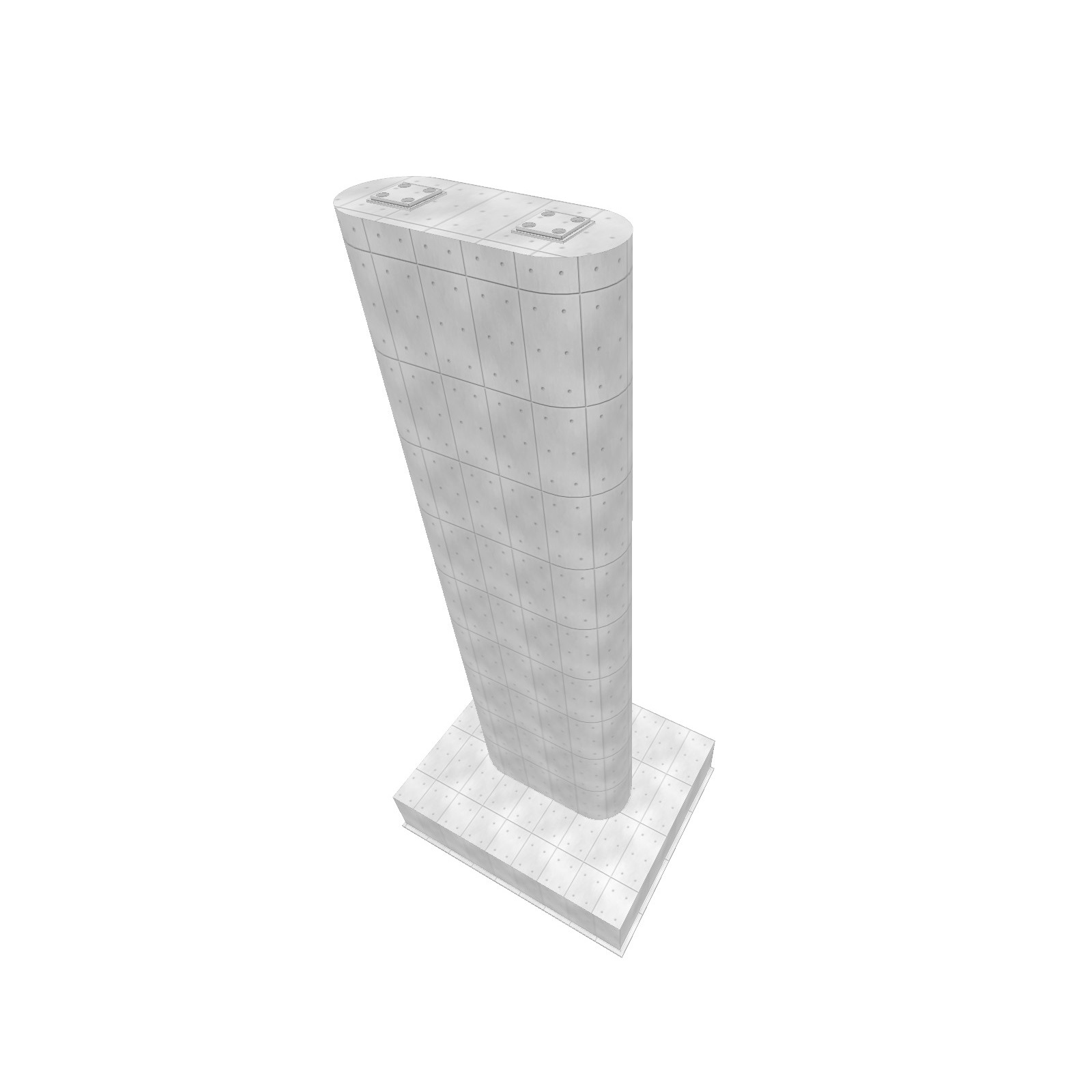

【春遠ダム第1-15号 春遠ダム(春遠第1ダム)付替道路橋梁下部工工事】より

ー P1橋脚 ー


※サムネイル画像クリックで拡大表示します。

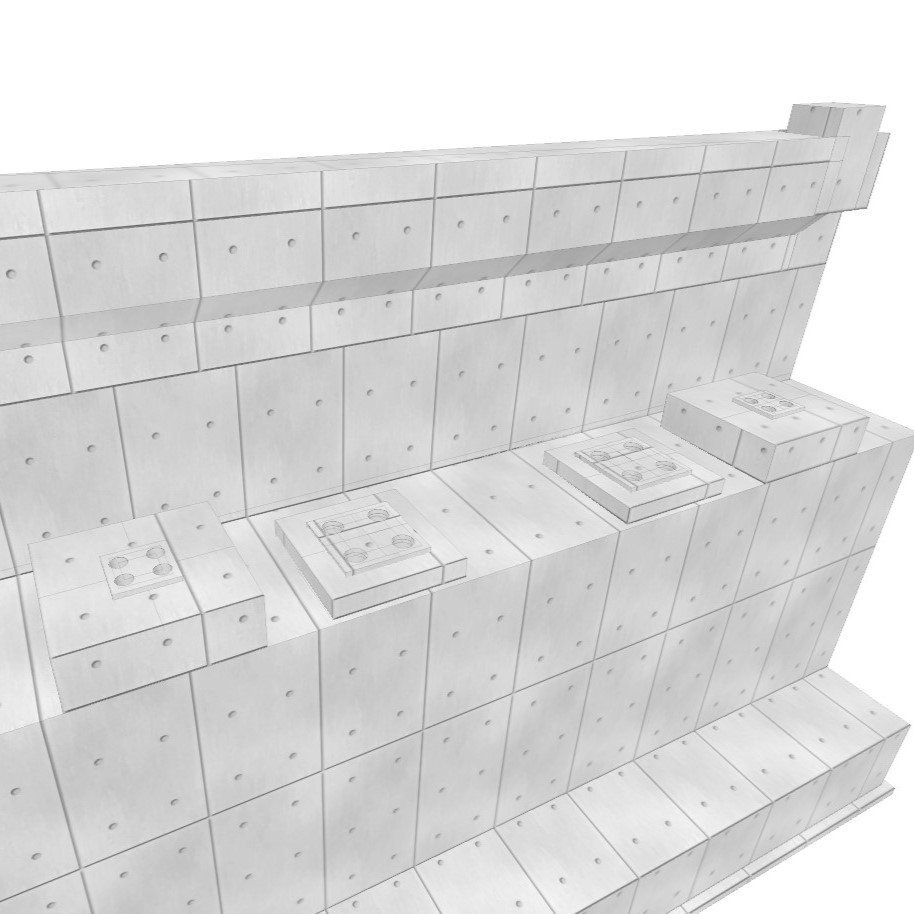

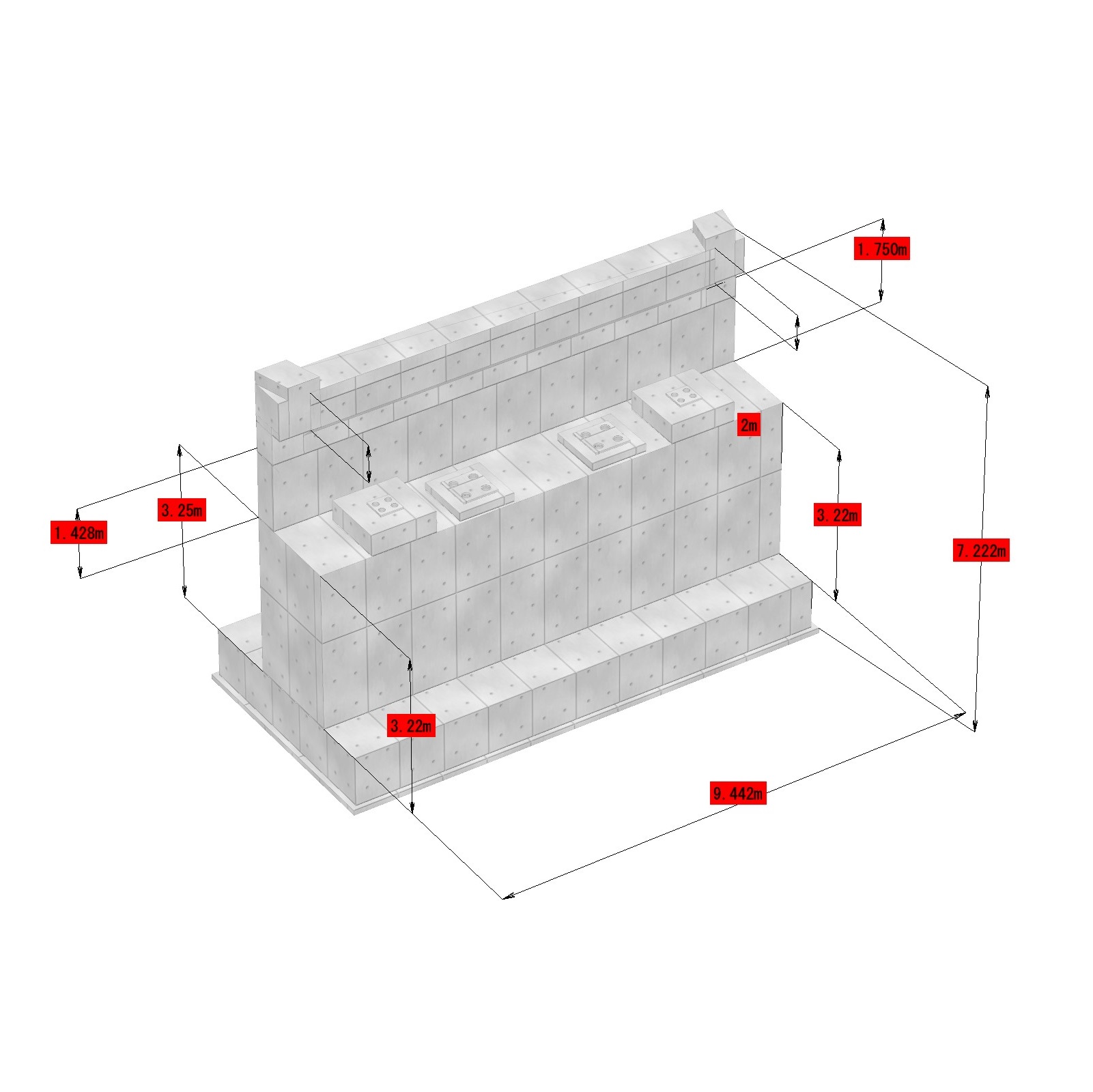

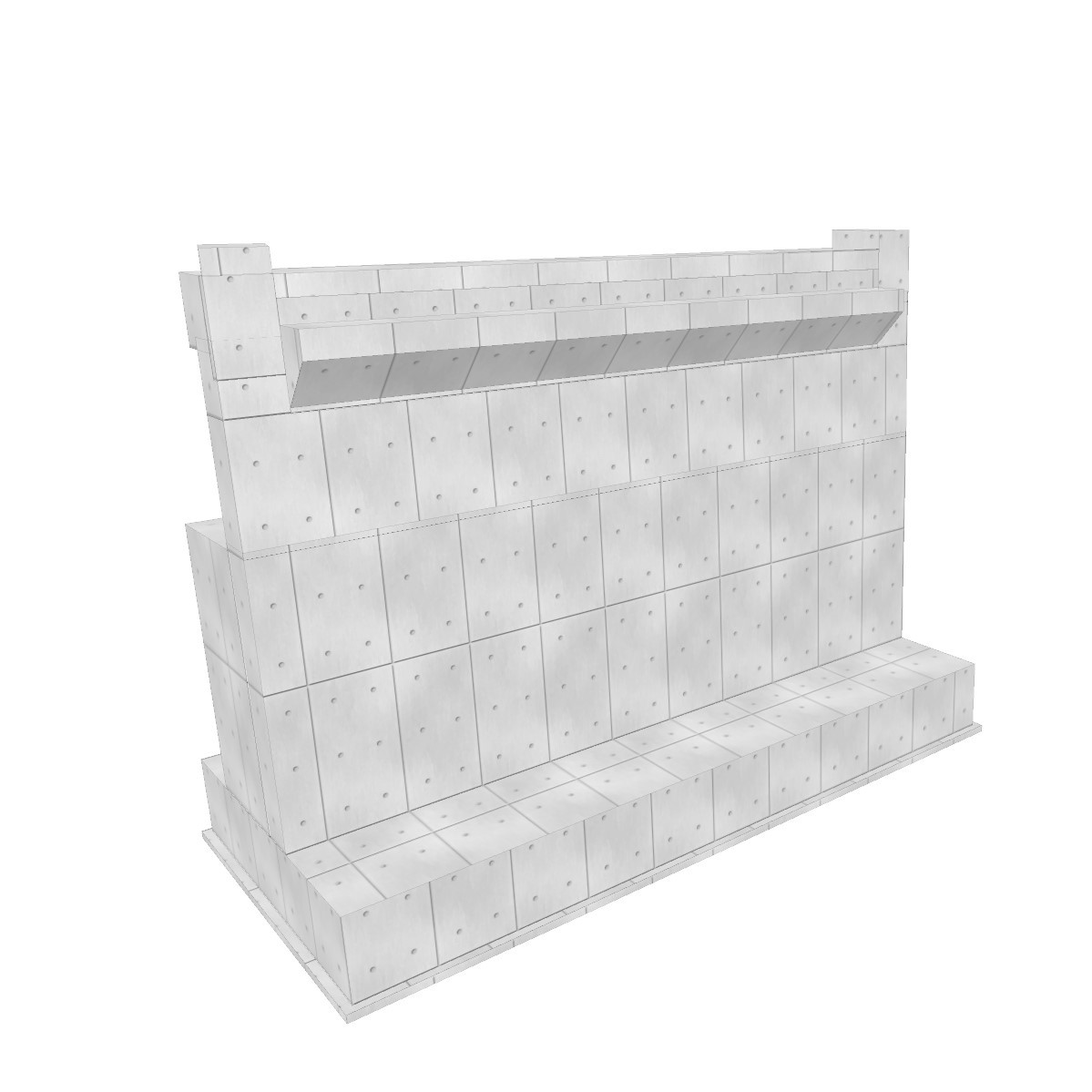

ー A1橋台 ー


※サムネイル画像クリックで拡大表示します。



【令和5年度 佐賀大方道路小馬地川橋下部A2外工事】より

ー A2橋台 ー


※サムネイル画像クリックで拡大表示します。

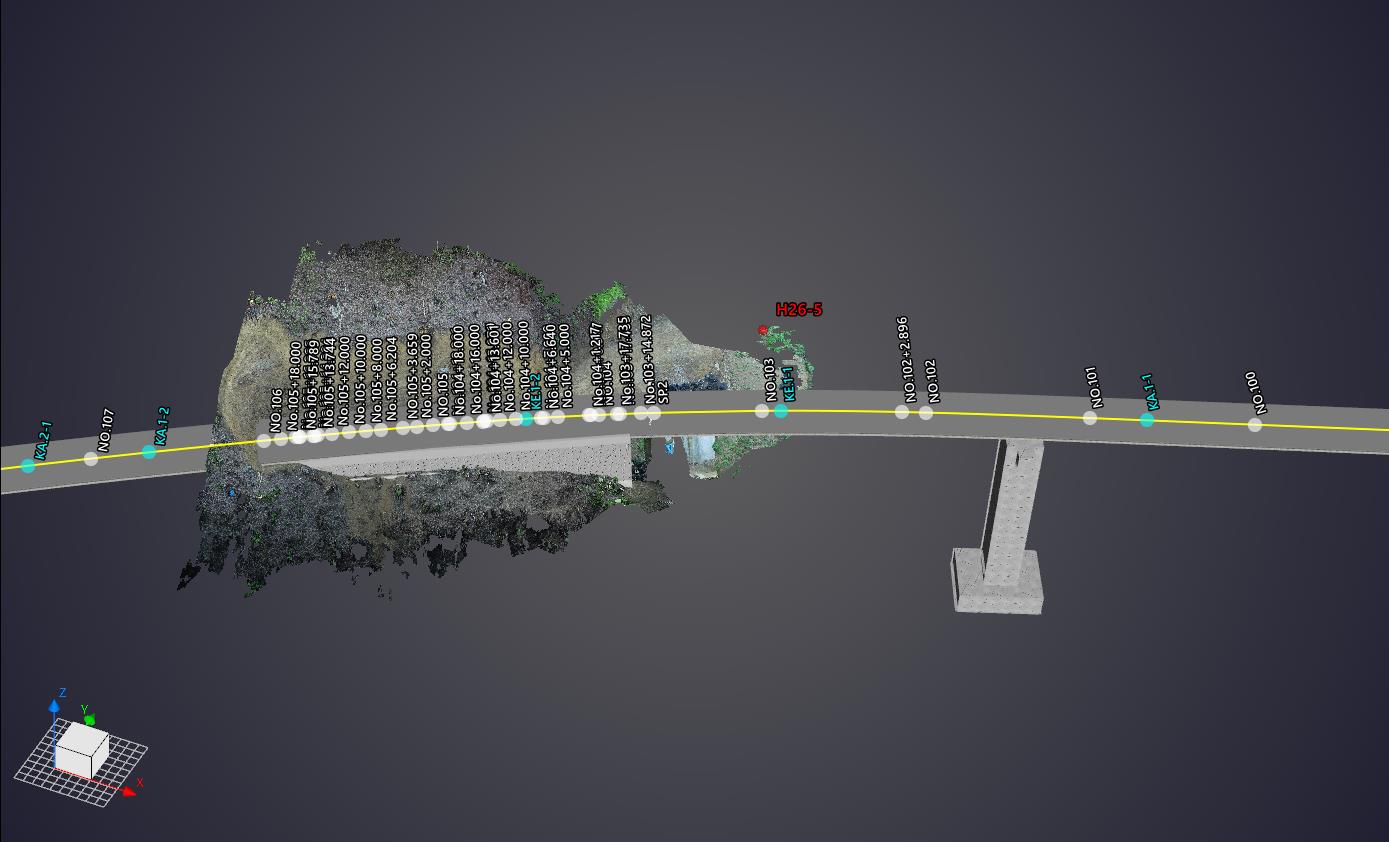

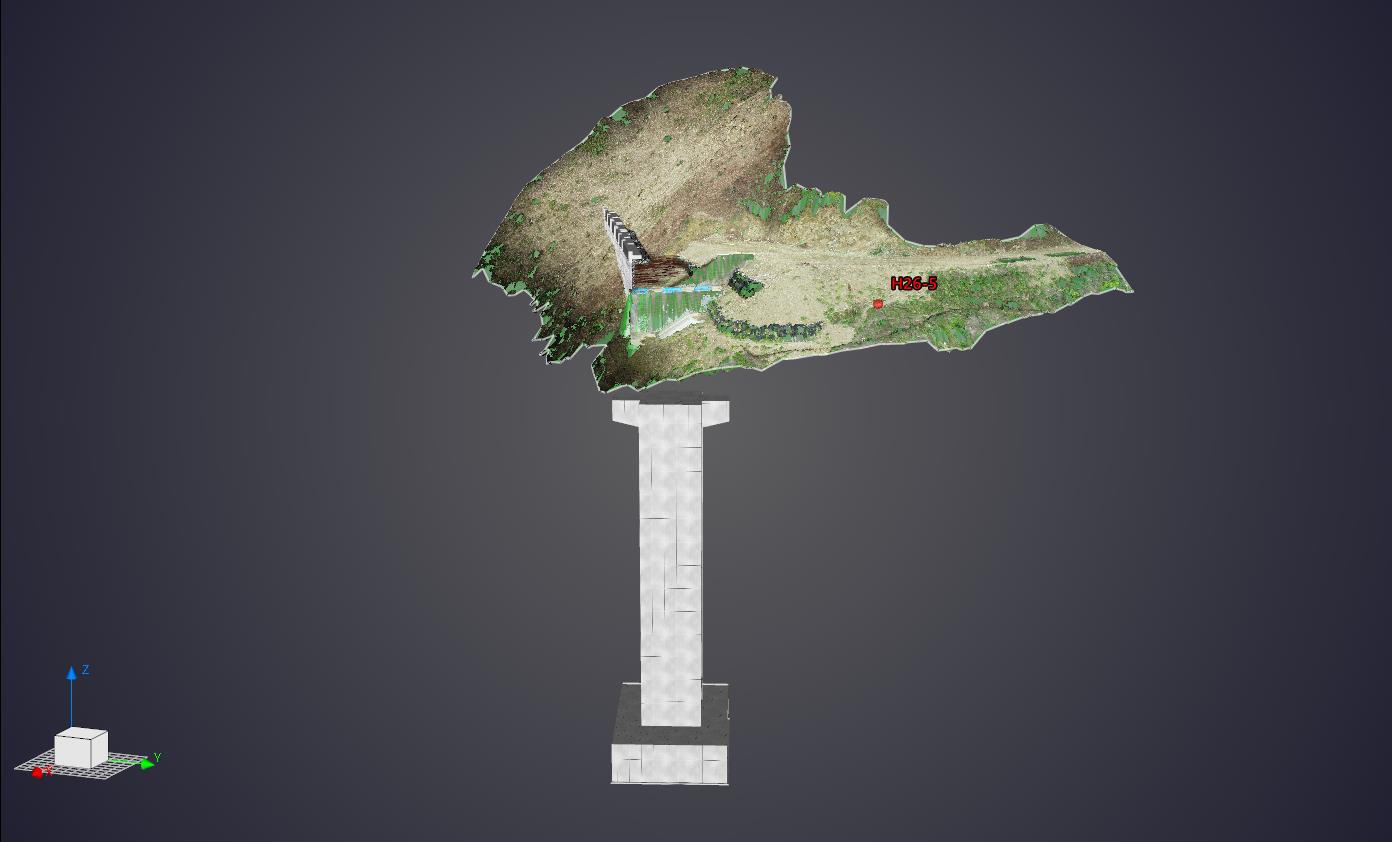

3次元測量点群データ+3D構造物

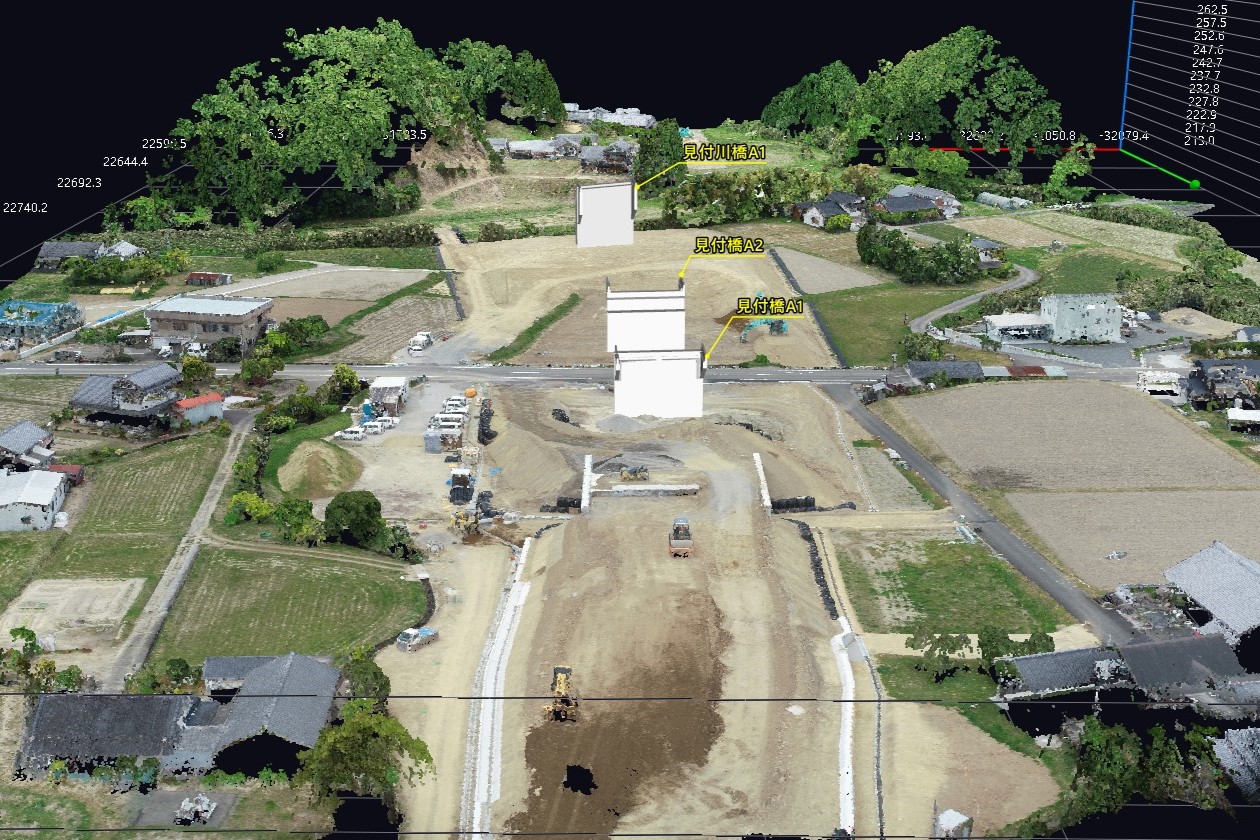

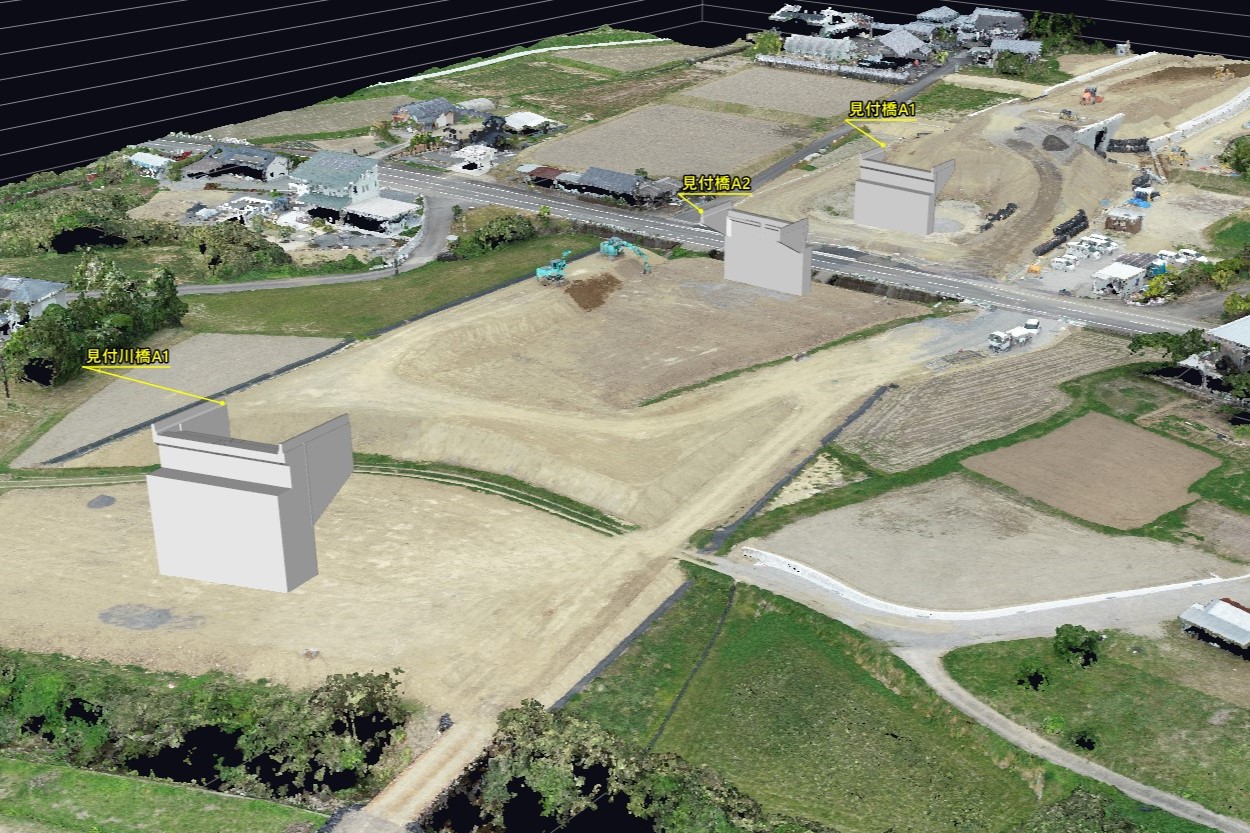

【令和2-3年度窪川佐賀道路見付橋下部A1A2外工事】より


⓵ DJI製 Phantom4 RTKドローンを使用して、上空から施工範囲を撮影。

⓶ 撮影した写真を点群処理ソフトで三次元の点群データにおこす。

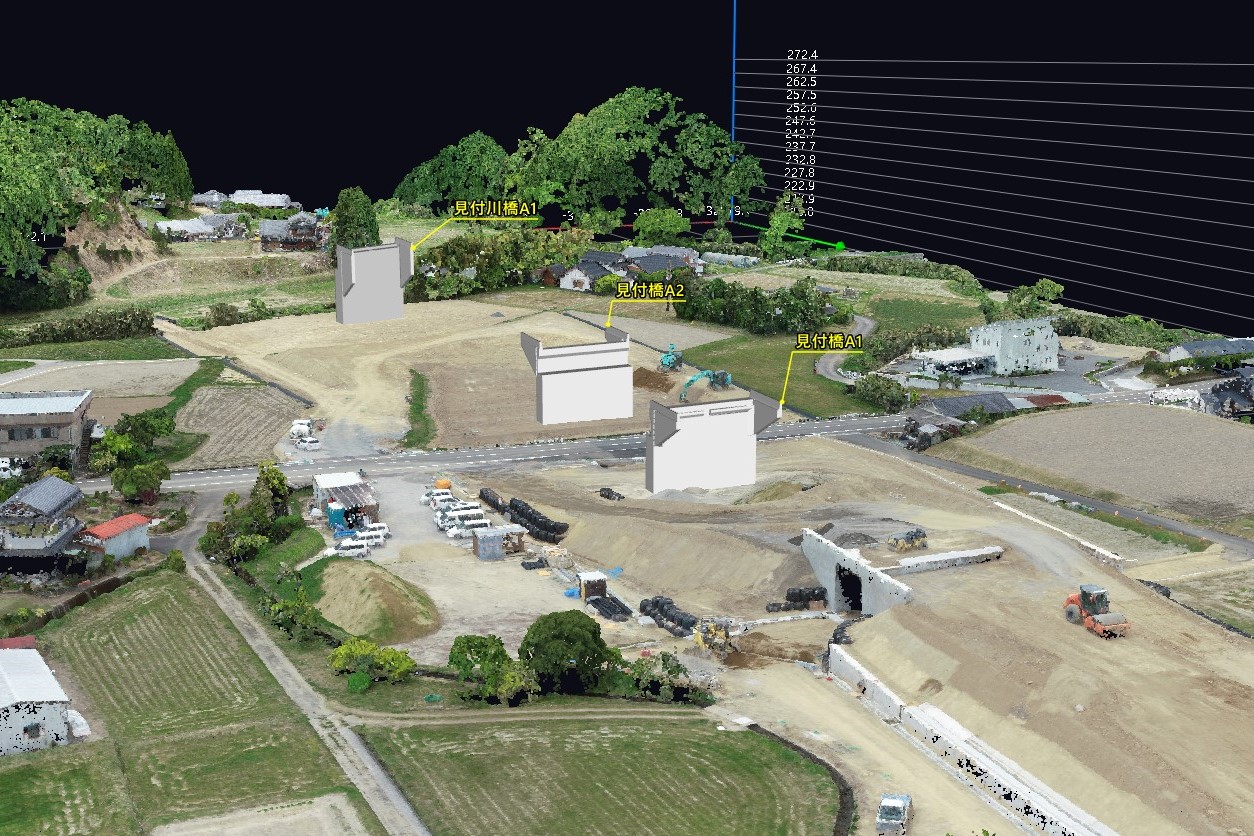

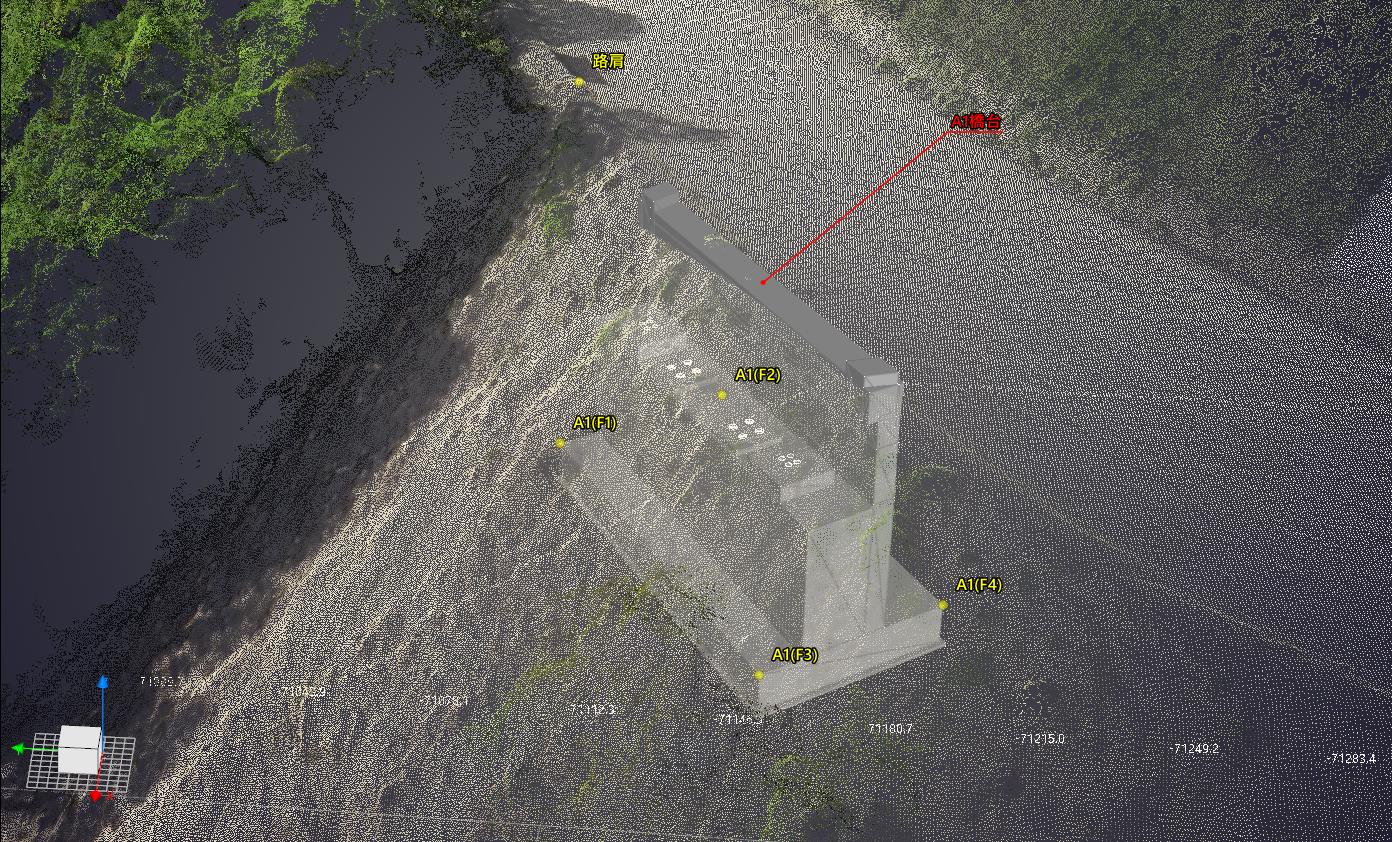

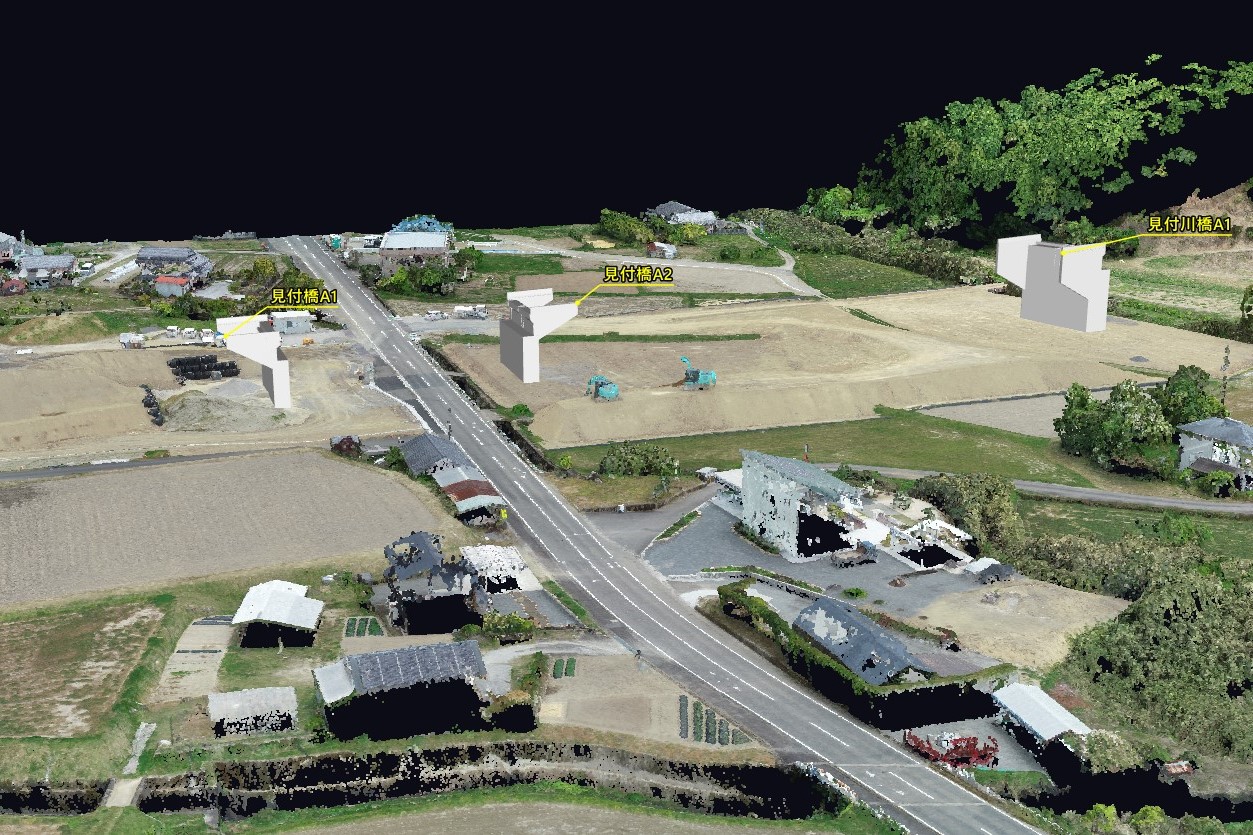

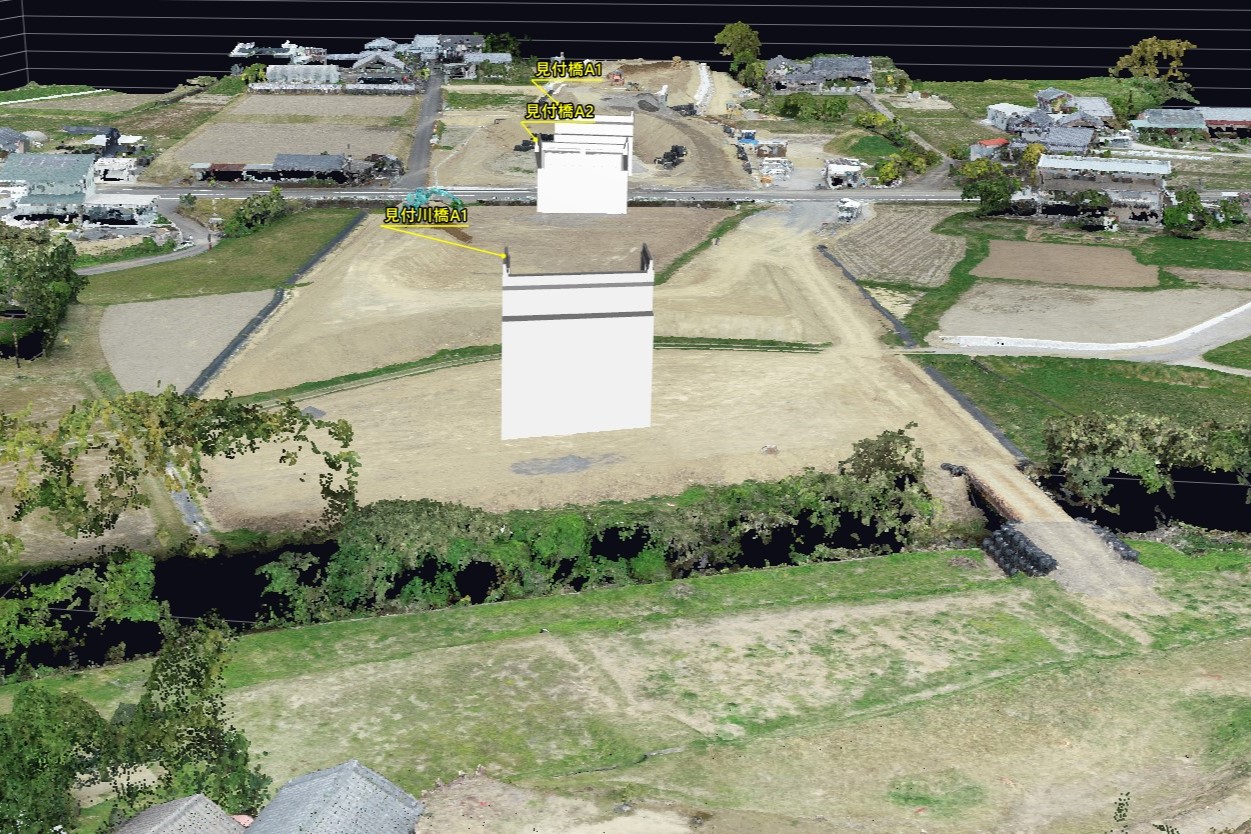

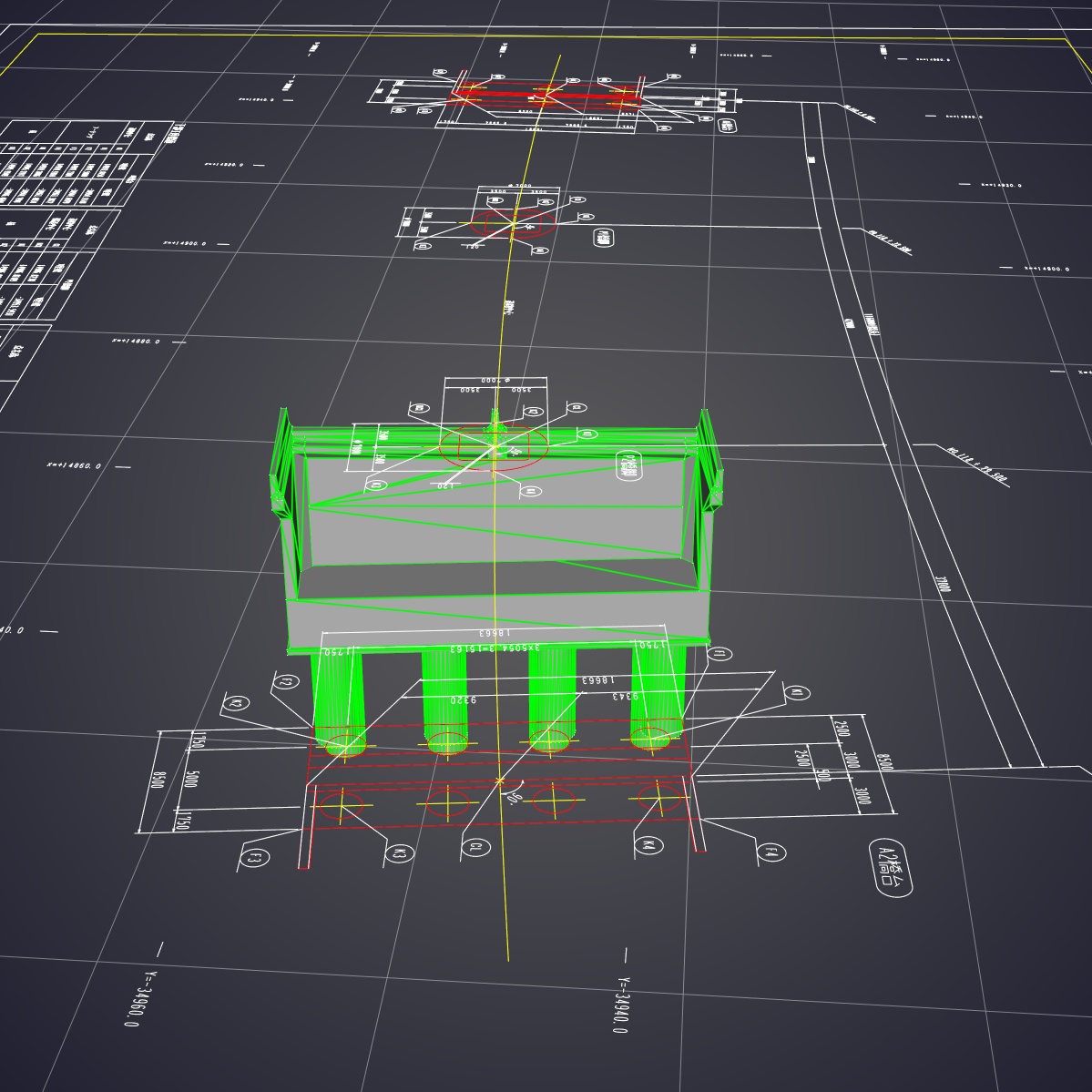

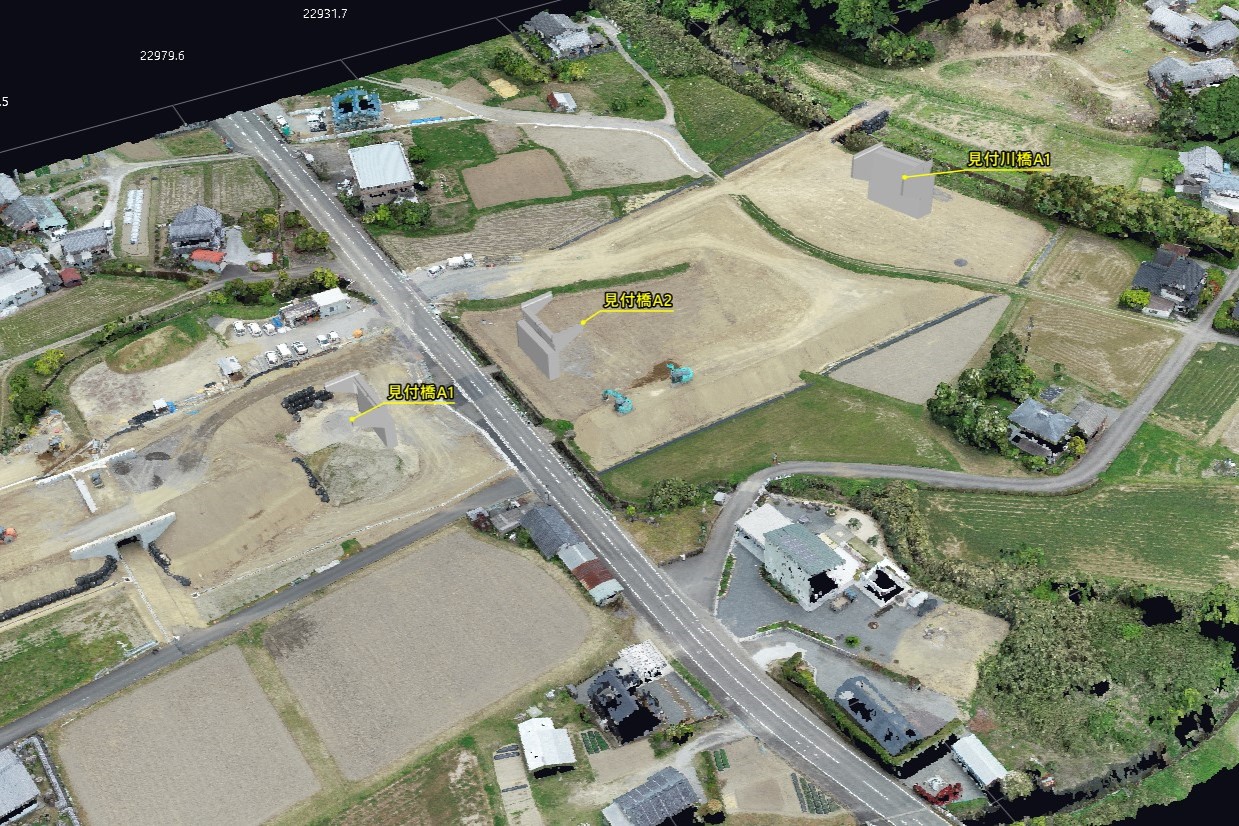

⓷ 3D測量にて取得した点群データに、発注図より作成した上部でご紹介した見付橋A1橋台・見付橋A2橋台・見付川橋A1橋台 の3D構造物モデルを配置。


※サムネイル画像クリックで拡大表示します。

※施工前に完成を想像したものです。

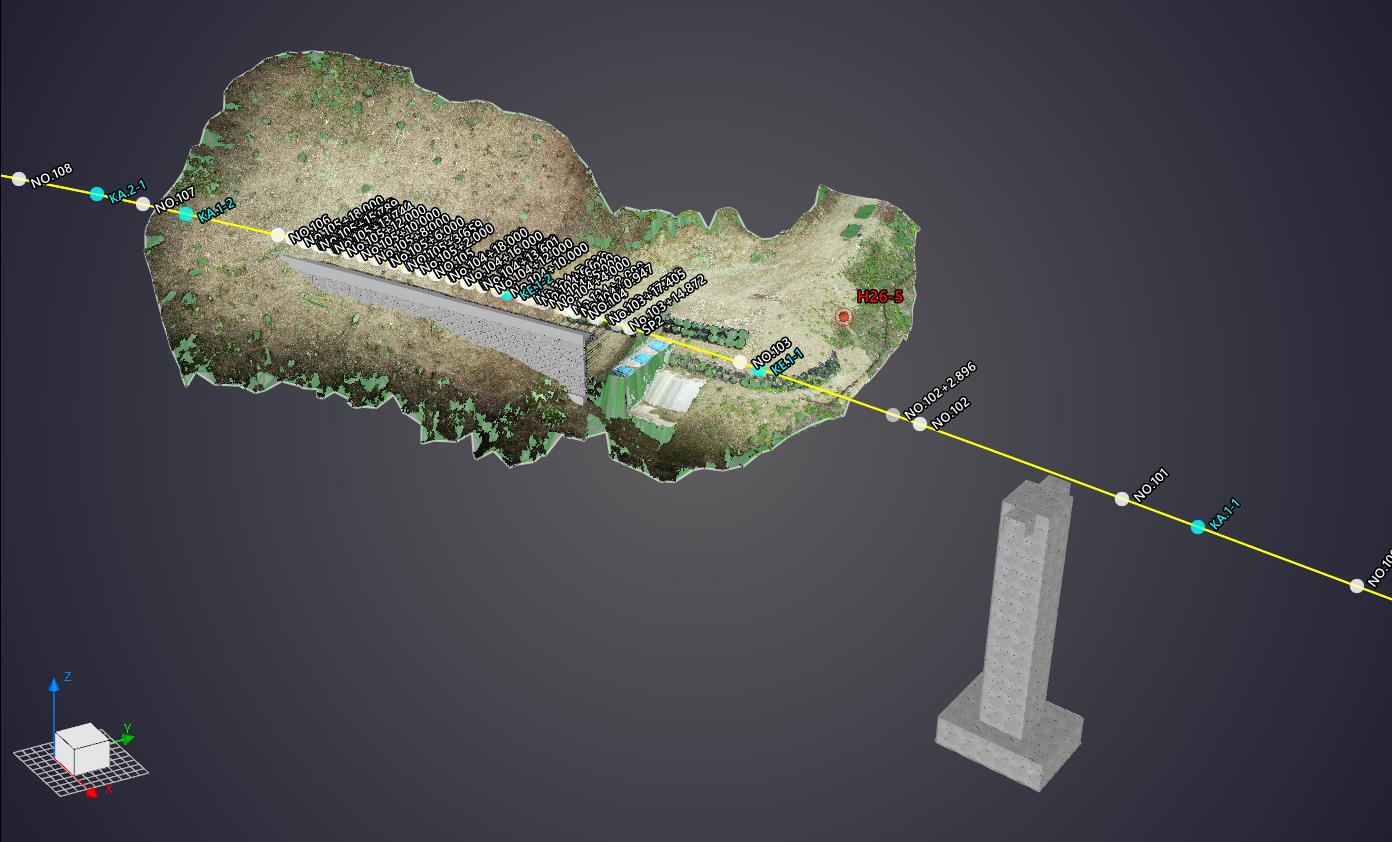

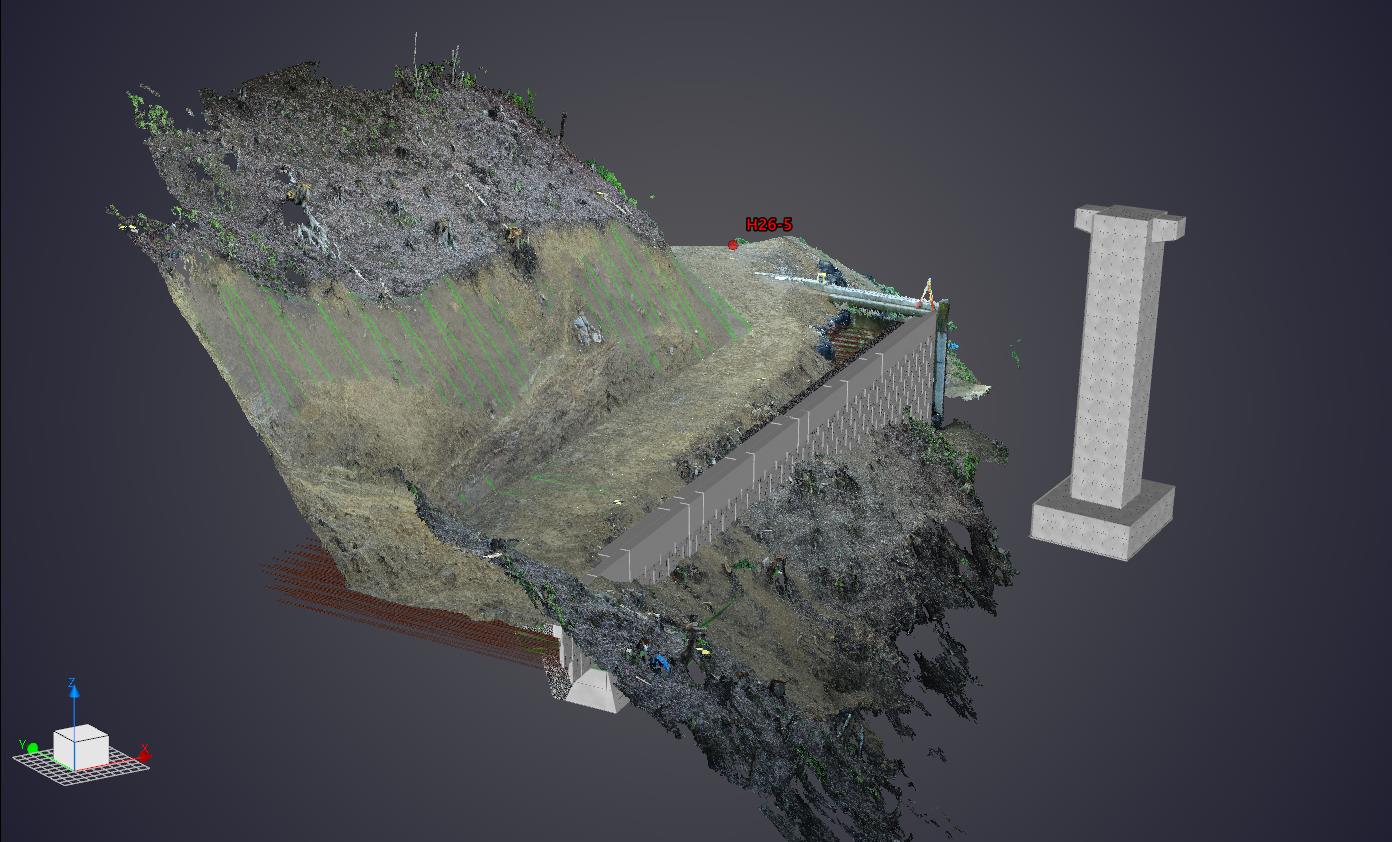

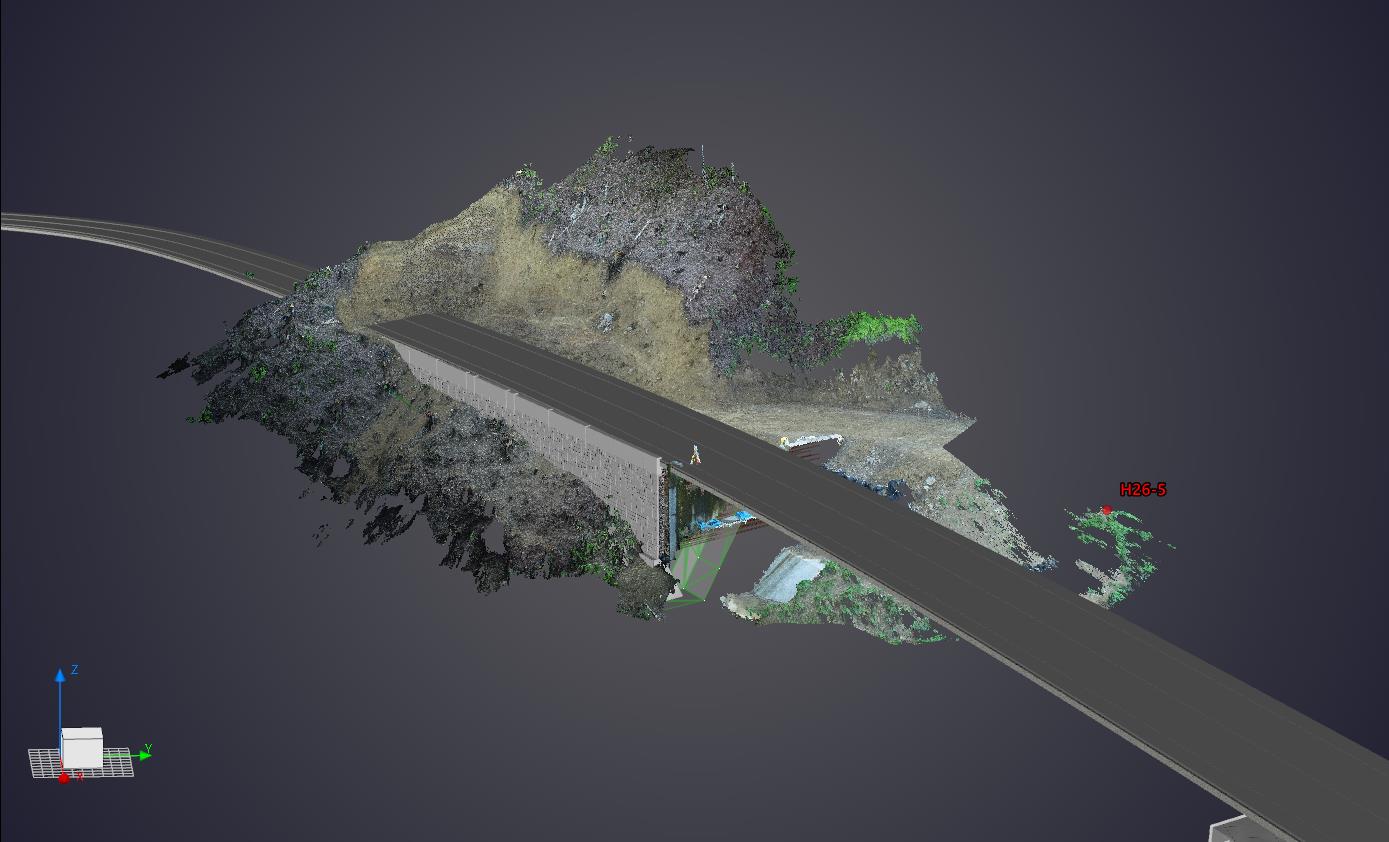

【道交地(改築)第101-019-12号 県道中村宿毛線 社会資本整備総合交付金工事】より


⓵ DJI製 Phantom4 RTKドローンを使用して、上空から施工範囲を撮影。

⓶ 撮影した写真を点群処理ソフトで三次元の点群データにおこす。

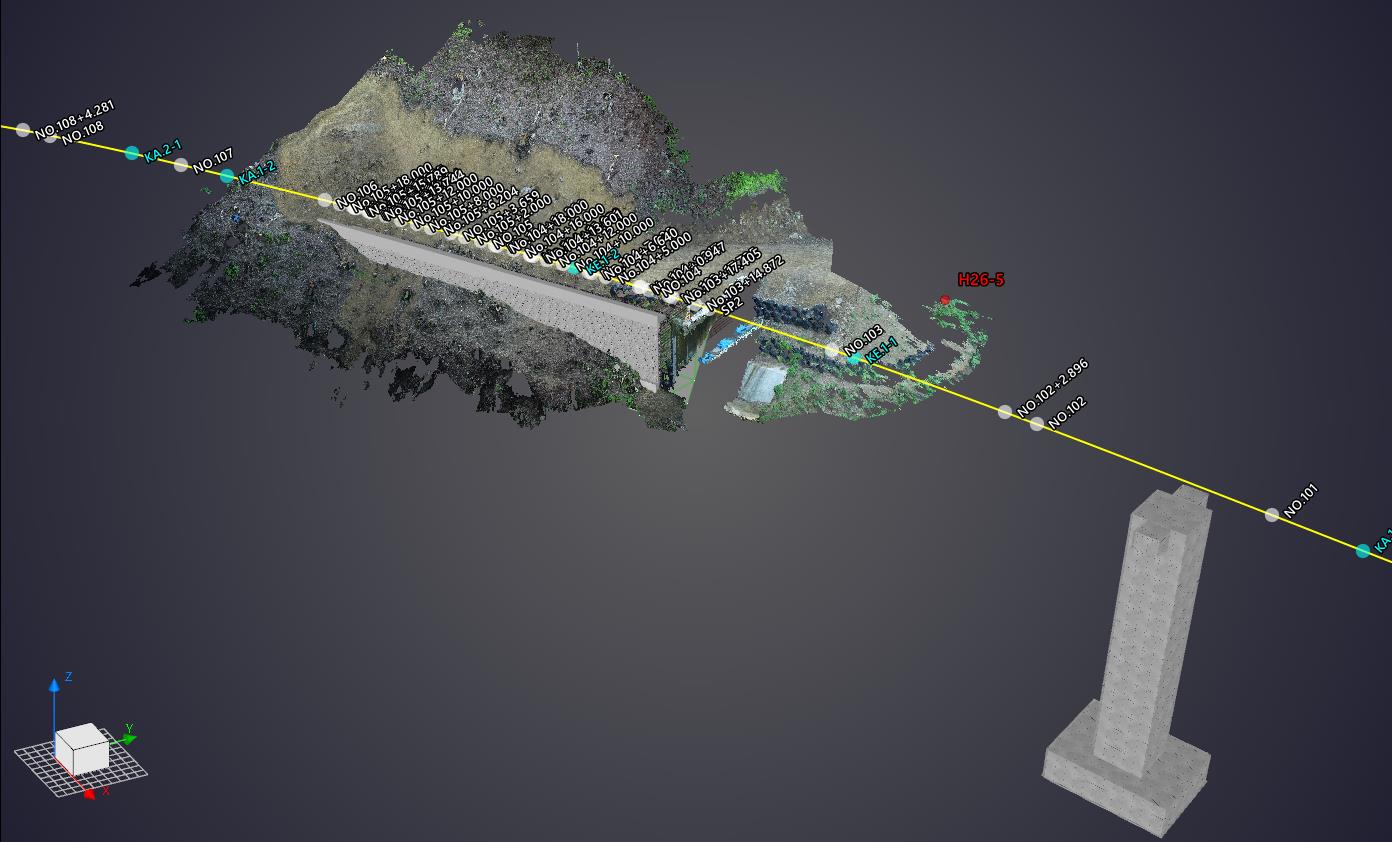

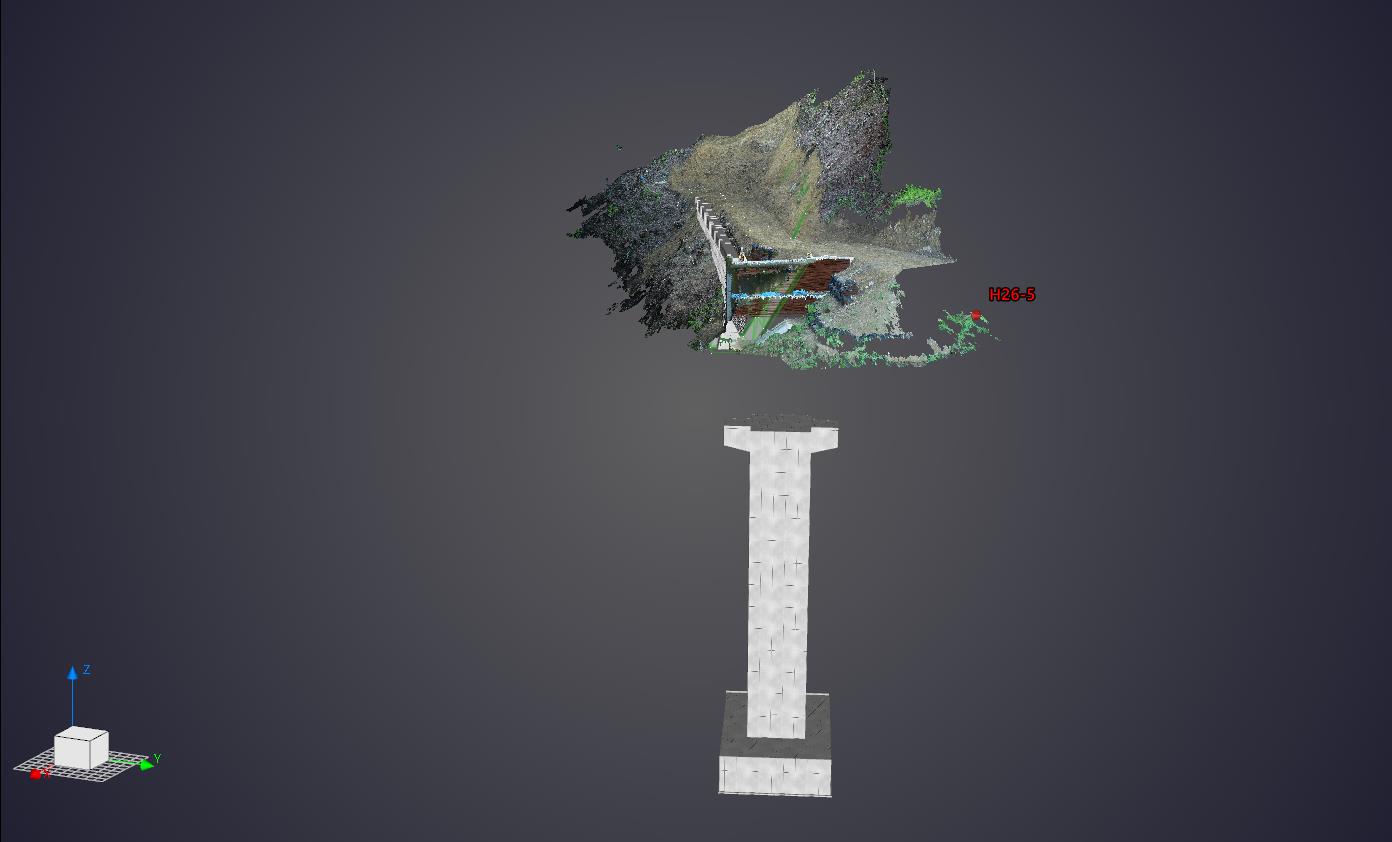

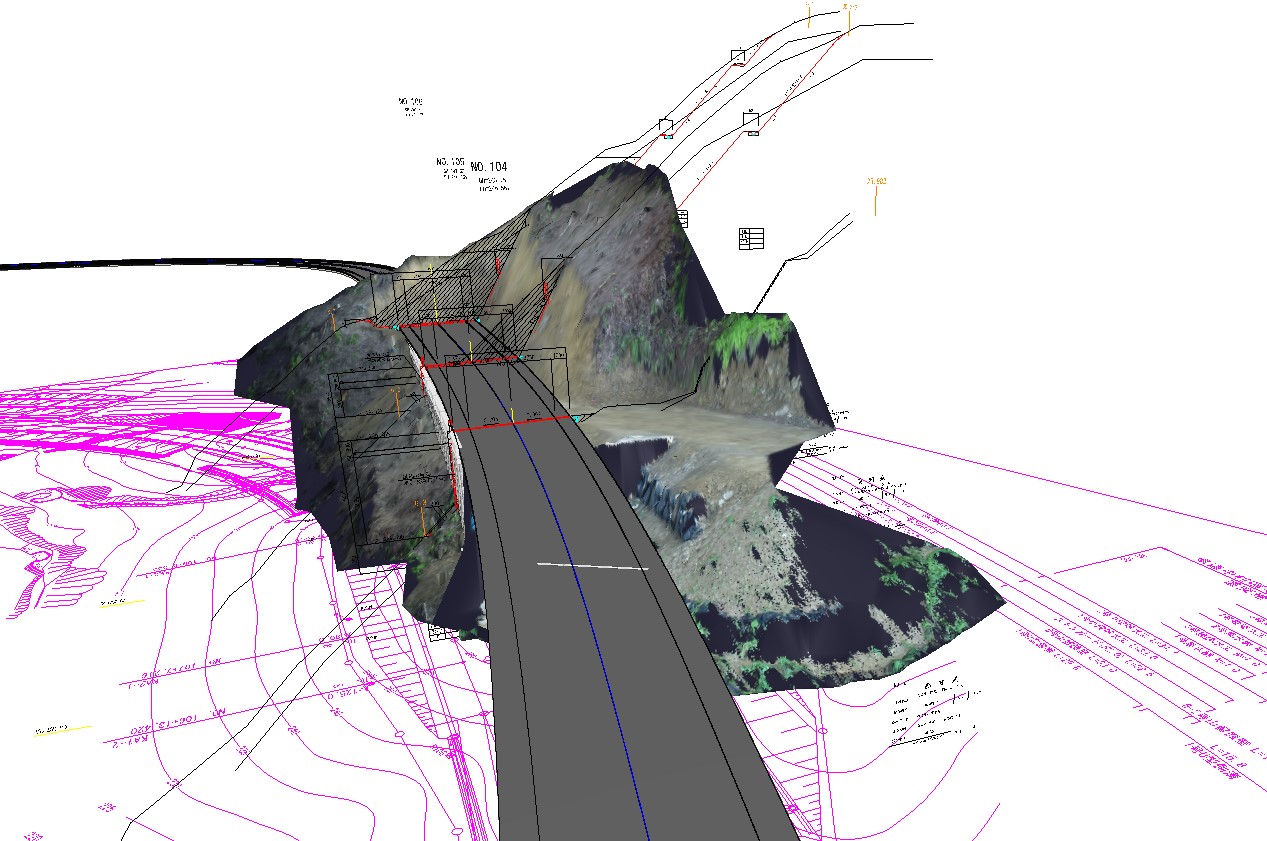

⓷ 3D測量にて取得した点群データに、発注図より作成した上部でご紹介したP1橋脚・補強土壁(アデムウォール)の3D構造物モデルを配置。

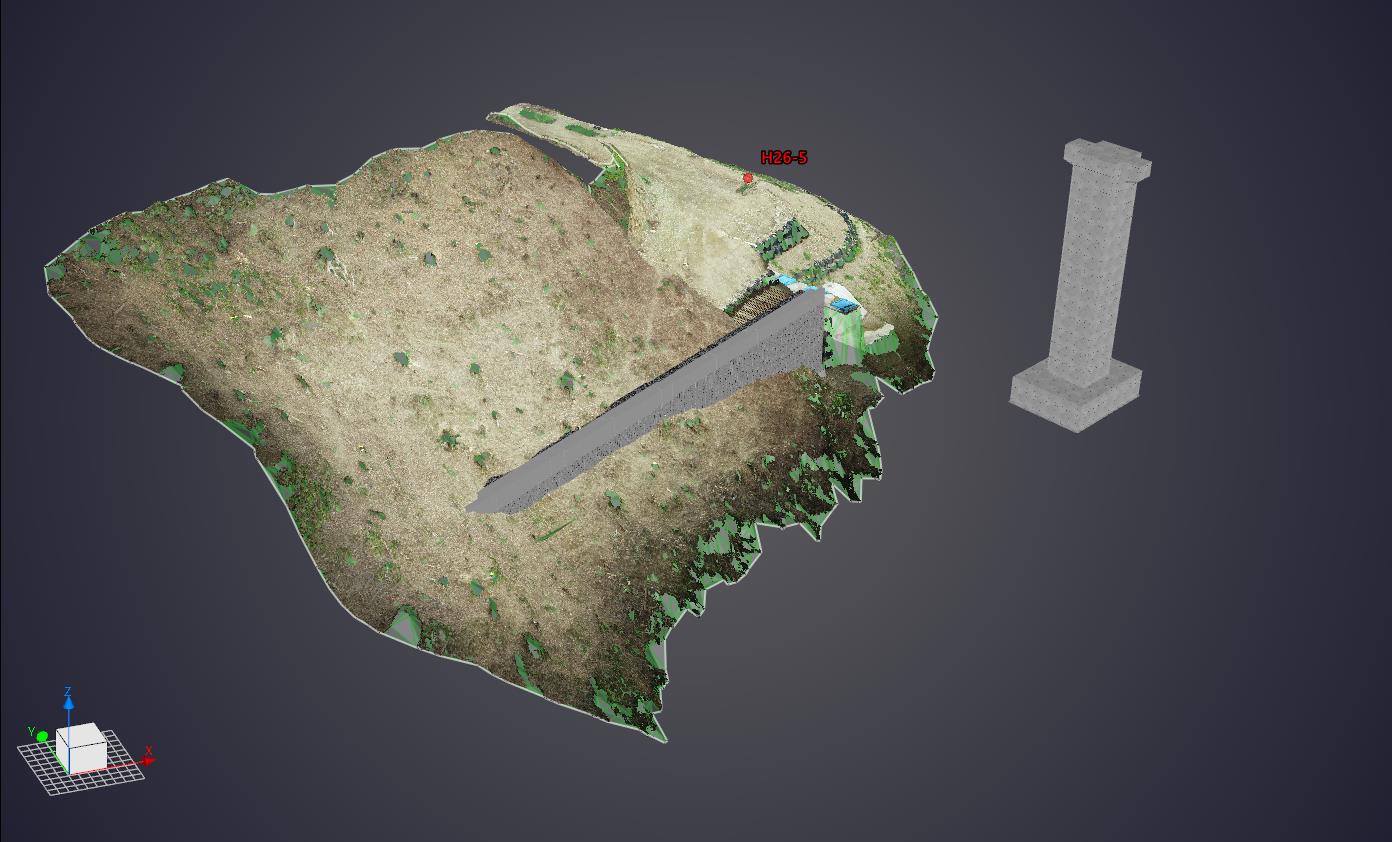

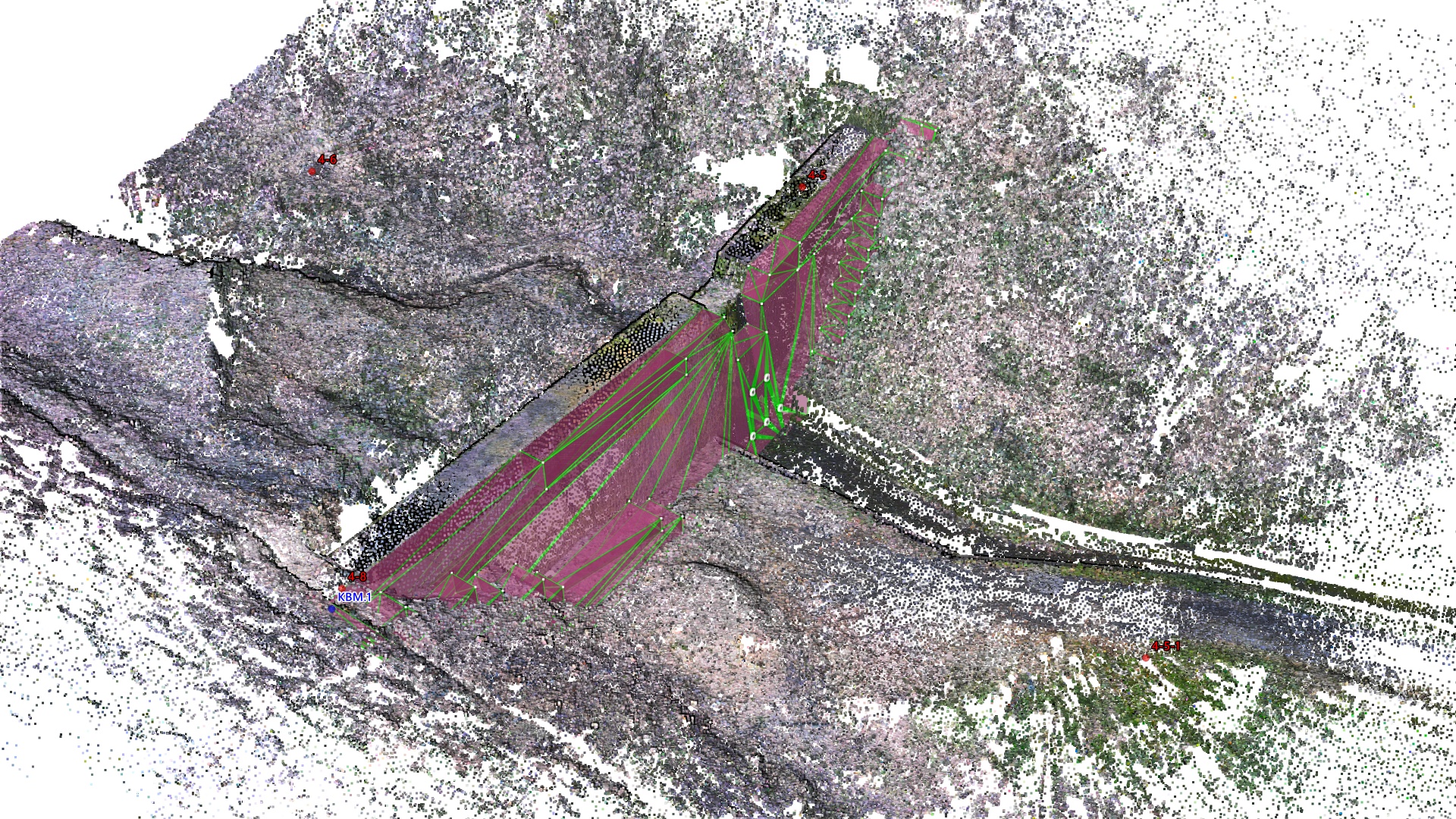

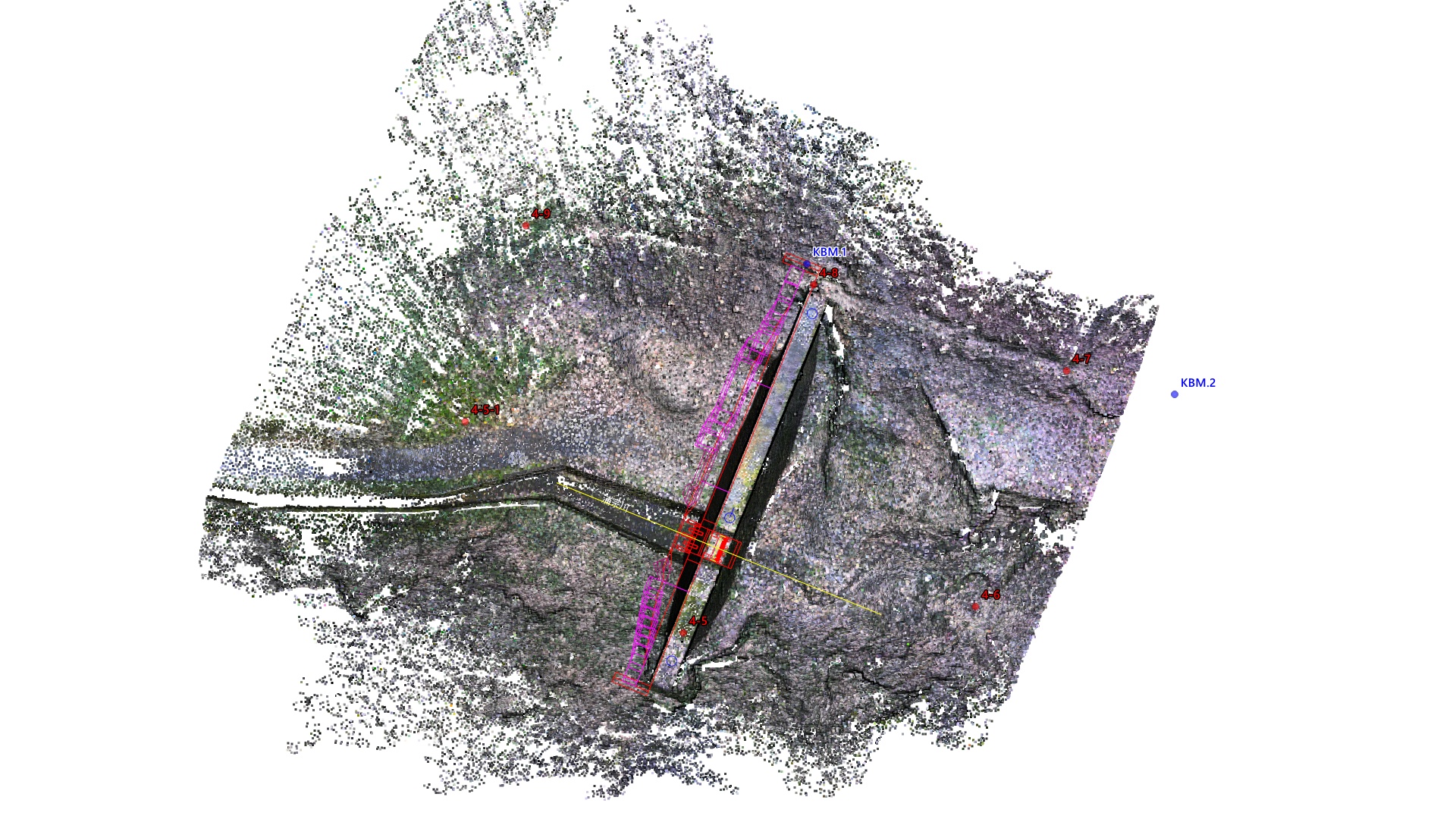

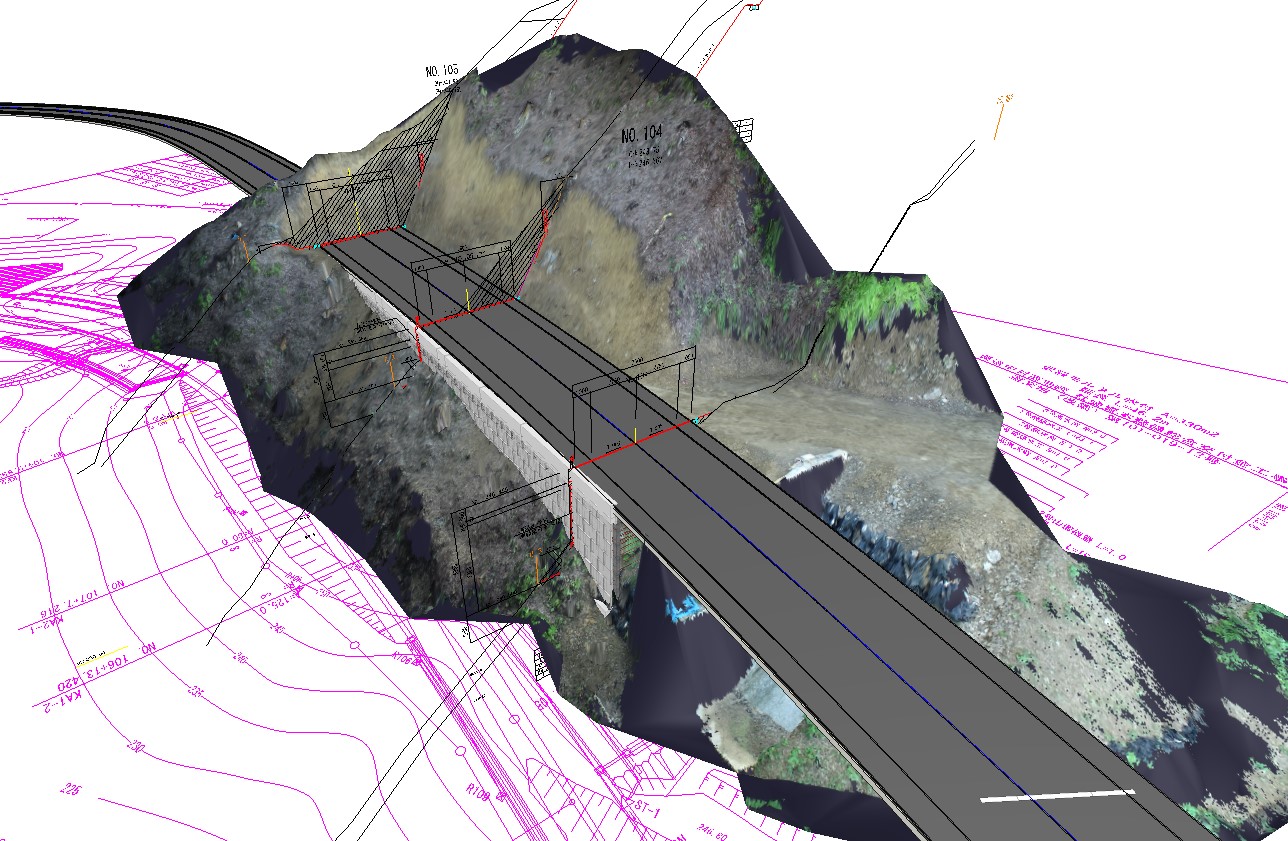

3次元起工測量 現況地形点群データ【 掘削前 】

※サムネイル画像クリックで拡大表示します。

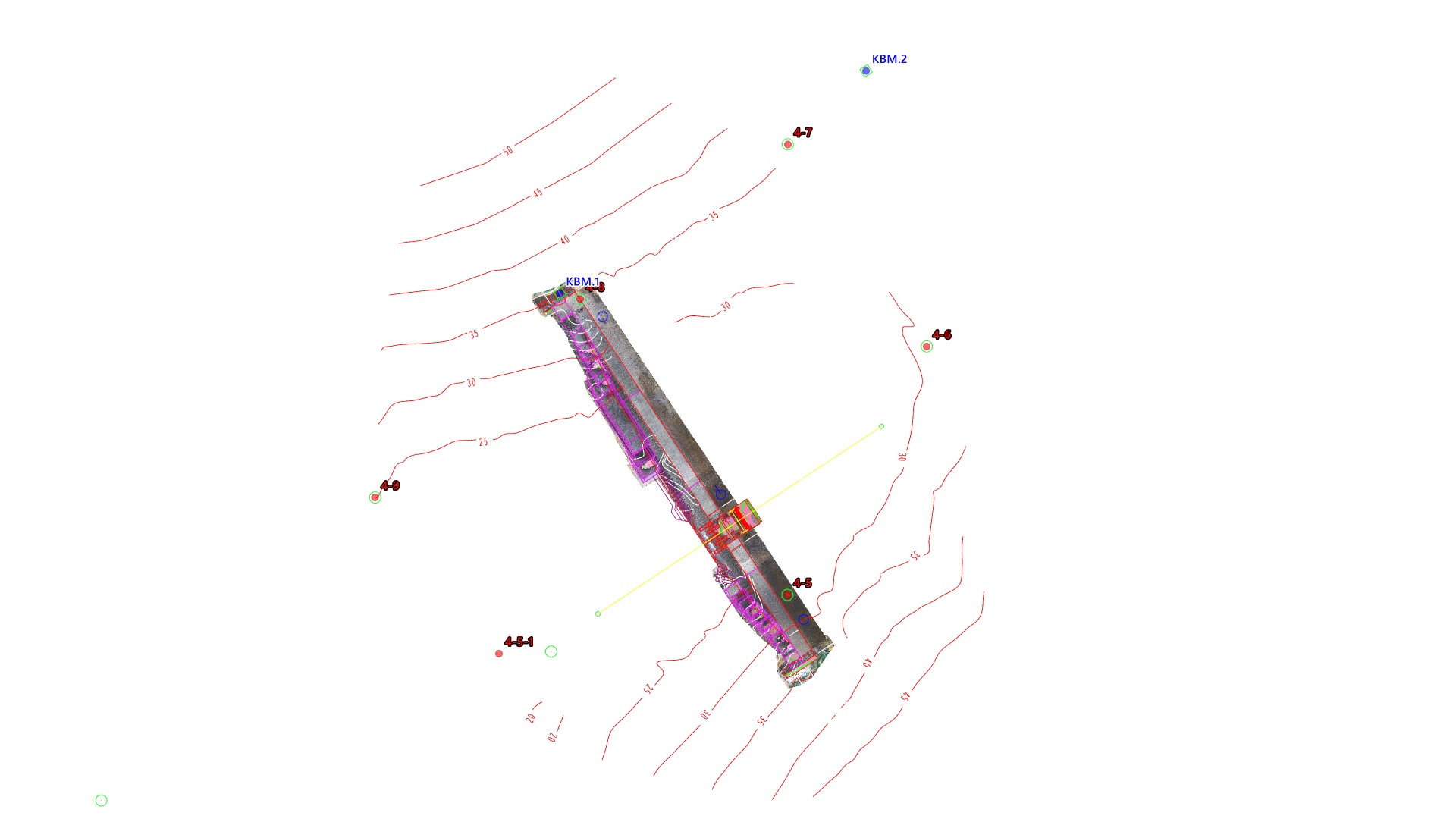

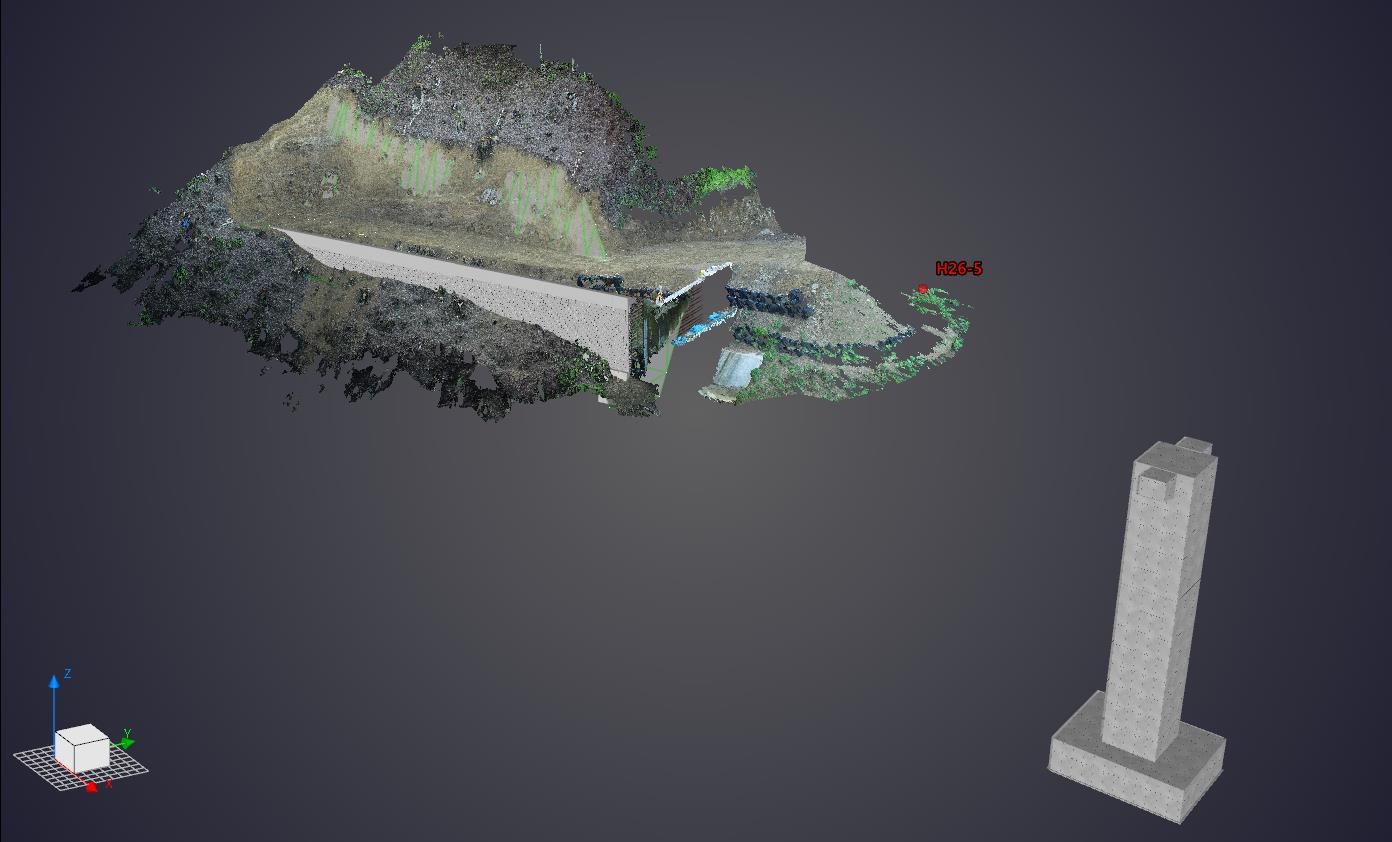

3次元設計データ・3次元出来形測量点群データ【 掘削後 】

※サムネイル画像クリックで拡大表示します。

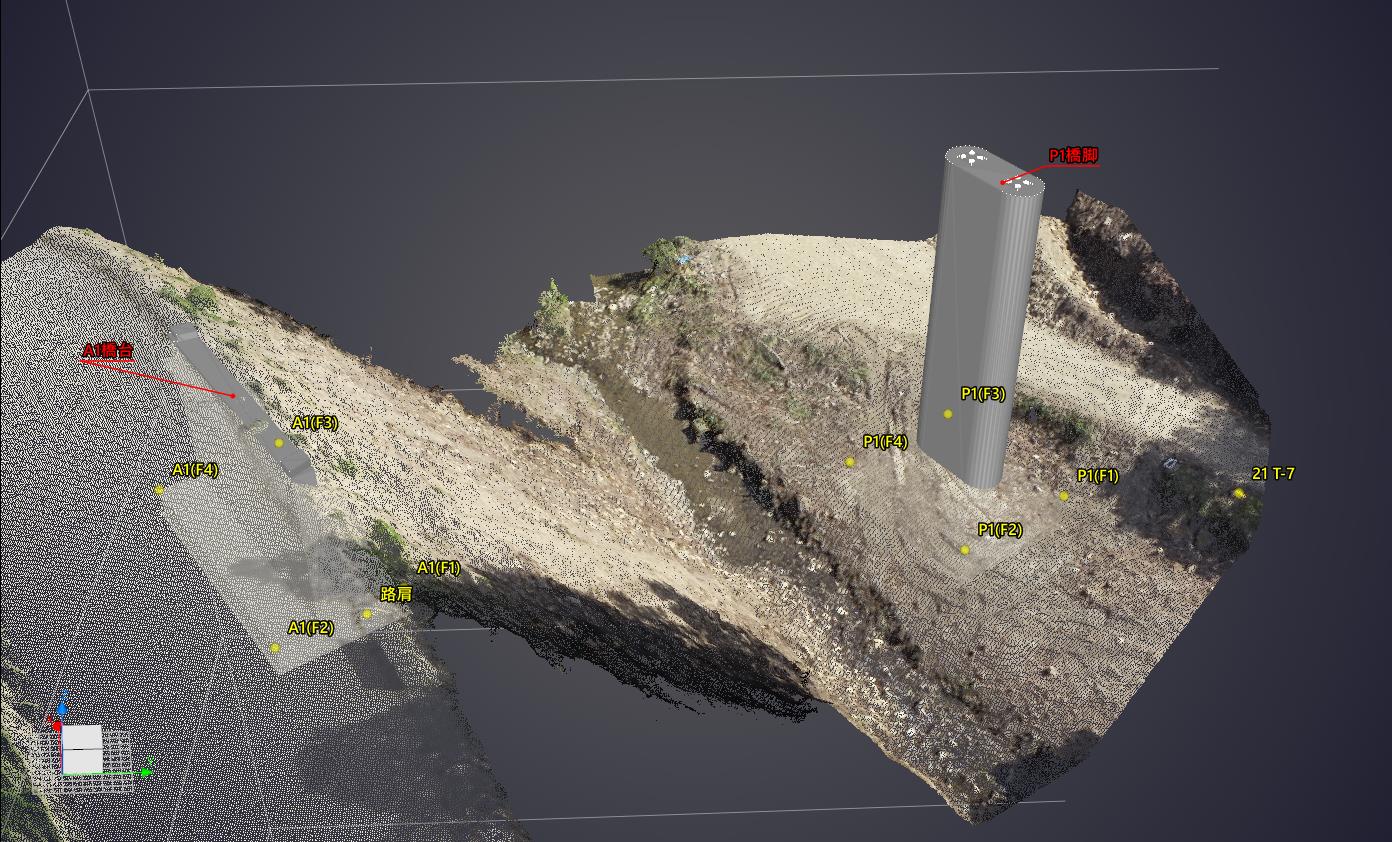

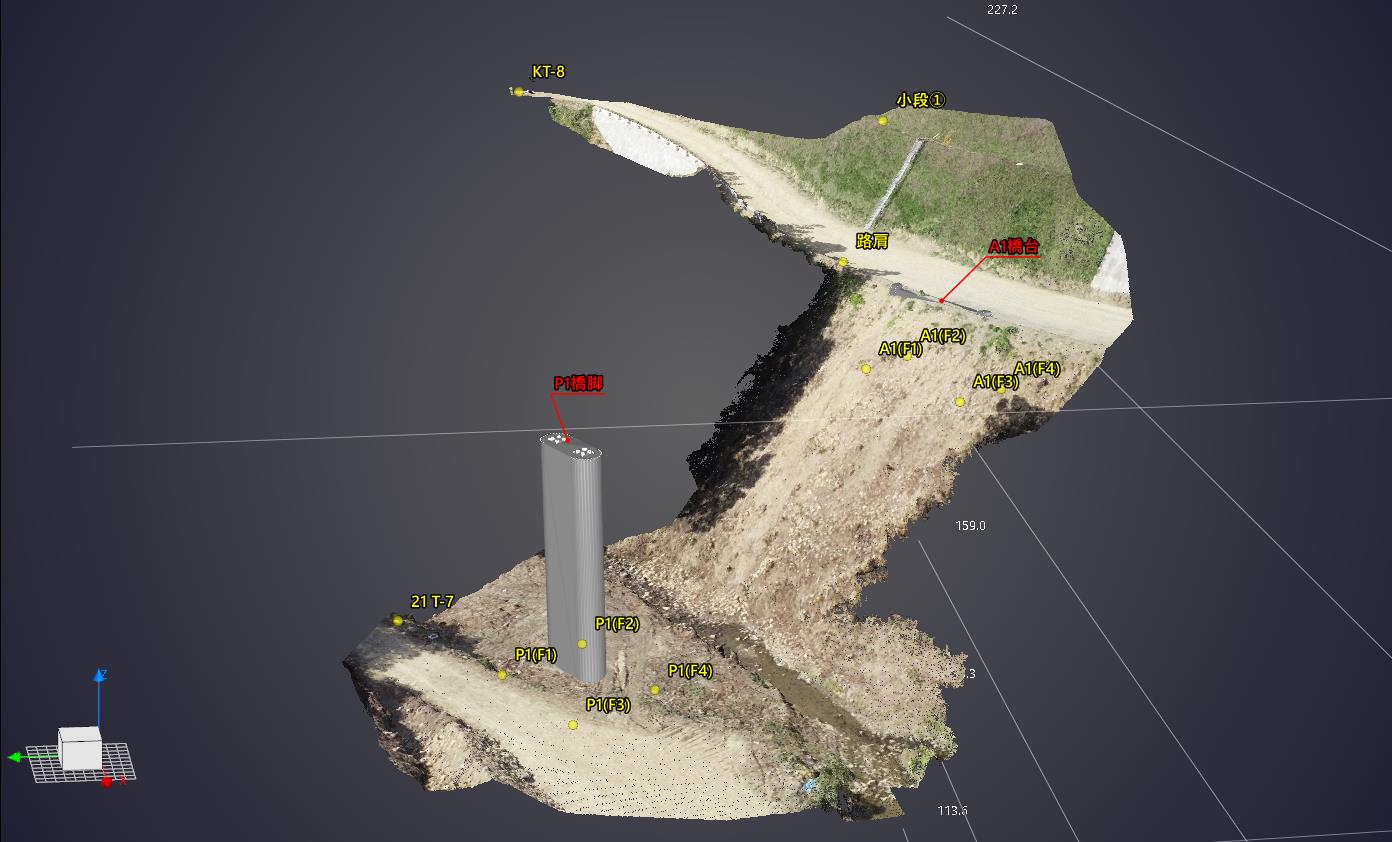

【春遠ダム第1-15号 春遠ダム(春遠第1ダム)付替道路橋梁下部工工事】より


⓵ DJI製 Phantom4 RTKドローンを使用して、上空から施工範囲を撮影。

⓶ 撮影した写真を点群処理ソフトで三次元の点群データにおこす。

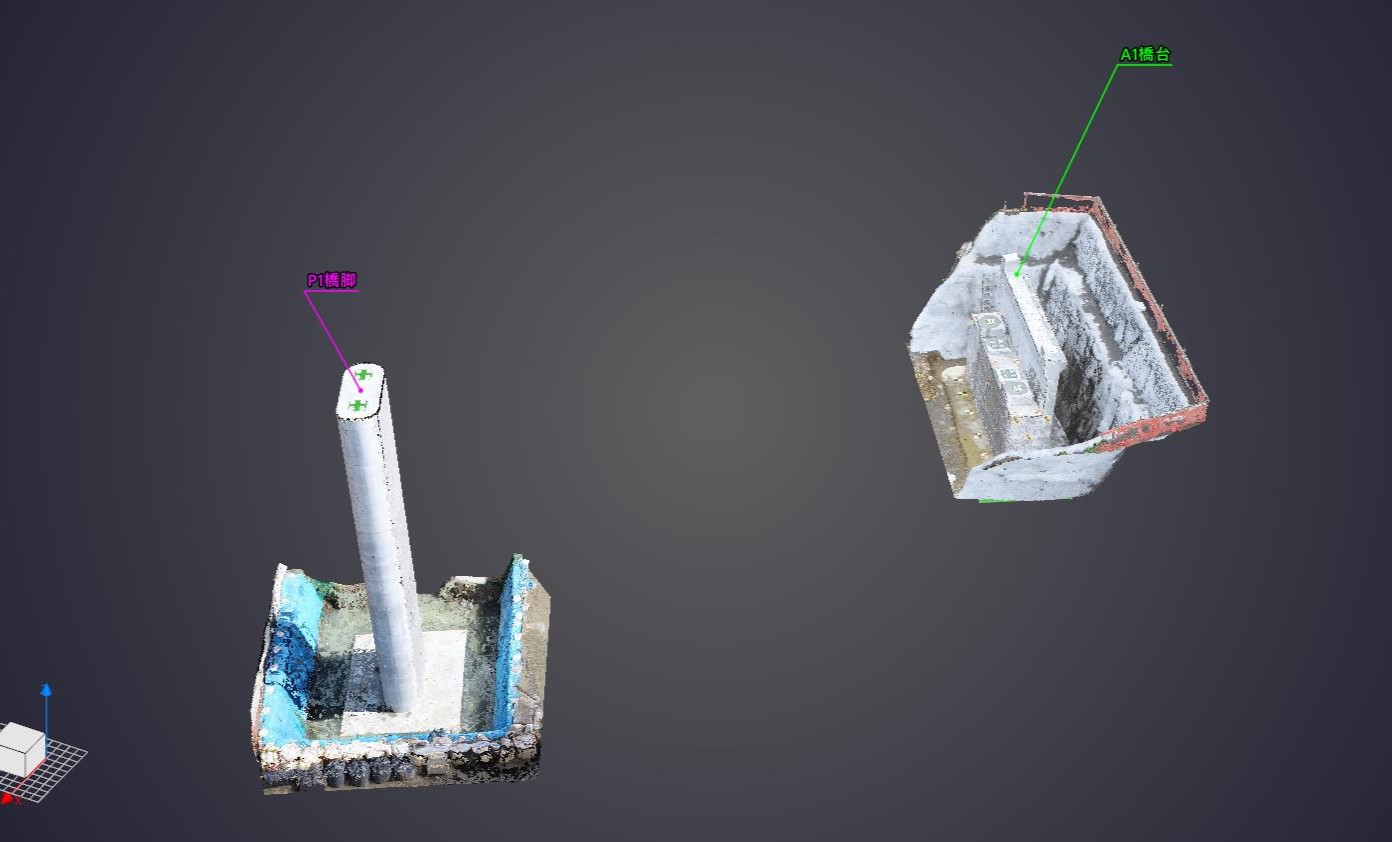

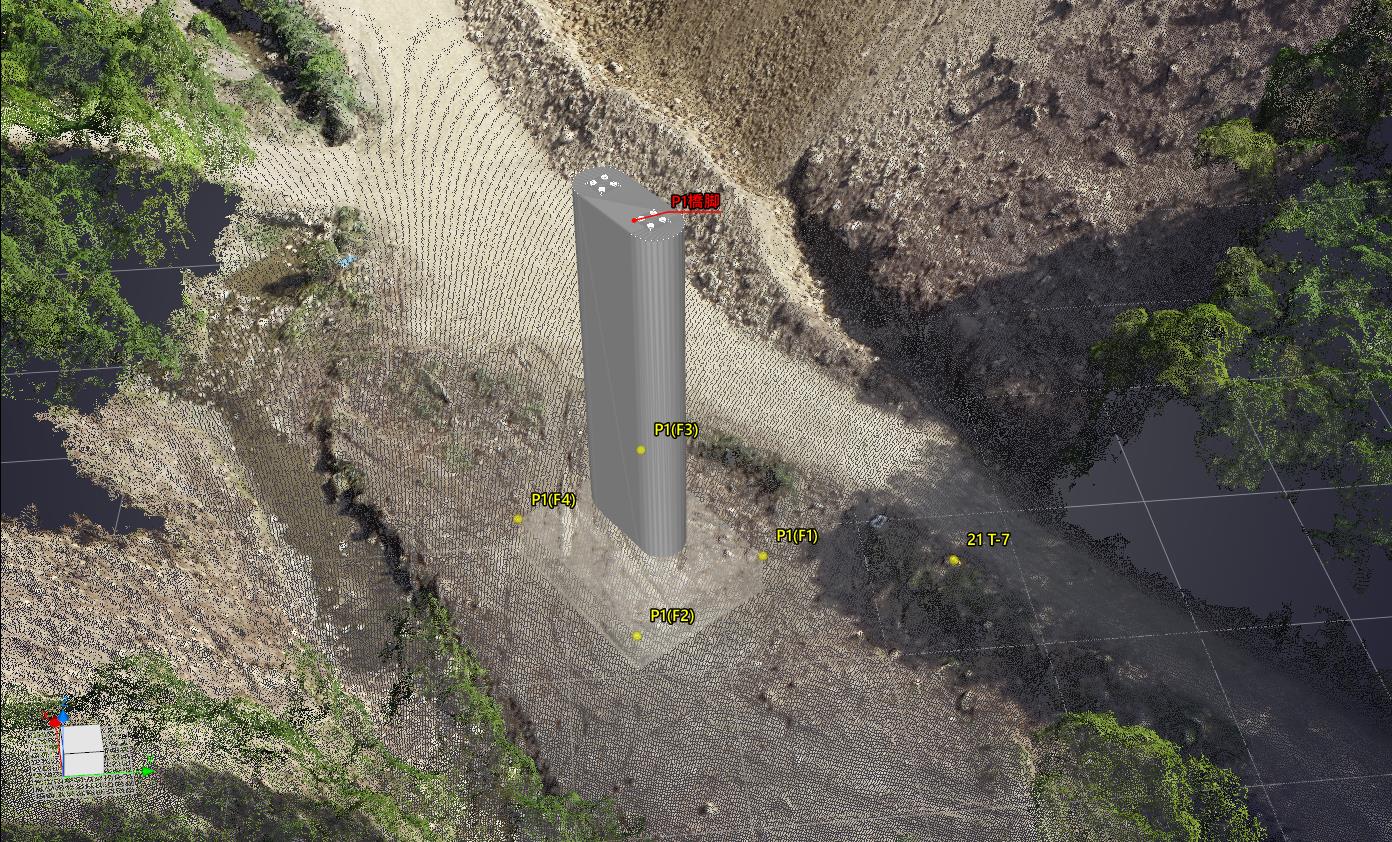

⓷ 3D測量にて取得した点群データに、発注図より作成した上部でご紹介したA1橋台・P1橋脚の3D構造物モデルを配置。

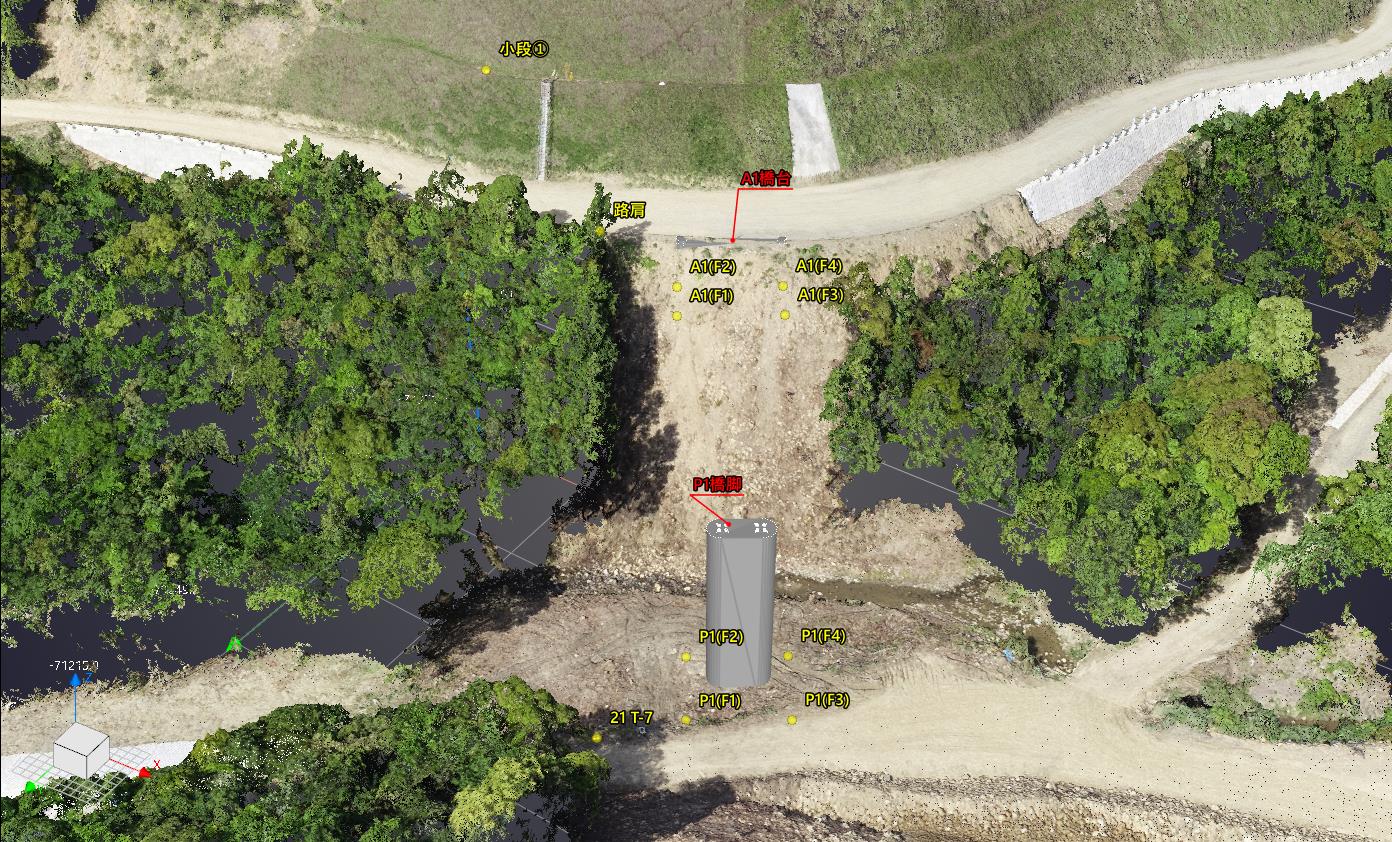

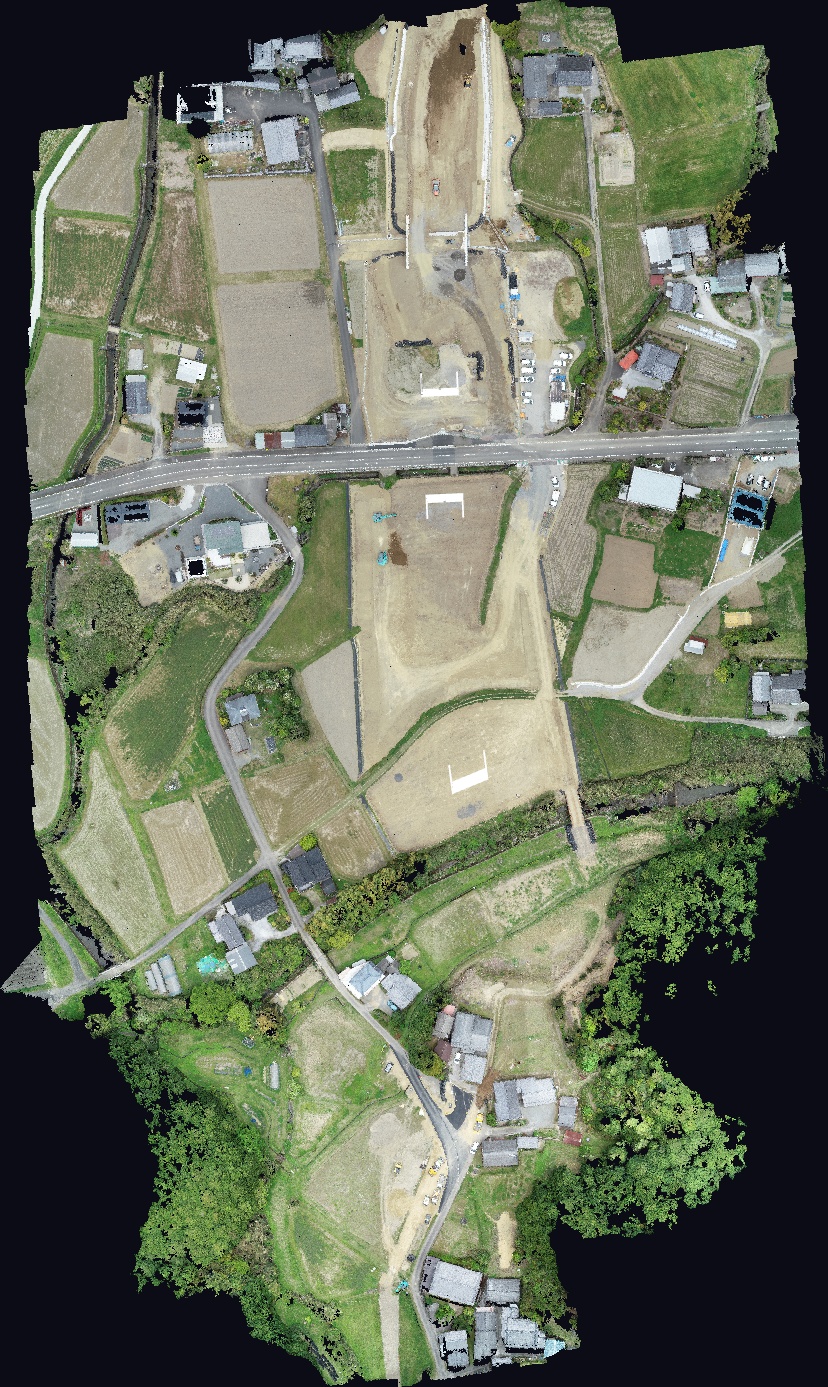

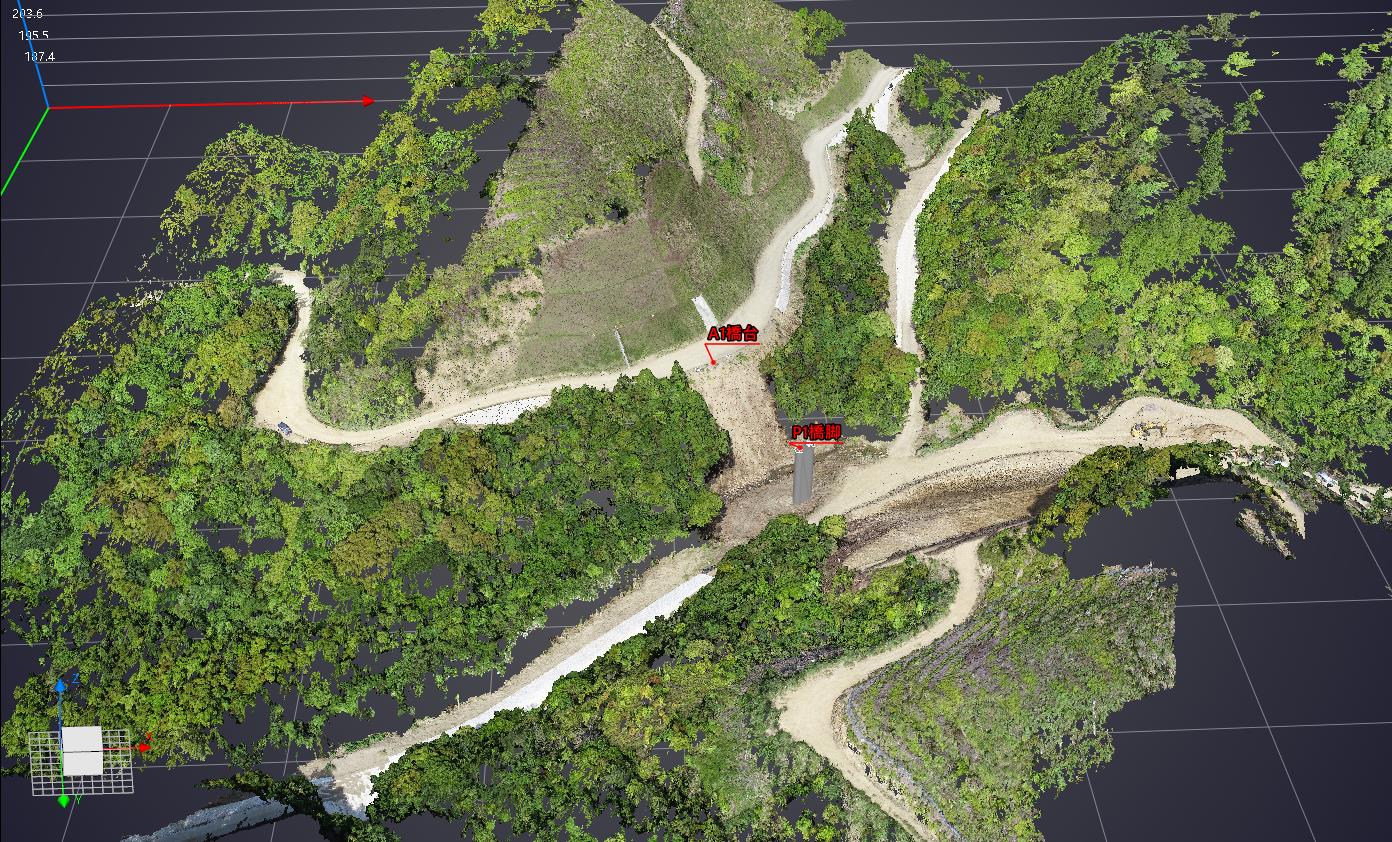

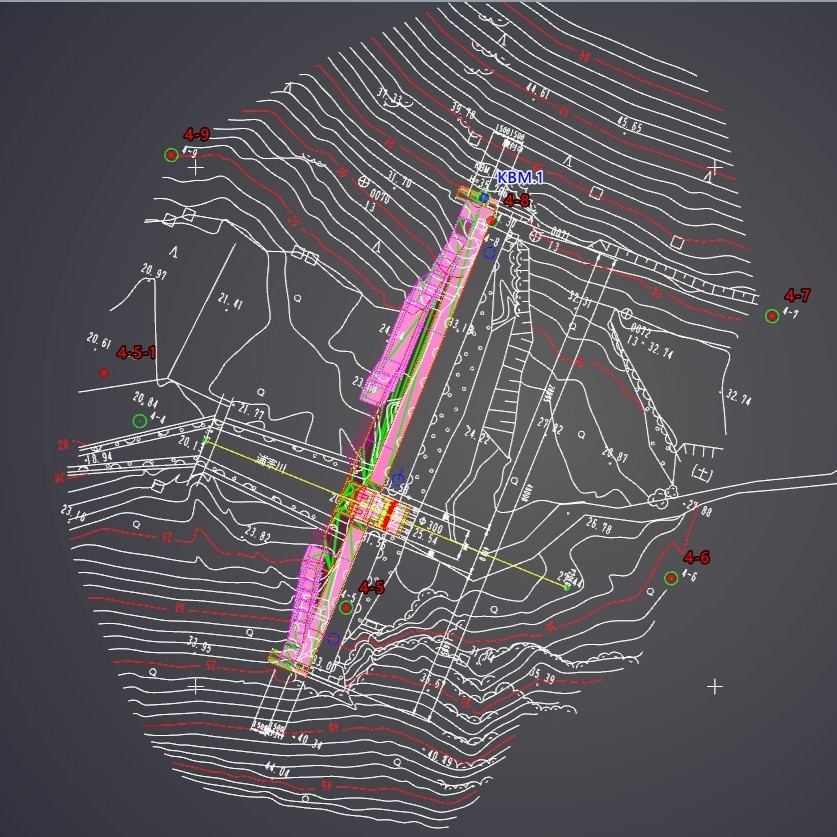

3次元起工測量 現況地形点群データ【 施工前 】

※サムネイル画像クリックで拡大表示します。


※施工前に完成を想像したものです。

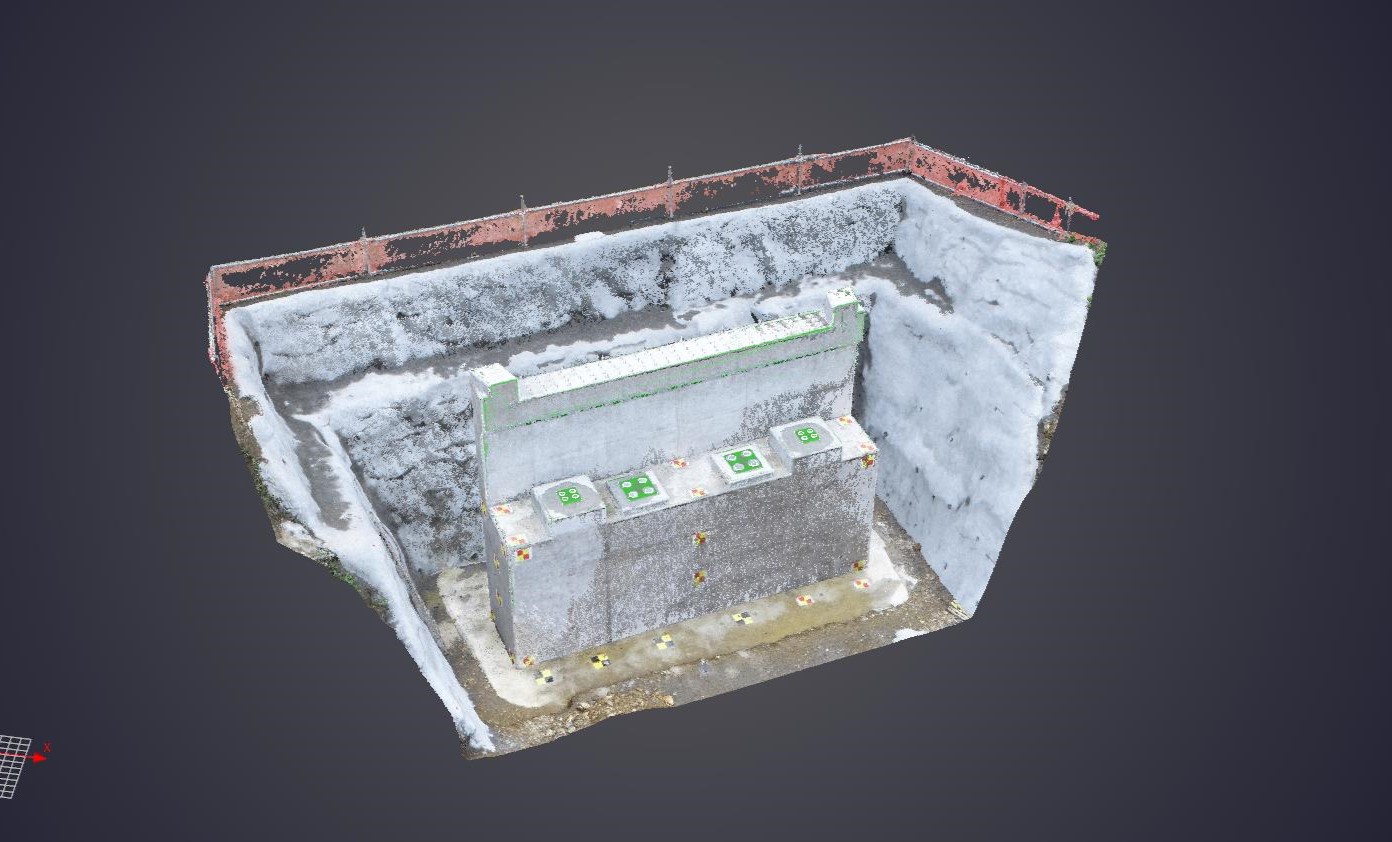

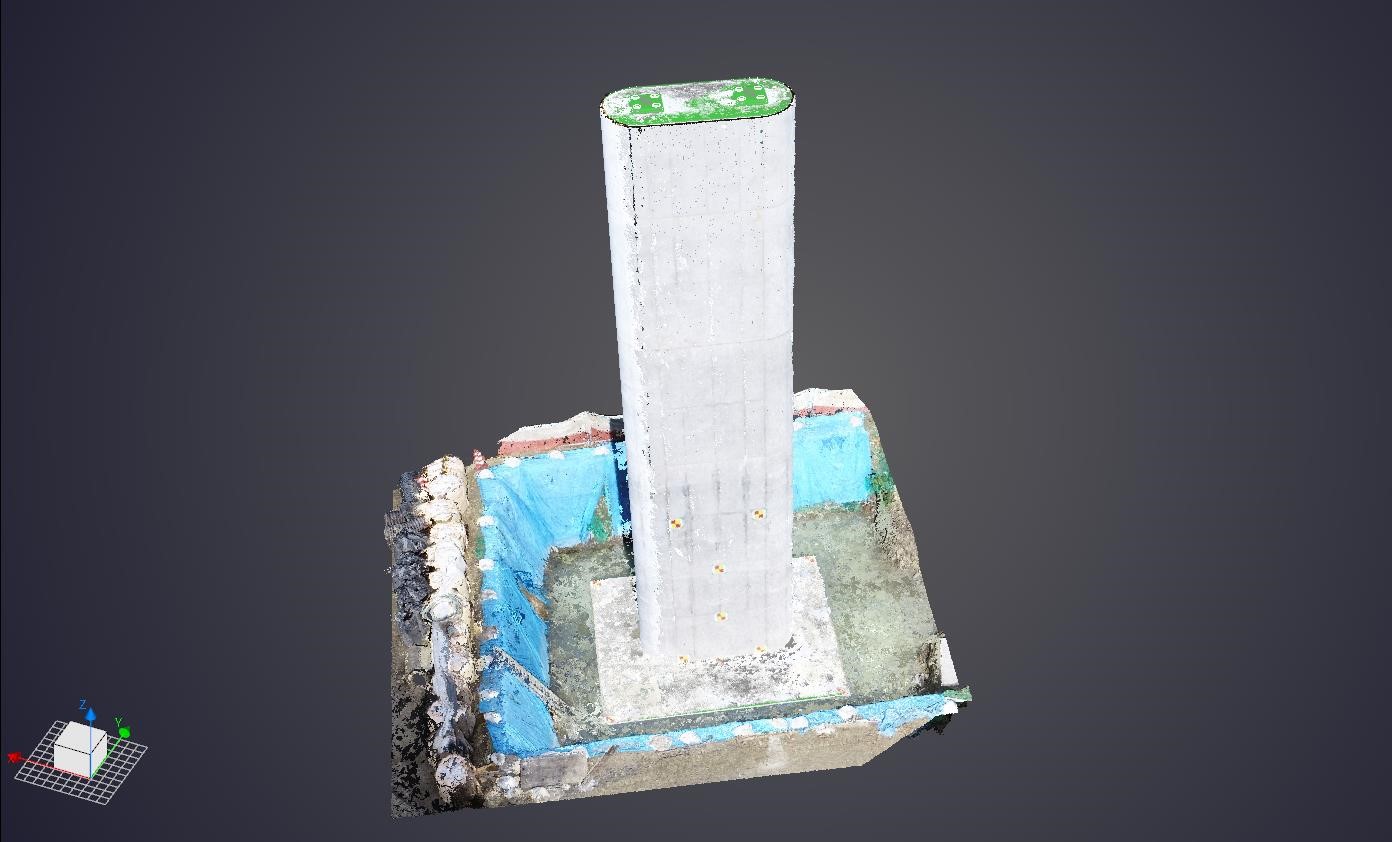

3次元設計データ・3次元出来形測量点群データ【 施工後 】

※サムネイル画像クリックで拡大表示します。


※施工後に撮影したものです。

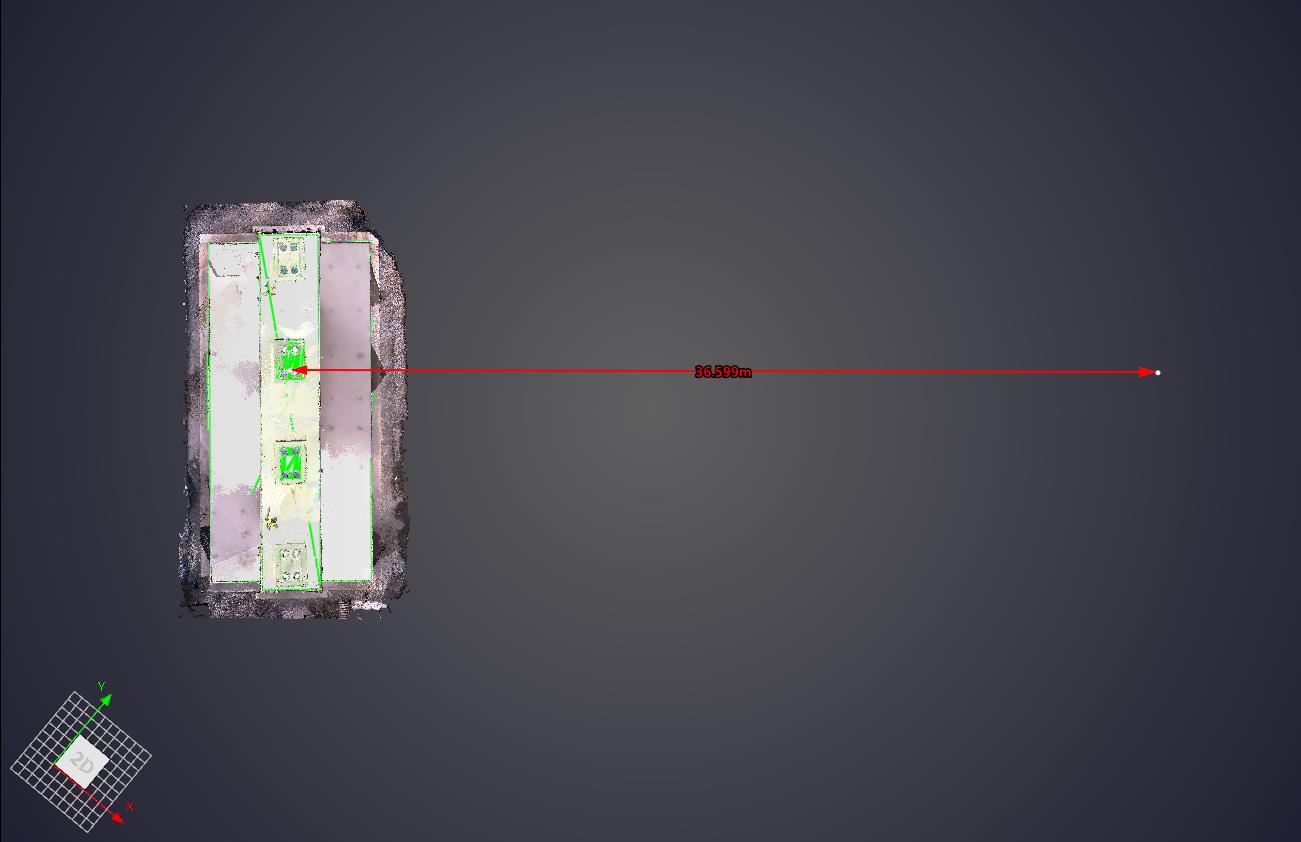

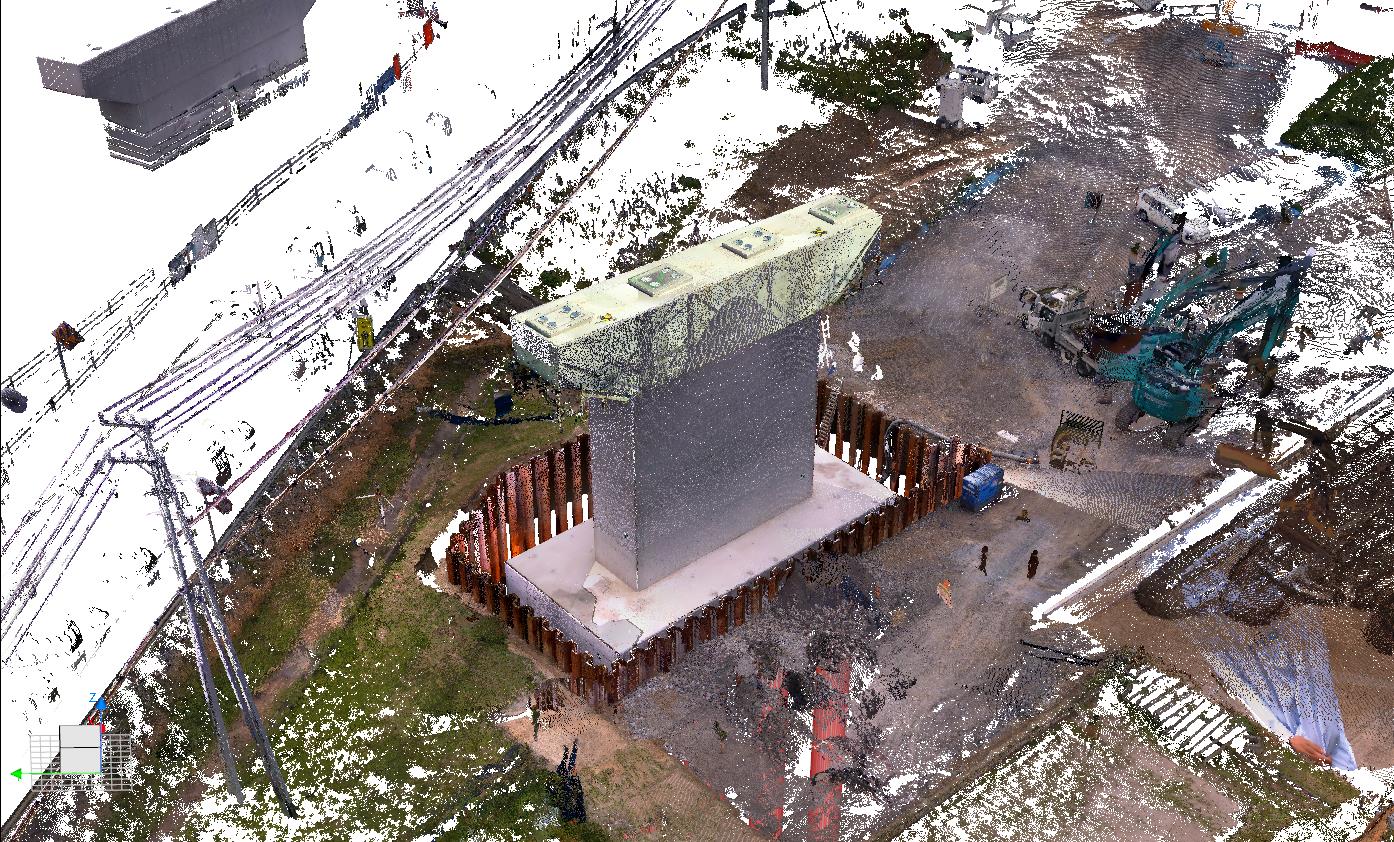

【令和4年度 佐賀大方道路伊与木川大橋下部P2外工事】より


⓵ DJI製 Phantom4 RTKドローンを使用して、上空から施工範囲を撮影。

⓶ 撮影した写真を点群処理ソフトで三次元の点群データにおこす。

⓷ 3D測量にて取得した点群データに、発注図より作成した上部でご紹介したP2橋脚の3D構造物モデルを配置。

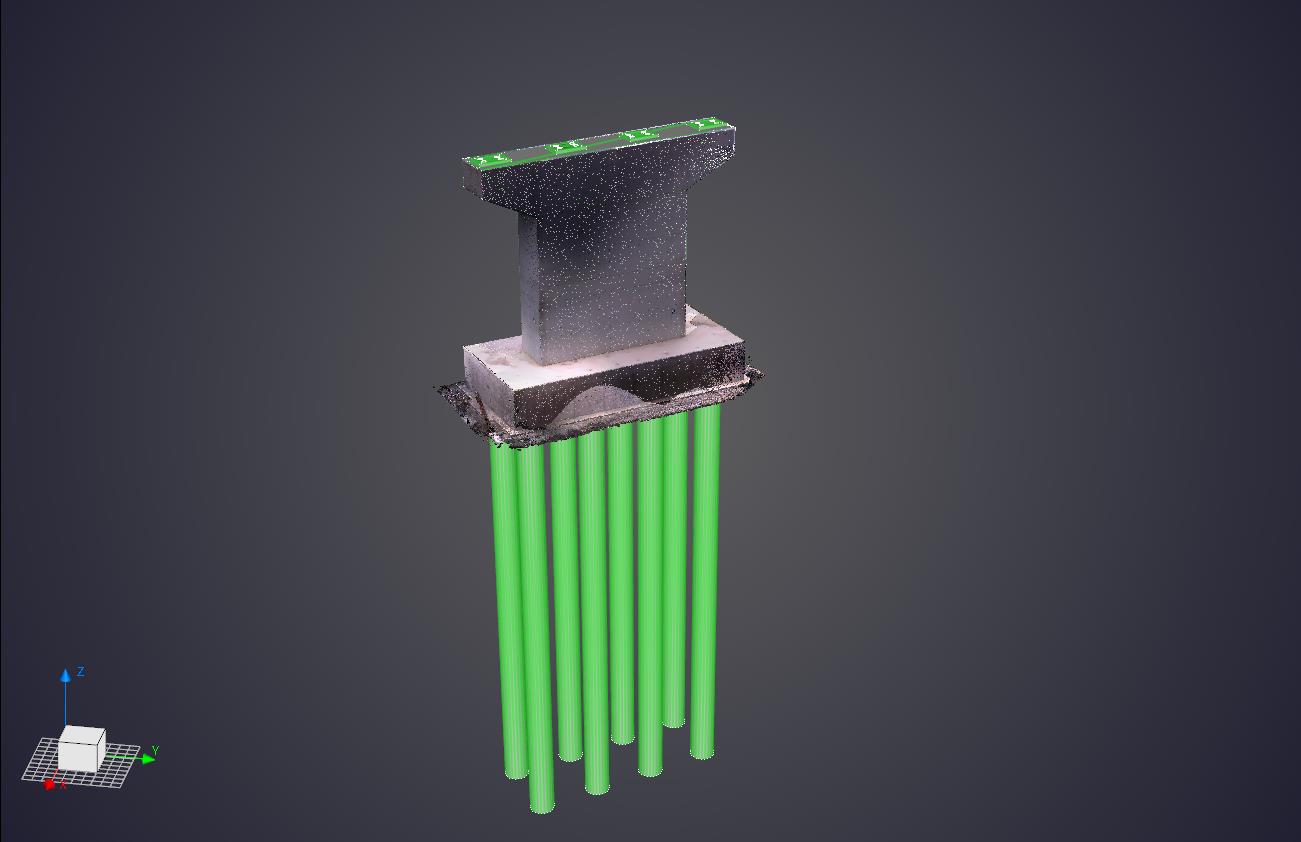

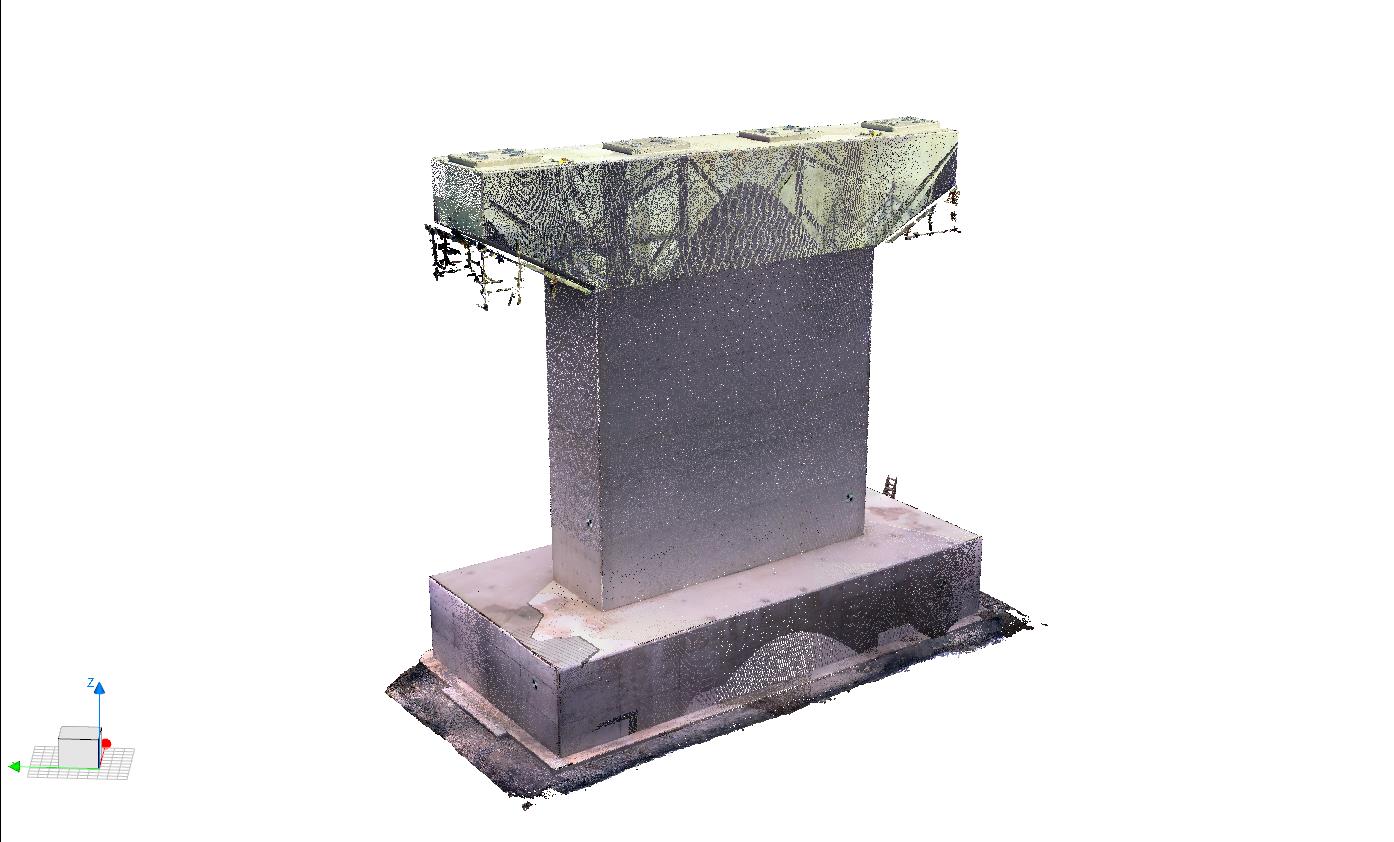

3次元設計データ・3次元出来形測量点群データ【 施工後 】

※サムネイル画像クリックで拡大表示します。
